Fünf Hauptvorteile von Relais in Logik und Steuerung

Im von Halbleitern geprägten digitalen Zeitalter ist das traditionelle elektromechanische Gerät, bekannt als Relais, äußerst langlebig. Es ist eine wichtige Schnittstelle und eine grundlegende Sicherheitskomponente innerhalb des industriellen Automatisierungsökosystems. Es handelt sich nicht um eine veraltete Technologie, die mit integrierten Schaltkreisen konkurriert. Als zuverlässige Brücke zur Energiesteuerung übersetzen Relais die empfindlichen Befehle der Niederspannungs-Mikroelektronikwelt nahtlos und sicher in leistungsstarke Aktionen im physischen Bereich. Im Folgenden werden fünf grundlegende Vorteile aufgeführt, die Relais langlebig und in manchen Bereichen unersetzlich machen:

Hervorragende elektrische Isolierung und robuste Leistungsschaltfähigkeit

Die grundlegende Stärke von Relais liegt in ihrer elektromagnetischen physikalischen Struktur, die eine vollständige physikalische elektrische Isolierung zwischen dem Steuerkreis (Spule) und dem Lastkreis (Kontakte) erreicht. Viele Halbleiterbauelemente sind nicht in der Lage, die durch diese Isolierung geschaffene Eigensicherheitsbarriere zu erreichen.

Hochspannungssicherheit und Geräteschutz: In der industriellen Steuerung muss möglicherweise ein 24-V-SPS-Ausgangspunkt einen 400-V-Dreiphasenmotor steuern. Relais dienen in diesem Szenario als perfekte Vermittler. Um zu verhindern, dass diese Störsignale Schäden in Höhe von Tausenden von Dollar an Kernsteuerungen verursachen, blockieren sie potenzielle Spannungsspitzen, Stoßströme und induzierte elektromotorische Kräfte auf der Lastseite vollständig. Dieser Schutz ist „inhärent“ und erfordert keine zusätzlichen Optokoppler oder Schutzschaltungen.

Flexible Lastanpassung: Relaiskontakte bieten außergewöhnliche Vielseitigkeit. Sie können sich darauf verlassen, dass sie konstant innerhalb der Nennparameter schalten, unabhängig davon, ob sie kapazitive Lasten, induktive Lasten mit starken Einschaltströmen (wie Motoren oder Transformatoren) oder ohmsche Lasten (wie Heizelemente) bewältigen. Industrielle Steuerungsanwendungen können spezielle Leistungsrelais nutzen, um Ströme von mehreren zehn Ampere direkt zu verwalten. Sie haben einen geringen Spannungsabfall im eingeschalteten Zustand, was zu einem relativ geringen Eigenstromverbrauch und einer relativ geringen Wärmeentwicklung führt.

Universelle AC/DC-Lastkompatibilität: Normalerweise unterstützt dasselbe Relaismodell sowohl AC- als auch DC-Lasten (beachten Sie die Notwendigkeit einer DC-Lichtbogenunterdrückung). Diese Flexibilität bietet große Vorteile für das Produktdesign und die Bestandsverwaltung.

Beispiellose Umweltverträglichkeit und Systemrobustheit

In rauen Industrieumgebungen überwiegt die Stabilität bei weitem die Schaltgeschwindigkeiten im Mikrosekundenbereich. Der elektromechanische Aufbau von Relais macht sie robuster als rein elektronische Bauteile.

Inhärente elektromagnetische Immunität: Relaisspulen weisen eine bemerkenswerte Toleranz gegenüber Steuersignalen auf und bleiben von geringfügigen Spannungsschwankungen und Signalrauschen unbeeinflusst. In Umgebungen mit intensiver elektromagnetischer Strahlung (z. B. in der Nähe von Schweißmaschinen oder Hochleistungswechselrichtern) kann es bei Halbleiterschaltgeräten aufgrund von Störungen zu Fehlfunktionen kommen. Relais lösen jedoch nicht fälschlicherweise aus. Dies gilt nur, wenn die Spulenspannung kontinuierlich unter den Betriebsschwellenwert fällt oder diesen übersteigt.

Extrem großer Betriebstemperaturbereich: Relais in Industriequalität arbeiten stabil von -40 °C bis 85 °C, wobei einige Modelle sogar noch höhere Temperaturen tolerieren. Die Leistung von Halbleiterbauelementen kann je nach Temperatur erheblich variieren. Dazu gehören der Einschaltwiderstand und die Schaltgeschwindigkeit. Dies kann möglicherweise zu einer Verschlechterung der Leistung oder einem thermischen Zusammenbruch bei hohen Temperaturen führen. Häufig ist der Einbau von Kühlkörpern oder eine Zwangsluftkühlung erforderlich, was die Komplexität und Kosten des Systems erhöht.

Beständigkeit gegen Stöße, Vibrationen und Staub: Speziell entwickelte stoßfeste Relais mit verstärkten Innenstrukturen und Vergussmassen werden für mobile Anwendungen wie den Schienenverkehr und Baumaschinen verwendet. Diese gewährleisten einen stabilen Kontaktbetrieb bei ständigen Vibrationen und Stößen und verhindern so Fehltrennungen.  Ihre abgedichtete Konstruktion blockiert außerdem wirksam das Eindringen von Staub und Feuchtigkeit, was bei offenen Leiterplatten oft eine Herausforderung darstellt, die nicht zu bewältigen ist.

Minimale Fehlerbehebung und außergewöhnlicher Wartungskomfort

Für Kunden, die minimale Ausfallzeiten und maximale Wartungseffizienz anstreben, stellen die „Wahrnehmbarkeit“ und „Wartungsfreundlichkeit“ eines Relais den Kernwert dar.

Statussichtbarkeit in Echtzeit: Selbst wenn sie nicht unter Spannung stehen, werden die Kontaktpositionen vieler Relais deutlich durch mechanische Anzeigefahnen angezeigt und sind zusätzlich durch die Beobachtungsfenster sichtbar. Das klassische hörbare „Klicken“ beim Einschalten bietet Ingenieuren eine sofortige akustische Rückmeldung Feedback, das eine schnelle vorläufige Fehlerlokalisierung ermöglicht.

Diagnoseprozess ohne Spezialwerkzeuge: Das Wartungspersonal benötigt zur Durchführung der meisten Diagnosen lediglich ein Multimeter: Messung des Spulenwiderstands zur Bestimmung offener Schaltkreise und Messung des Kontaktwiderstands zur Erkennung von Lichtbögen oder Klebestellen. Dadurch entfällt der Bedarf an teuren Logikanalysatoren oder Software-Debugging-Tools, wodurch Wartungsbarrieren und Werkzeugkosten gesenkt werden.

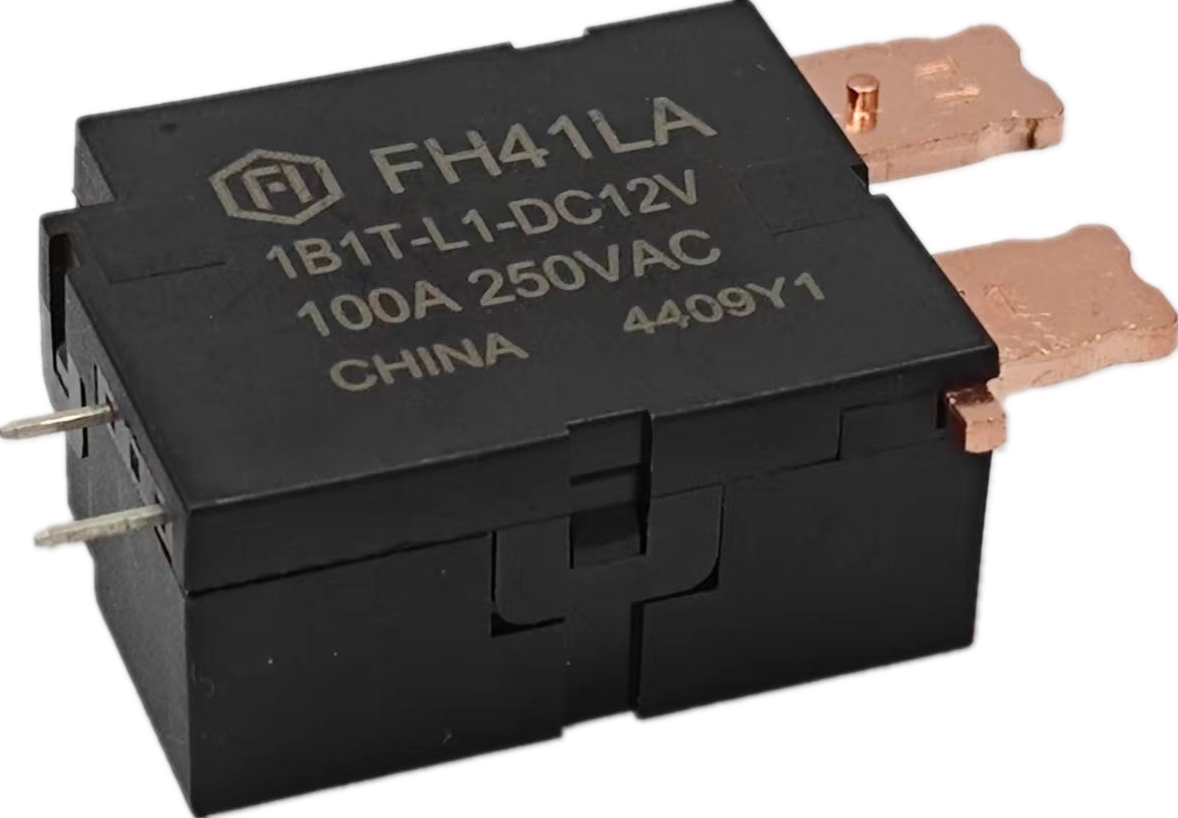

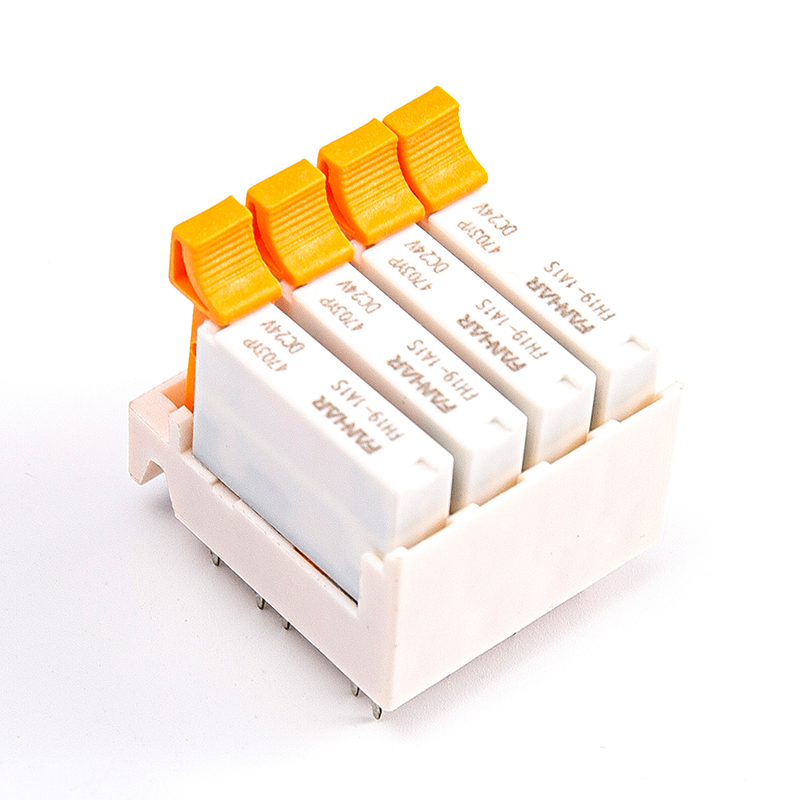

Modularer Austausch und vorhersehbare Lebensdauer: Relais werden üblicherweise auf einer Standardschiene oder im Sockelstil montiert. In Produktionslinien oder großen Anlagen minimiert der Austausch eines einzelnen Relais innerhalb von Minuten nach einem Stromkreisausfall die Ausfallzeit des Systems erheblich. Darüber hinaus ist ihre Lebensdauer klar durch „mechanische Lebensdauer“ und „elektrische Lebensdauer“ definiert. Benutzer können eine vorbeugende Wartung auf wissenschaftliche Weise basierend auf der Betriebsfrequenz und der Lastart durchführen. Dadurch ist es ihnen möglich, Teile in Chargen auszutauschen. Sie können dies vor dem Ende ihrer erwarteten Lebensdauer tun. Dadurch werden Produktionsunterbrechungen vermieden.

Unübertroffene Kosteneffizienz in kleinen bis mittleren Systemen

In kostensensiblen und funktionsspezifischen Anwendungen bieten Relaislösungen einen außergewöhnlichen wirtschaftlichen Gesamtwert.

Geringe Anfangsinvestition und keine Entwicklungskosten: Bei einer speziellen Automatisierungsmaschine oder einer kleinen Produktionslinie kann die Steuerlogik aus nur Dutzenden von Relais und Timern bestehen. Mit Relaislösungen entfallen die Kosten für SPS-Hardware, Softwarelizenzgebühren und teure Programmierzeit für Ingenieure. Sobald die Verkabelung abgeschlossen ist, ist die Logik dauerhaft fixiert und validiert.

Vorteil der Gesamtbetriebskosten: Bei Logiksteuerungen mit fester Funktion, die nur minimale Änderungen erfordern, führen die Stabilität und Wartbarkeit von Relaislösungen zu außergewöhnlich niedrigen Gesamtbetriebskosten. Sie beseitigen Bedenken hinsichtlich Softwareabstürzen, Virenbeeinträchtigungen oder Firmware-Upgrades.

Nahtloser Technologie- und Talentübergang: Kontaktplan – die weltweit standardisierte SPS-Programmiersprache – bezieht seine grafischen Symbole und logischen Konzepte direkt aus Relaissteuerkreisen. Dies ermöglicht erfahrenen Elektrikern und erfahrenen Technikern, moderne SPS-basierte Systeme nahtlos zu verstehen, zu entwerfen und zu warten, wodurch sich die Schwierigkeiten und Kosten von Technologie-Upgrades und Personalschulungen im Unternehmen erheblich reduzieren.

Der ultimative Schutz in sicherheitskritischen Systemen

In Bereichen, in denen es um die Sicherheit von Menschen und Geräten geht, lautet das zentrale Konstruktionsprinzip „Ausfallsicherheit“. Die physikalischen Eigenschaften von Relais machen sie zu dem

ultimativ Schutzvorrichtung zum Aufbau von Sicherheitsstromkreisen.

Festgestellte Fehlermodi und erzwungene Trennung: Dies ist der Hauptgrund dafür, dass Relais in Sicherheitsschaltkreisen unersetzlich sind. Bei einem Stromausfall kehren die normalerweise geschlossenen Kontakte eines Relais physisch und zwangsweise in den geschlossenen Zustand zurück, während normalerweise offene Kontakte zwangsweise getrennt werden. Diese Eigenschaft wird häufig in Not-Aus-Schaltkreisen, Sicherheitstürverriegelungen und Überlastschutzschleifen eingesetzt. Ein Stromausfall des Systems löst sofort einen sicheren Zustand aus – einen einfachen, direkten und absolut zuverlässigen Schutzmechanismus, dessen Sicherheit die von Softwarelösungen, die aufgrund außer Kontrolle geratener Programme oder Chipblockaden fehleranfällig sind, bei weitem übertrifft.

Einhaltung der Sicherheitsstandards: Viele relaisbasierte Sicherheitsrelaismodule auf der ganzen Welt haben die strenge Zertifizierung der funktionalen Sicherheit bestanden. (z. B. IEC 61508, ISO 13849). Diese Module erreichen durch Hardwarelogik wie Redundanz, Selbstüberwachung und Gegenüberwachung ein hohes Sicherheitsintegritätsniveau und finden weit verbreiteten Einsatz in Hochrisikosektoren wie der Automobilherstellung und der Aufzugssteuerung.

Vereinfachte Hardware-Redundanz: Die Redundanzsteuerung auf Hardware-Ebene kann einfach durch einfache Reihenschaltung (UND-Logik) oder Parallelschaltung (ODER-Logik) mehrerer Relaiskontakte erreicht werden. Dadurch ist es möglich, Systeme zu bauen, die auch beim Ausfall einzelner Komponenten sicher bleiben. Die Intuitivität und Zuverlässigkeit dieses redundanten Designs sind für Software-Redundanz schwer zu erreichen.

Aufbau industrieller Fundamente mit Halbleitertechnologie

Relais und Halbleitertechnik sind keine Substitute, sondern symbiotische Partner. Während wir integrierte Schaltkreise und SPS für Signalverarbeitung, Hochgeschwindigkeitsberechnungen und komplexe Logik bevorzugen, bleiben Relais die zuverlässigen Verbündeten der Ingenieure in Szenarien, die eine hohe Isolation, leistungsstarke Antriebsfähigkeit, extreme Umgebungsbeständigkeit, höchste Zuverlässigkeit und Sicherheit sowie optimierte Gesamtlebenszykluskosten erfordern.

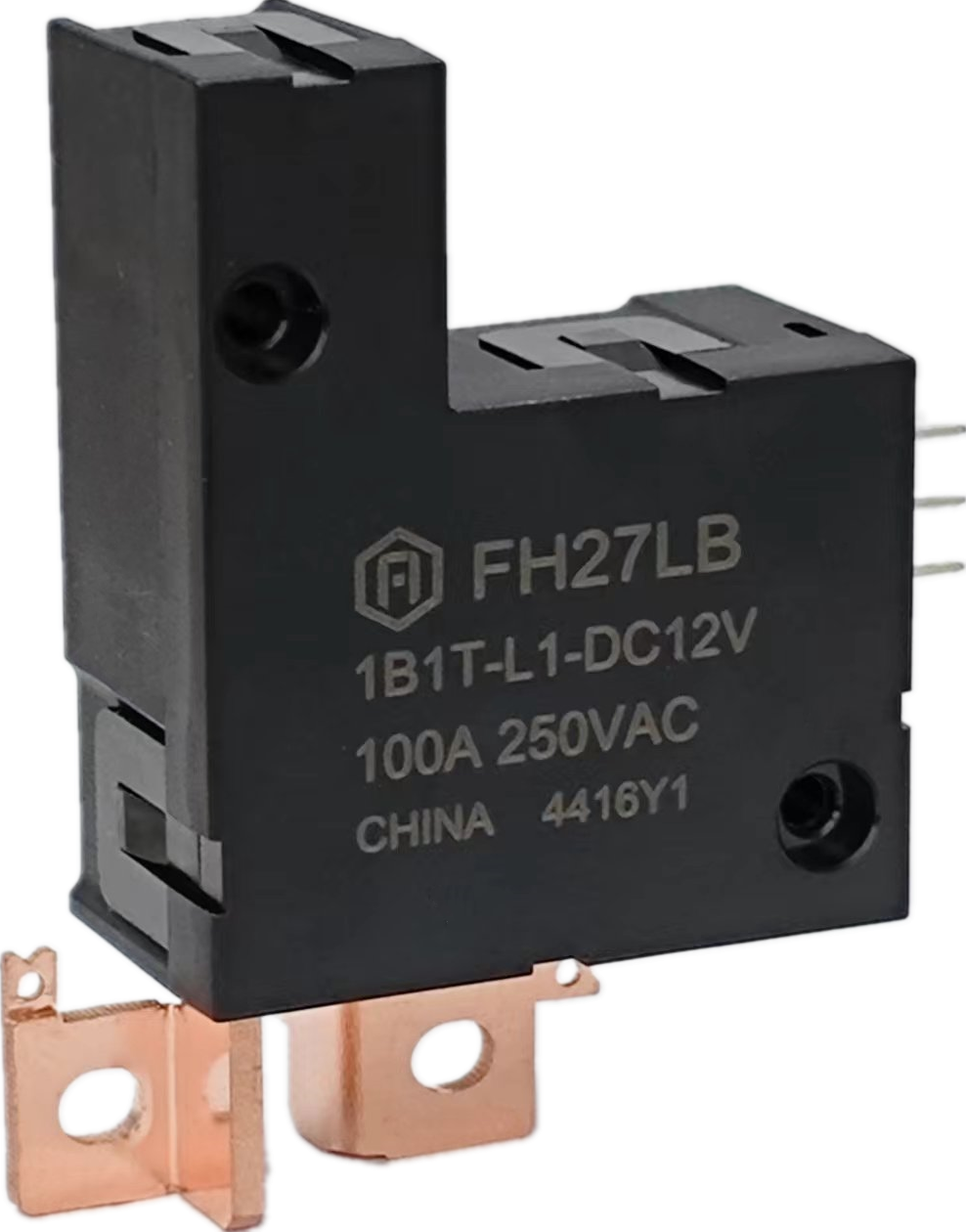

Fanhar ist bestrebt, Innovationen in die klassische Relaisarchitektur zu bringen. Durch die Entwicklung neuartiger Kontaktmaterialien aus Silberlegierungen zur Reduzierung des Kontaktwiderstands und zur Unterdrückung von Lichtbögen, durch die Optimierung von Magnetkreissystemen zur Senkung des Stromverbrauchs und zur Erhöhung der Empfindlichkeit sowie durch die Stärkung von Dichtungstechnologien zur Verbesserung der Umweltanpassungsfähigkeit bieten wir unseren Kunden kontinuierlich Mehrwert.
