FH20T 43A Neues Energierelais: Hochlastschaltung und Sicherheitstrennung für Photovoltaik- und Ladesäulenanwendungen

In einer Zeit, in der sich neue Energieerzeugungssysteme, Energiespeichersysteme und Ladesäulen für Elektrofahrzeuge schnell verbreiten, wirken sich neue Energierelais als wichtige Schaltkomponenten in Stromkreisen durch ihre Stromführungsfähigkeit, Sicherheitsisolationsstufe und langfristige Zuverlässigkeit direkt auf den stabilen Betrieb der gesamten Ausrüstung aus. FH20T ist ein Hochleistungs-Leiterplatte-Relais, das für diese Anforderungen entwickelt wurde. Es bietet eine Schaltleistung von 43 A, 1 Form-A-Kontakt, eine Kontaktlücke von 2,0 mm und eine energiesparende Spulenhaltefunktion, was es zur idealen Wahl für Photovoltaik-Wechselrichter, Ladesäulen und andere Anwendungen macht.

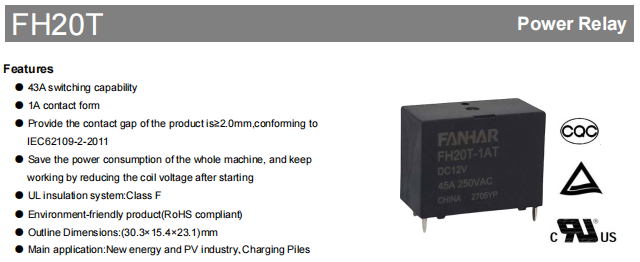

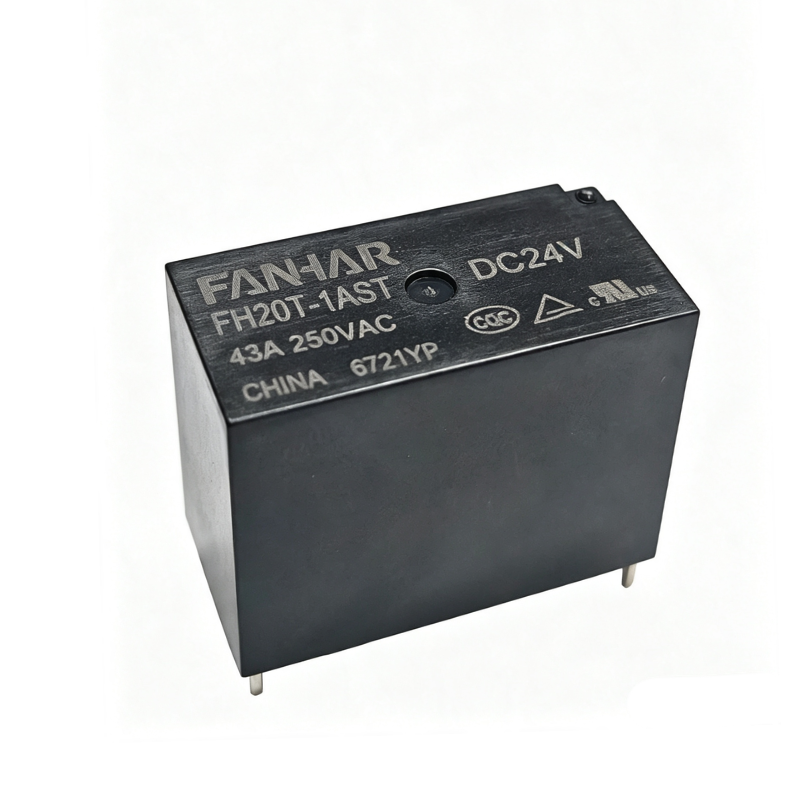

FH20T 43A Neues Energierelais FANHAR FH20T ist ein Leiterplattenrelais mit einer Schaltleistung von 43 A, 1 Form-A-Kontakt und einem optionalen Kontaktabstand von 2,0 mm. Es entspricht IEC62109-2:2011 und eignet sich für neue Energie, Photovoltaik, Ladesäulen und andere Anwendungen. Es unterstützt die Reduzierung der Spulenspannung nach dem Start, um den Betrieb aufrechtzuerhalten und so den Gesamtstromverbrauch zu senken. Es verfügt über ein Isolationssystem der UL-Klasse F und ist RoHS-konform. Produkt anzeigen →

Kernvorteile: Sicher, effizient, hochtemperaturbeständig

Ausreichender Kontaktabstand, Einhaltung der Sicherheitsstandards für Photovoltaik

Die Lücke nach dem Öffnen der internen Kontakte eines Relais wirkt sich direkt auf die Isolationssicherheit aus. FH20T bietet zwei Kontaktabstandsoptionen: Der Standard-Nil-Typ beträgt 1,8 mm und der BG-Typ beträgt 2,0 mm. Wenn der Produktkontaktabstand ≥2,0 mm beträgt, entspricht es IEC62109-2:2011, „Sicherheitsanforderungen für Stromrichter für Photovoltaik-Stromversorgungssysteme“. Bei Hochspannungsanwendungen wie Photovoltaik-Wechselrichtern und Ladesäulen kann die Wahl der BG-Version die Sicherheitsisolationsanforderungen besser erfüllen.

Reduzierung der Spannung nach dem Start zum Halten, wodurch der Gesamtstromverbrauch deutlich gesenkt wird

FH20T unterstützt eine Arbeitsstrategie zur Reduzierung der Spulenspannung nach dem Start, um den Betrieb aufrechtzuerhalten. Nachdem das Relais angezogen ist, muss nur noch eine niedrigere Spulenspannung aufrechterhalten werden, um die Kontakte geschlossen zu halten. Im Vergleich zum kontinuierlichen Vollspannungsbetrieb kann dadurch der Spulenstromverbrauch effektiv gesenkt werden. Die im Datenblatt angegebenen Haltespannungsempfehlungen lauten:

• Umgebungstemperatur 23 °C: Haltespannung 40 %–70 % Un
• Umgebungstemperatur 85 °C: Haltespannung 40 %–55 % Un

Diese Funktion trägt dazu bei, den Temperaturanstieg und den Leistungsverlust des Systems zu reduzieren, wodurch sie sich für Ladesäulen, Wechselrichter und andere Geräte eignet, die einen langfristigen Standby- oder Dauerbetrieb benötigen.

Isoliersystem der UL-Klasse F, geeignet für Umgebungen mit hohen Temperaturen

FH20T verwendet ein Isolationssystem der UL-Klasse F, das dazu beiträgt, die Isolationszuverlässigkeit in Umgebungen mit hohen Temperaturen aufrechtzuerhalten. Der Betriebsumgebungstemperaturbereich liegt zwischen -40 °C und 85 °C und passt sich den breiten Temperaturanforderungen neuer Energie- und Industriesteuerungsszenarien an.

Umweltfreundliche Materialien, RoHS-konform

Das Produkt entspricht den RoHS-Umweltanforderungen und enthält keine schädlichen Substanzen wie Blei, Quecksilber und sechswertiges Chrom. Es kann die Anforderungen von Regionen mit strengen Umweltvorschriften wie der Europäischen Union für den Export erfüllen.

Belastbarkeit und elektrische Parameter

Das Kontaktsystem von FH20T besteht aus AgSnO₂-Material und kombiniert Beständigkeit gegen Schweißen und Lichtbogenerosion. Der anfängliche Kontaktwiderstand wird auf ≤100 mΩ (unter Testbedingungen von 6 V Gleichstrom und 1 A) gesteuert, um einen geringen Leitungsverlust sicherzustellen. In Bezug auf die Isolationsleistung erreicht der anfängliche Isolationswiderstand 1000 MΩ (500 VDC), die Spannungsfestigkeit zwischen offenen Kontakten beträgt 2500 VAC/1 Minute und die Spannungsfestigkeit zwischen Spule und Kontakten beträgt 4500 VAC/1 Minute, was einen ausreichenden Sicherheitsspielraum für die Hoch-Niederspannungs-Isolation bietet. Die Auslösezeit beträgt ≤20 ms und die Freigabezeit ≤10 ms und erfüllt damit die Anforderungen an die Reaktionsgeschwindigkeit der meisten industriellen Steuerungs- und Leistungselektronikanwendungen.

Hauptlast und elektrische Parameter

Spulenspezifikationen und energiesparendes Halten

FH20T bietet drei Standardspulenspannungen: DC5V, DC12V und DC24V, alle mit einer Nennleistung von 3800 mW. Unterschiedliche Spulenspannungen entsprechen unterschiedlichen Betriebsspannungen, Auslösespannungen, Nennströmen und Spulenwiderständen, sodass Benutzer schnell eine Anpassung an die Systemsteuerspannung vornehmen können. Die Betriebsspannung ist die Mindestspannung, die für ein zuverlässiges Anziehen des Relais erforderlich ist, und die Konstruktion sollte sicherstellen, dass die Antriebsspannung nicht unter diesem Wert liegt; Die Auslösespannung bestimmt die Empfindlichkeit des Macht-Off-Resets.

Spulenspezifikationen

Mechanische Festigkeit und Umweltanpassungsfähigkeit

Neue Energieanlagen sind häufig Vibrationen, Stößen und großen Temperaturschwankungen ausgesetzt. FH20T weist eine gute mechanische Leistung auf: Die funktionelle Schockfestigkeit kann 196 m/s² (20 g) erreichen, und die zerstörerische Schockfestigkeit erreicht 980 m/s² (100 g), ausreichend, um unbeabsichtigte Kollisionen während des Transports und der Installation zu bewältigen. Die Vibrationsfestigkeit beträgt 10 Hz–55 Hz mit einer Amplitude von 1,5 mm und gewährleistet einen stabilen Betrieb in der Nähe von Vibrationsquellen wie Lüftern und Kompressoren. Der Betriebstemperaturbereich beträgt -40 °C bis 85 °C und die Luftfeuchtigkeitstoleranz beträgt 5 % bis 85 % und passt sich somit an feuchte Umgebungen an.

In Bezug auf die Lebensdauer beträgt die mechanische Lebensdauer 2×10⁵ Schaltspiele und die elektrische Lebensdauer 2×10⁴ Schaltspiele bei 43 A 250 VAC, einem EIN/AUS-Verhältnis von 1 s/9 s und Raumtemperaturbedingungen. Bei den oben genannten Lebensdauerdaten handelt es sich um Richtwerte unter den im Datenblatt angegebenen Testbedingungen. Die tatsächliche Lebensdauer wird durch die Art der Last, die Schalthäufigkeit, die Umgebungstemperatur und andere Faktoren beeinflusst. Bei Geräten wie Ladesäulen und Wechselrichtern kann diese Lebensdauer mehrere Jahre normaler Nutzungszyklen erreichen.

Konstruktion und Auswahl basierend auf der Betriebsumgebung

FH20T bietet zwei interne Strukturschutzmethoden, die entsprechend der Sauberkeit der tatsächlichen Arbeitsumgebung ausgewählt werden können:

• Flussmittelbeständig: Geeignet für saubere Umgebungen, frei von korrosiven Gasen wie H₂S, SO₂, NO₂ und leitfähigem Staub. Dieser Typ kann das Eindringen von Flussmittel beim Löten verhindern und hat einen Kostenvorteil.
• Kunststoffversiegelt: Empfohlen für nicht saubere Umgebungen wie Industriestandorte und Außenschränke, die korrosive Gase oder Staub enthalten können. Durch die kunststoffversiegelte Struktur können äußere Schadstoffe besser isoliert werden und ein dauerhaft geringer Kontaktwiderstand gewährleistet werden.

Die beiden Strukturen haben die gleichen Außenmaße: 30,3 mm (L) × 15,4 mm (B) × 23,1 mm (H). Sie verwenden eine Standard-PCB-Stiftmontage. Es wird empfohlen, die PCB-Layouttoleranz innerhalb von ±0,1 mm zu halten. Die Toleranzen der Umrissmaße entnehmen Sie bitte den detaillierten Anmerkungen im Datenblatt.

Typische Anwendungen

FH20T ist hauptsächlich für neue Energien, die PV-Industrie und Ladesäulen konzipiert. In diesen Anwendungen wird es als leiterplattenmontiertes Leistungsrelais zum Schalten von Lasten und zur Leistungssteuerung verwendet, wo eine Schaltleistung von 43 A, eine hohe Isolationsleistung und eine kompakte Stellfläche erforderlich sind.

Photovoltaik-Wechselrichter und PV-Systeme

FH20T kann in Photovoltaik-Wechselrichtern und PV-Systemen zur Lastschaltung, Hilfsstromsteuerung und Leistungssteuerung eingesetzt werden. Wenn das Design IEC62109-2:2011 entsprechen muss, kann die BG-Version mit einem Kontaktabstand von 2,0 mm ausgewählt werden.

Ladesäulen

In Ladesäulen kann FH20T zur internen Leistungsschaltung, Leistungssteuerung und Hilfslaststeuerung verwendet werden. Durch seine Schaltleistung von 43 A und die Leiterplattenmontage eignet es sich für kompakte Ladegerätedesigns.

Neue Energieausrüstung

Für andere neue Energiegeräte bietet FH20T eine Schaltlösung zur Leistungssteuerung und Lastschaltung. Wenn das Relais für die kontinuierliche Stromführung verwendet wird, sollte die Leistungsreduzierung auf der Grundlage der Umgebungstemperatur, der Kupferfolie der Leiterplatte und des Temperaturanstiegs an den Anschlüssen beurteilt werden.

Häufig gestellte Fragen

Fazit

Das neue Energierelais FH20T zeichnet sich durch eine Schaltleistung von 43 A, einen Sicherheitsabstand der BG-Version von ≥ 2,0 mm, Konformität mit IEC62109-2:2011, ein UL-Klasse-F-Isoliersystem und eine Haltefunktion zur Reduzierung der Spulenspannung als wesentliche Wettbewerbsvorteile aus. Es erfüllt nicht nur die strengen Sicherheitsisolationsanforderungen von Photovoltaik-Wechselrichtern, sondern passt sich auch dem Streben nach hohem Strom und langer Lebensdauer in Ladesäulen für Elektrofahrzeuge an. Sein kompaktes PCB-Design und seine flexible Anpassungsfähigkeit an die Umgebung machen es zu einer zuverlässigen Schaltkomponente in neuen Energieprodukten.

Für weitere Spulenspannungsmodelle oder Anpassungsdienste wenden Sie sich bitte an unser technisches Support-Team. Die Spezifikationen können ohne vorherige Ankündigung geändert werden. Bitte beachten Sie das neueste offizielle Datenblatt.
