Beherrschung der Strommessung und des Stromschutzes: Ein tiefer Einblick in Stromwandler und Stromsensortransformatoren

In modernen elektrischen Systemen – von Smart Homes über Industrieautomation bis hin zu erneuerbaren Energien – sind genaue Strommessung und zuverlässiger Schutz nicht verhandelbar. Die heimlichen Helden hinter diesen Funktionen sind Präzisionsgeräte wie das Stromwandler and its specialized variants. Das Verständnis ihrer unterschiedlichen Rollen hilft Ingenieuren und Beschaffungsspezialisten, fundierte Entscheidungen zu treffen, die die Sicherheit, Effizienz und Systemlebensdauer verbessern.

1. Grundlegende Konzepte: Definition der Kernkomponenten

Obwohl oft synonym verwendet, Stromwandler (CT), Stromsensortransformator , Strommesswandler , und Schutzrelais CT dienen einzigartigen Zwecken. Ein Standard Stromwandler Reduziert hohe Primärströme auf sichere, messbare Werte. Die Stromsensortransformator integriert Signalaufbereitung für eine direkte Mikrocontroller-Schnittstelle. Die Strommesswandler legt bei der Abrechnung und Überwachung großen Wert auf hohe Genauigkeit über einen weiten Bereich. Schließlich ist die Schutzrelais CT ist so konzipiert, dass es bei Fehlerbedingungen linear bleibt und so den ordnungsgemäßen Betrieb der Schutzrelais gewährleistet.

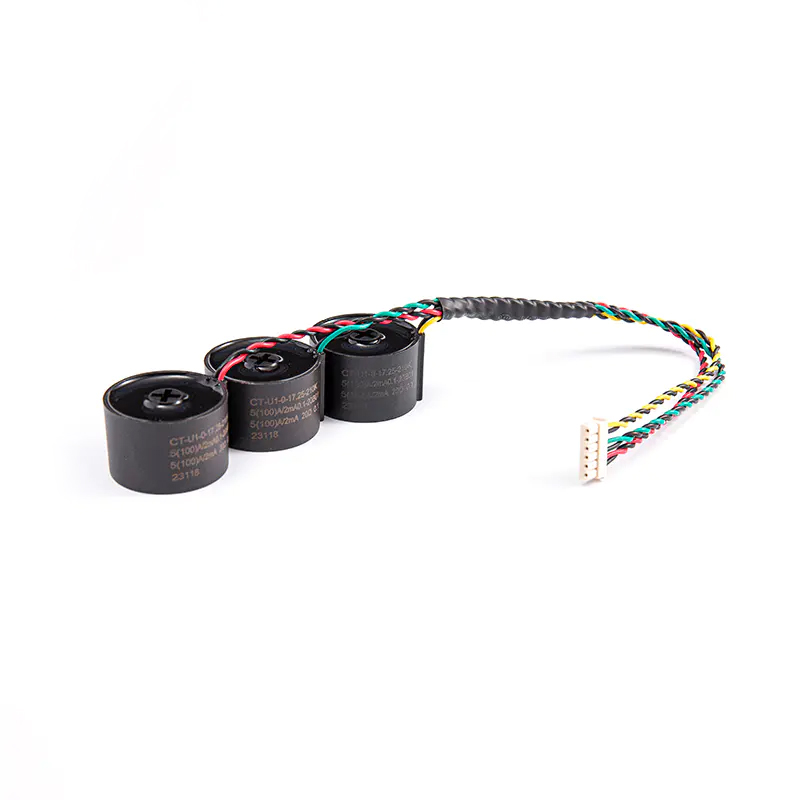

• Stromwandler (CT): Universelle, galvanisch isolierte Erfassung.
• Stromsensortransformator: Eingebettete Elektronik für verstärkte/Ausgangssignale.

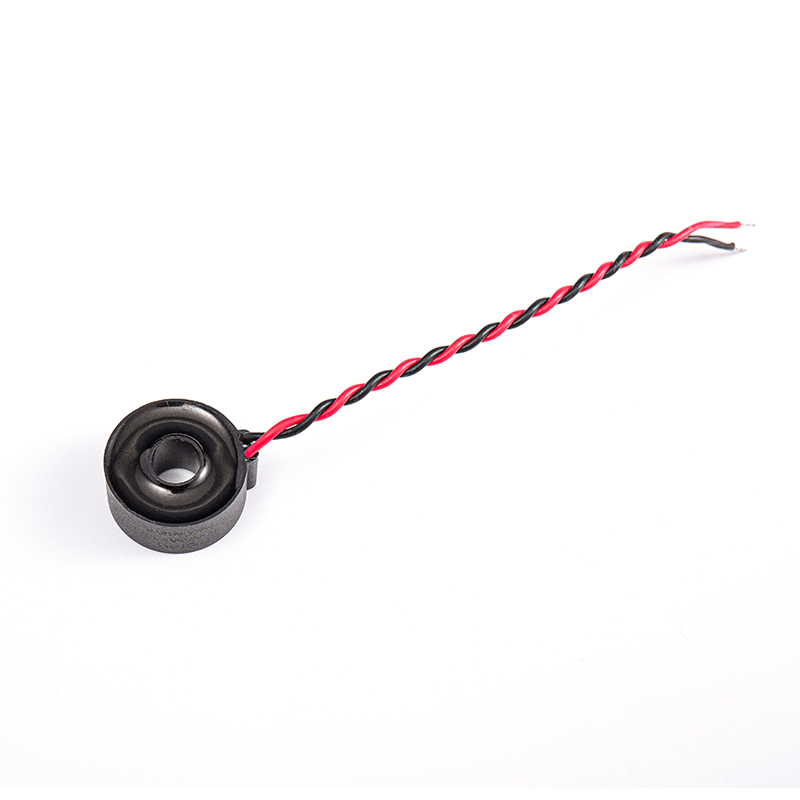

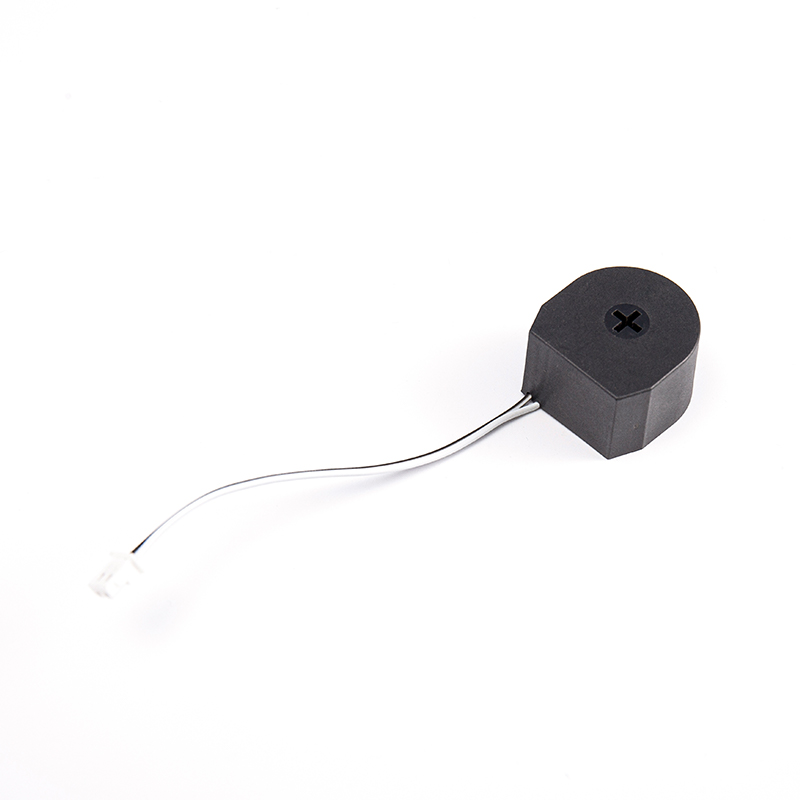

• Strommesswandler: Hohe Genauigkeit (Klasse 0,5, 0,2) für umsatzstarke Messungen.
• Schutzrelais CT: Kniepunkt mit hoher Sättigung zur Kurzschlusserkennung.

2. Auswahlkriterien: Passend zum passenden CT für Ihre Anwendung

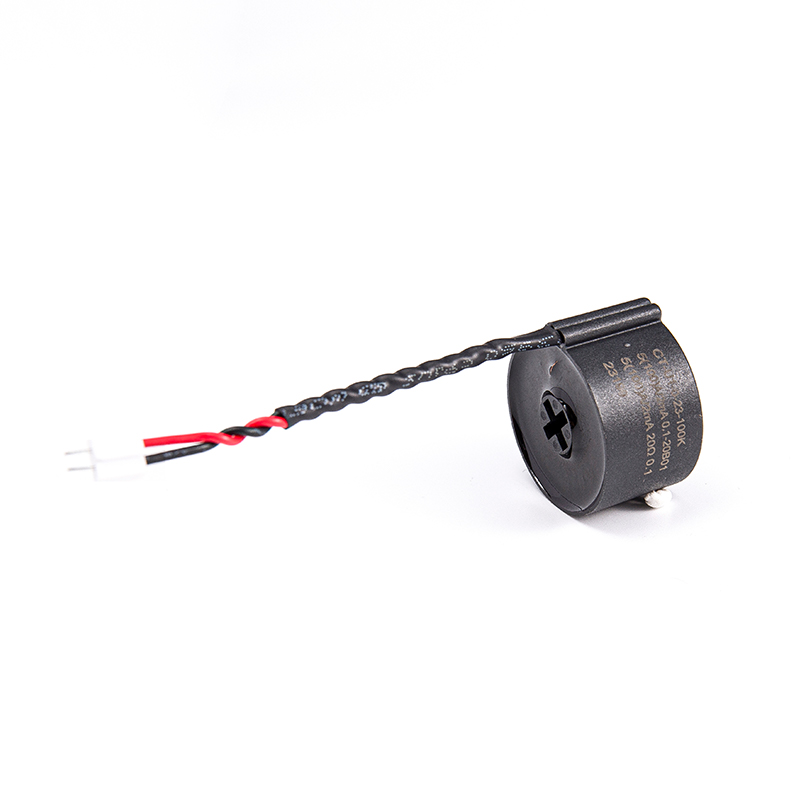

Die Wahl zwischen a Stromwandler und a Schutzrelais CT hängt von der Priorität Ihres Systems ab: Messgenauigkeit oder Fehlerresistenz. Für Energiemanagementsysteme a Strommesswandler with 0.5% accuracy is ideal. Umgekehrt gilt für Motorschutzrelais oder Netzschutzfelder a Schutzrelais CT mit der Genauigkeitsklasse 5P10 oder 5P20 ist zwingend erforderlich, um eine Kernsättigung bei Überspannungen zu vermeiden.

2.1 Vergleichende Übersicht: Mess- und Schutzstromwandler

Die folgende Tabelle zeigt wichtige Unterschiede bei der Auswahl zwischen einem Standard Strommesswandler und a Schutzrelais CT für Ihr nächstes Projekt.

3. Technischer Deep Dive: Stromsensortransformator für moderne Elektronik

Mit der Verbreitung von IoT und intelligenten Geräten wird die Stromsensortransformator hat sich über eine einfache Spule hinaus entwickelt. Moderne Varianten integrieren Bürdenwiderstände, Verstärker und sogar Analog-Digital-Schnittstellen. Dieses „sensorfähige“ Design reduziert die Stücklistenkomplexität für intelligente Messgeräte, Ladegeräte für Elektrofahrzeuge und Industriesteuerungen.

• Ausgangstypen: Spannungsausgang (0–3,3 V, 0–5 V) oder 4–20 mA schleifengespeist.
• Frequenzgang: Optimiert für 50/60 Hz, aber Breitbandtypen bis 1 kHz verfügbar.
• Wichtige zu überprüfende Spezifikationen: Phasenwinkelfehler (kritisch für die Leistungsfaktorkorrektur) und Isolationsspannung (typischerweise 3–5 kV).
• Integrationstipp: Wählen Sie a Stromsensortransformator mit integrierter Abschirmung, um externe Magnetfelder in Umgebungen mit hoher Wechselrichterdichte abzuwehren.

4. Anwendungsfokus: Schutzrelais CT in New Energy & Industrial Control

In Photovoltaikanlagen und Ladesäulen erfordern Lichtbogenfehler und Erdüberströme eine robuste Lösung Schutzrelais CT . Im Gegensatz zu Standard-Stromwandlern behalten diese Geräte die Linearität bis zum 30-fachen des Nennstroms bei und stellen so sicher, dass Schutzrelais bei Kurzschlüssen genaue Signale empfangen. Bei Motor Control Centern (MCCs) erfolgt die Kopplung a Schutzrelais CT mit thermischen Überlastrelais verhindert Fehlauslösungen und gewährleistet gleichzeitig einen ausfallsicheren Betrieb.

• PV-Sammelboxen: Verwenden Sie Stromwandler der Klasse 5P10 zur Strangstromüberwachung und zur gleichstromempfindlichen Fehlerstromerkennung.
• Ladestapel: Dual-Core-Stromwandler (Messung von Schutzwicklungen in einem Kern) sparen Platz und senken die Kosten.

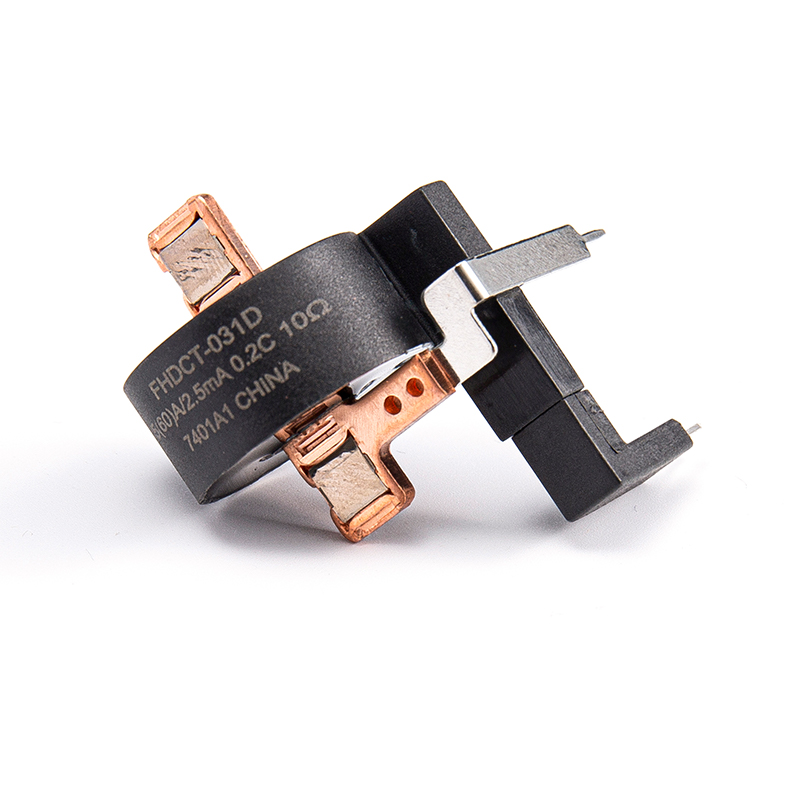

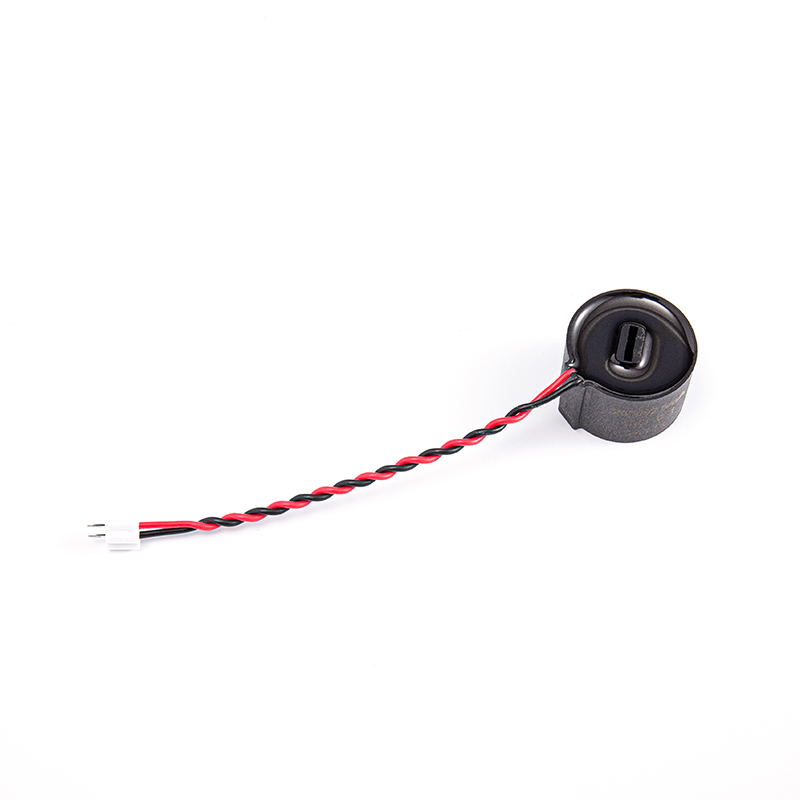

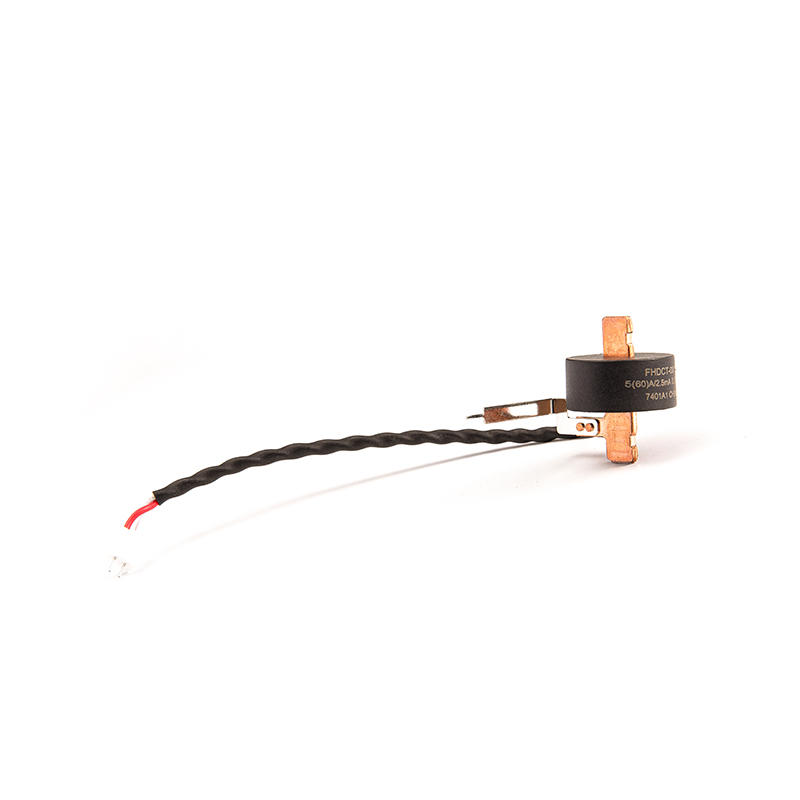

• Intelligente Zähler: Erfordern a current measuring transformer mit 0,2S-Klasse für bidirektionale Messung (Solarexport/-import).

5. Installation und Best Practices: Häufige CT-Fallstricke vermeiden

Sogar eine hochwertige Stromwandler wird bei unsachgemäßer Installation scheitern. Beachten Sie stets die Regeln für offene Sekundärkreise: Lassen Sie einen CT-Sekundärstromwandler niemals offen, während Primärstrom fließt – es können gefährliche Hochspannungen auftreten. Für Schutzrelais CT Stellen Sie bei Installationen sicher, dass die Kniepunktspannung (Vk) mindestens das Zweifache der maximalen Relaisspannung unter Fehlerbedingungen beträgt. Verwenden Sie zur sicheren Trennung Kurzschlussblöcke.

• Polarität: Mark P1/P2 (primary) and S1/S2 (secondary). Eine umgekehrte Polarität führt zu falschen Leistungsmesswerten.
• Belastungsanpassung: Überschreiten der VA-Bewertung von a Strommesswandler erhöht den Verhältnisfehler um 0,5 % bis 2 %.
• Kabellänge: Erhöhen Sie bei Sekundärleitungen über 10 Meter den Drahtquerschnitt, um den Schleifenwiderstand unter 25 % der Nennlast zu halten.

FAQ: Ihre häufigsten Fragen zu Stromwandlern, Schutzstromwandlern und Messsensoren

1. Was ist der Unterschied zwischen a Strommesswandler und a Schutzrelais CT ?

A Strommesswandler ist für eine hohe Genauigkeit (0,2–1,0 %) bei normalen Betriebsströmen optimiert, typischerweise bis zu 120 % des primären Nennstroms. Es verwendet Kerne mit geringerer Sättigung und eignet sich für die Energiemessung und Leistungsüberwachung. Im Gegensatz dazu a Schutzrelais CT ist darauf ausgelegt, die Linearität unter Fehlerbedingungen (bis zum 20- bis 30-fachen Nennstrom) mit Genauigkeitsklassen wie 5P10 oder 10P20 aufrechtzuerhalten. Sein Kern verfügt über einen Kniepunkt mit höherer Sättigung, wodurch sichergestellt wird, dass die Relais korrekt und ohne Verzerrungen funktionieren. Die Verwendung eines Messstromwandlers zum Schutz kann bei Kurzschlüssen zur Kernsättigung und zum Ausfall des Relais führen.

2. Wie wähle ich das Richtige aus? Stromsensortransformator für ein Mikrocontroller-Projekt (z. B. Arduino oder STM32)?

Wählen Sie für eine direkte Mikrocontroller-Schnittstelle a Stromsensortransformator mit integrierter Signalaufbereitung. Suchen Sie nach Spannungsausgangsmodellen (0–3,3 V oder 0–5 V), die Ihrer ADC-Referenz entsprechen. Schlüsselparameter: Windungsverhältnis (z. B. 1000:1), Ausgangsempfindlichkeit (mV/A) und Phasenfehler (<1°). Alternativ können Sie einen Standard-Stromwandler plus einen externen Bürdenwiderstand und eine Operationsverstärkerschaltung wählen. Für Präzision verwenden Sie einen Stromwandler mit integrierter Präzisionslast und einem Rail-to-Rail-Ausgangsverstärker. Viele Designs umfassen auch einen DC-Offset (z. B. 2,5 V für bipolare Strommessung).

3. Why does my Stromwandler Null oder niedriger Strom nach der Installation angezeigt?

Häufige Ursachen sind: (1) Offener Sekundärkreis – Sekundärkreis niemals unbelastet lassen; Platzieren Sie immer einen Bürdenwiderstand oder einen Kurzschlussblock. (2) Falsche Kernklemmung – Stromwandler mit geteiltem Kern müssen vollständig einrasten; dirt or misalignment reduces coupling. (3) Falsche Verdrahtungspolarität – S1/S2-Leitungen vertauschen. (4) Unzureichender Primärstrom – Stromwandler haben einen minimalen Anlaufstrom (normalerweise 0,5–1 % des Nennstroms). (5) Sekundärlast zu hoch – Kabellänge reduzieren oder Drahtstärke erhöhen. Überprüfen Sie mit einem Zangenmessgerät, ob Primärstrom vorhanden ist, bevor Sie Fehler am Stromwandler beheben.

4. Can a Schutzrelais CT be used for energy measurement?

Technisch gesehen ja, aber es wird nicht empfohlen. A Schutzrelais CT opfert die Niedrigstromlinearität für eine hohe Fehlertoleranz. Bei Strömen unter 5–10 % des Nennwerts kann der Fehler 2–3 % überschreiten, sodass es für eine genaue Energieabrechnung oder Leistungsanalyse ungeeignet ist. For measurement purposes, always use a dedicated Strommesswandler (Class 0.5 or 0.2). Umgekehrt sollte ein Messstromwandler niemals in Schutzschaltungen verwendet werden – er geht bei einem Fehler in die Sättigung, was zum Ausfall von Schutzrelais führt.

5. Auf welche Zertifizierungen sollte ich bei der Beschaffung achten? Stromwandler for global markets?

Für Sicherheit und Konformität fordern Sie UL 2808 (USA/Kanada), IEC 61869-2 (internationaler Standard für Stromwandler) und TÜV (Europa). Für die Einhaltung der Umweltvorschriften sind RoHS- und REACH-Erklärungen erforderlich. Achten Sie bei PV- und EV-Ladeanwendungen auf UL 1741 oder IEC 62053 für Messstromwandler. Für Schutzrelais CT Überprüfen Sie die IEC 61869-2-Klassen (z. B. 5P10) und optional VDE 0414. Namhafte Hersteller stellen auch ISO 17025-Kalibrierzertifikate zur Verfügung. Fordern Sie immer Prüfberichte für Verhältnisfehler, Phasenverschiebung und Kniepunktspannung an.
