Zuhause / Nachrichten / Branchennachrichten / FH80NE-40 40A 450VDC Hochspannungs-DC-Relais | Produkteinführung für neue Energie-Vorlade- und Heizrelais
Produktübersicht
Die FH80NE-40 ist ein 40-A-Hochspannungs-Gleichstromrelais, das für Hochspannungssysteme in Fahrzeugen mit neuer Energie entwickelt wurde. Es ist hauptsächlich für Vorladerelais- und Heizrelaisanwendungen gedacht. Das Produkt bietet eine Dauerstrombelastbarkeit von 40 A bei 85 °C, eine Nennlast von 40 A 450 VDC und eine maximale Schaltspannung von bis zu 750 VDC. Es unterstützt auch die kurzfristige Hochstromfähigkeit und eignet sich daher für PCB-Montageszenarien mit hohen Anforderungen an Zuverlässigkeit, dielektrische Widerstandsfähigkeit und Platzabmessungen.
Die product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.

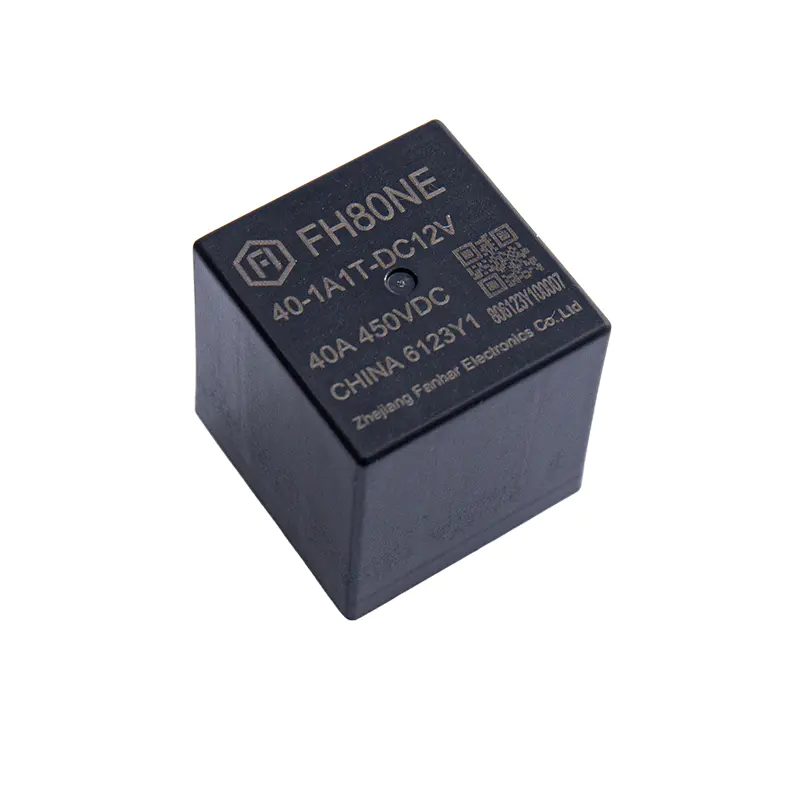

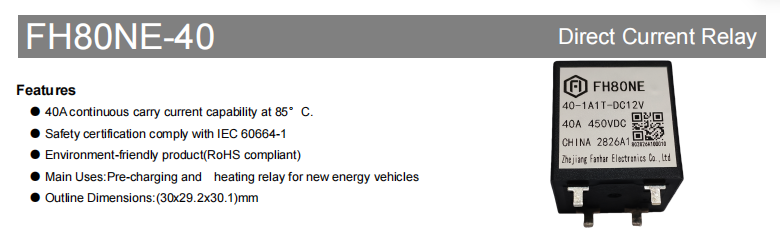

FH80NE-40 40A 450VDC Hochspannungs-DC-Relais Die FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. Produkt anzeigen → Branchenanwendungshintergrund
Mit der Entwicklung von Hochspannungsplattformen in New-Energy-Fahrzeugen stellen Vorladeschaltungen und Wärmemanagementschaltungen immer höhere Anforderungen an Relais:
Vorladerelais : Beim Einschalten begrenzt der Vorladewiderstand den Ladestrom des Buskondensators, um zu verhindern, dass die Hauptrelaiskontakte aufgrund des Einschaltstroms verschweißen. Nachdem der Vorladevorgang abgeschlossen ist, schließt das Hauptrelais und das Vorladerelais öffnet. Der FH80NE-40 verfügt über eine Dauerstrombelastbarkeit von 40 A und eine kurzzeitige Hochstromfähigkeit, wodurch er sich als Steuerkomponente in Vorladeschaltungen eignet.
Heizungsrelais : Szenarien wie Batterie-Wärmemanagement und PTC-Heizungen in Fahrzeugen mit neuer Energie erfordern Hochspannungs-Gleichstromrelais zur Steuerung des Ein- und Ausschaltens von Heizkreisen. Die Nennlast von 450 VDC, die maximale Schaltspannung von 750 VDC und das AgSnO₂-Kontaktmaterial des FH80NE-40 können die zuverlässigen Schaltanforderungen von Hochspannungsheizkreisen erfüllen.
Leiterplattenmontage : Das Produkt verfügt über eine PCB-Anschlussstruktur, wodurch es einfach in elektronische Steuereinheiten wie BMS, PDU und Hochspannungs-Stromverteilerkästen integriert werden kann. Es eignet sich zum automatisierten Bestücken und Löten.
Kernleistung und Hauptvorteile
Starke Last- und Schaltfähigkeit
Die FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
Die FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
Diese Fähigkeit ermöglicht es ihm, Einschaltströme und momentane Hochstrombedingungen in Vorlade- und Heizkreisen zu bewältigen, wodurch er für PCB-Montageszenarien in Hochspannungs-Gleichstromsystemen von Fahrzeugen mit neuer Energie geeignet ist.
Schnelle Reaktion und lange Lebensdauer
Die FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
In Bezug auf das Leben:
- Mechanische Lebensdauer: 1×10⁵ Operationen
- Elektrische Lebensdauer (ohmsche Last): 450 VDC / 40 A: 1×10³ Operationen, 450 VDC / 10A: 1×10⁴ Operationen
Bei der eigentlichen Auswahl sollte die Lebensdauer anhand von Laststrom, Spannung und Schaltfrequenz bewertet werden, um sicherzustellen, dass die Anforderungen an den langfristigen Systembetrieb erfüllt werden.
Hervorragende Isolierung und dielektrische Widerstandsleistung
Die FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- Isolationswiderstand (anfänglich): 1000 MΩ (500 VDC)
- Spannungsfestigkeit (anfänglich): Zwischen offenen Kontakten: 2000 VAC / 1 Minute, zwischen Spule und Kontakten: 3000 VAC / 1 Minute
Die product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
Fortschrittliches Kontaktmaterial und geringer Kontaktwiderstand
Die FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
Die initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
Spulenspezifikationen und energieeffizientes Design
Die FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| Nennspannung | Betriebsspannung VDC | Freigabespannung VDC | Nennstrom (±10 %) | Spulenwiderstand (±10 %) | Nennleistung | Maximale Spannung (Kurzzeitfestigkeit) |
|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 500mA | 12Ω | 3W | Gleichstrom 7,2 V |
| DC 9V | ≤6,75 | ≥0,45 | 333,3 mA | 27Ω | Gleichstrom 10,8 V | |
| Gleichstrom 12 V | ≤9,00 | ≥1,2 | 250mA | 48Ω | Gleichstrom 14,4 V | |
| DC 24V | ≤18,00 | ≥2,4 | 125mA | 192Ω | Gleichstrom 28,8 V | |
| Gleichstrom 48 V | ≤36,00 | ≥4,8 | 62,5 mA | 768Ω | Gleichstrom 57,6 V |
Hinweis: Um Überhitzung und Durchbrennen zu vermeiden, darf die an der Spule angelegte Spannung die maximale Haltespannung nicht über einen längeren Zeitraum überschreiten. Die maximale Spannung ist die höchste Spannung, der das Relais kurzzeitig standhalten kann.
Umweltanpassungsfähigkeit und mechanische Leistung
Die FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
Übersicht über die technischen Spezifikationen
| Artikel | Parameter |
|---|---|
| Kontaktformular | 1A (1 Schließerkontakt) |
| Kontaktmaterial | AgSnO₂ |
| Kontaktwiderstand | ≤5mΩ (6VDC 20A) |
| Nennstrom | 40A |
| Nennlast (ohmsch) | 40A 450VDC |
| Maximale Schaltspannung | 750 VDC |
| Maximaler Abschaltstrom | 50A (450 VDC, ≥1 Betrieb) |
| Maximale Schaltkapazität | 22500VA |
| Isolationswiderstand | 1000 MΩ |
| Spannungsfestigkeit (anfänglich) | Zwischen offenen Kontakten: 2000VAC/1min; zwischen Spule und Kontakten: 3000VAC/1min |
| Betriebszeit | ≤30ms (bei Nennspannung) |
| Release-Zeit | ≤10ms (bei Nennspannung) |
| Mechanisches Leben | 1×10⁵ Operationen |
| Elektrisches Leben | Schalten: 1×103 ops (450 VDC, 40 A) Schalten: 1×104 ops (450 VDC, 10 A) Schalten: 4×103 ops (650 VDC, 12 A) Herstellung: 7,5 × 104 Ops (450 VDC, 35 A). Herstellung: 5×104 ops (750 VDC, 40 A) |
| Aktuelle Tragfähigkeit | 40A 60A:30min 80A:60s 160A: 5s 240A:3s 400A: 0,6 s |
| Umgebungstemperatur | <-40°C bis 85°C |
| Luftfeuchtigkeit | 5 % bis 85 % relative Luftfeuchtigkeit |
| Gewicht | Ca. 55g |
| Umrissmaße | 30×29,2×30,1 mm |
| Terminalstruktur | Leiterplattenklemme |
Hinweis: Bei den oben genannten Daten handelt es sich um Anfangswerte. Die Spezifikation dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
Abmessungen, Verkabelung und PCB-Layout
Die FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
Sicherheitsgenehmigungen und Compliance
- Entspricht den Sicherheitsanforderungen der IEC 60664-1.
- RoHS-konformes Produkt.
- UL/C-UL-, TÜV- und CQC-Zertifizierungen stehen noch aus.
- Von Target zugelassene Nennleistung: Widerstandsschaltend 40 A 450 VDC 1000 Operationen (1×10³ Schaltungen) bei 85 °C.
- Die specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
Typische Anwendungsszenarien
Vorladung von Fahrzeugen mit neuer Energie : 40A Dauerstrombelastbarkeit (85°C), Kurzzeitfestigkeit von 80A/60s, 160A/5s, 240A/3s und 400A/0,6s, geeignet für Ein-/Aus-Steuerung in Vorladekreisen.
Fahrzeugheizung mit neuer Energie : Nennlast 40A 450VDC, maximale Schaltspannung 750VDC, geeignet für Hochspannungsheizkreise wie PTC-Heizung.
Batterie-Wärmemanagement / PTC-Heizungssteuerung : Betriebstemperatur -40 °C bis 85 °C, AgSnO₂-Kontakte, geeignet für Umgebungen mit hohen und niedrigen Temperaturen in Fahrzeugen.
Andere Szenarien für die Leiterplattenmontage : Lastseite hat Polarität (1 , 2-), Spulenseite hat keine Polarität (5, 6), Lötbedingungen 260°C ± 5°C / 3–5s.
Die spezifische Auswahl sollte auf der Grundlage der tatsächlichen Last, der Spulenspannung, der Lebensdaueranforderungen und des Zertifizierungsstatus bestätigt werden.
Vorsichtsmaßnahmen bei Installation und Verwendung
Lassen Sie das Produkt nicht fallen und setzen Sie es keinen äußeren Stößen aus, um die anfänglichen Leistungsparameter beizubehalten.
Löttemperatur für Kupfer-Lastabgangsklemmen: 260 °C ± 5 °C, Lötzeit 3–5 s.
Die load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
Die coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
Bei diesem Relais handelt es sich um ein kundenspezifisches Modell. Die bereitgestellten Beispiele dienen nur als Referenz. Für eine detaillierte Auswahl wenden Sie sich bitte an Zhejiang Fanhar Electronics Co., Ltd.
Die specification is for reference only. Specifications are subject to change without notice.
Häufig gestellte Fragen
F1: Was sind die Hauptverwendungszwecke des FH80NE-40?
Es wird hauptsächlich für Vorladerelais und Heizrelais von Fahrzeugen mit neuer Energie verwendet und kann auch in PCB-Montageszenarien wie Batterie-Wärmemanagement, PTC-Heizungssteuerung, BMS/PDU und Hochspannungs-Gleichstrom-Regelkreisen verwendet werden.
F2: Wie hoch sind die Nennlast und die maximale Schaltkapazität des FH80NE-40?
Nennlast: 40A 450VDC (ohmsche Last); maximale Schaltleistung: 22500VA.
F3: Was sind die Dauerstromtragfähigkeiten und Kurzzeitstromtragfähigkeiten?
Es hat eine Dauerstrombelastbarkeit von 40 A bei 85 °C. Kurzzeitige Strombelastbarkeit: 80A/60s, 160A/5s, 240A/3s, 400A/0,6s.
F4: Was sind die maximale Schaltspannung und der maximale Ausschaltstrom?
Maximale Schaltspannung: 750 VDC; maximaler Ausschaltstrom: 50 A (450 VDC, ≥1 Betätigung).
F5: Was sind Kontaktform, Kontaktmaterial und Kontaktwiderstand?
Kontaktformular: 1A normalerweise offen; Kontaktmaterial: AgSnO₂; anfänglicher Kontaktwiderstand: ≤5mΩ (6VDC 20A).
F6: Wird die Anpassung unterstützt? Wie bestelle ich?
Kontaktformular: 1A normalerweise offen; Kontaktmaterial: AgSnO₂; anfänglicher Kontaktwiderstand: ≤5mΩ (6VDC 20A).
Zusammenfassung
Die FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
Für die neuesten Spezifikationen, Zertifizierungszertifikate, Musterunterstützung oder individuelle Auswahlempfehlungen wenden Sie sich bitte an Zhejiang Fanhar Electronics Co., Ltd.
