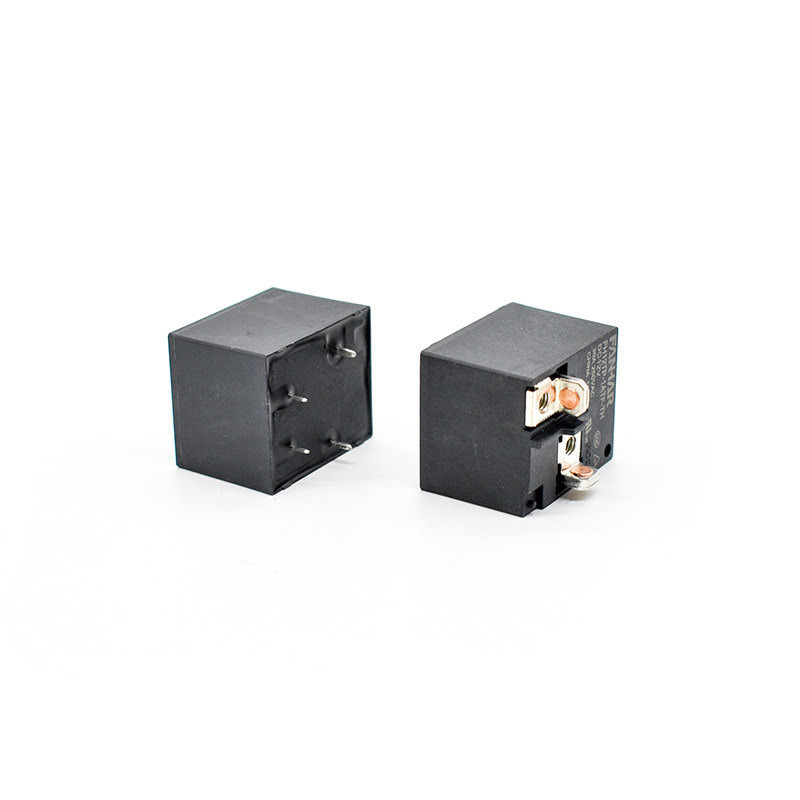

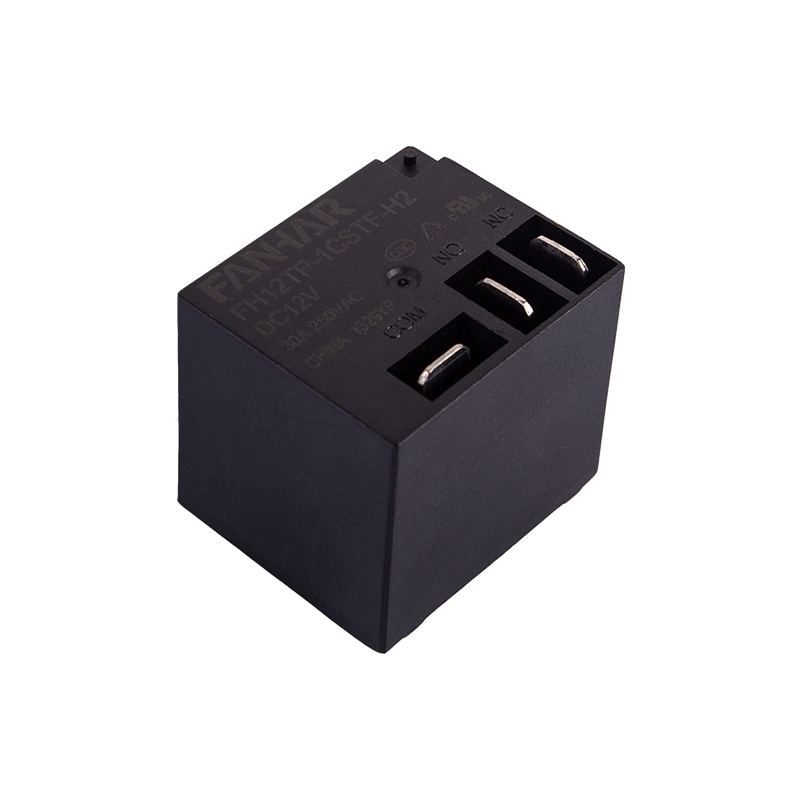

FH12TP 30A 40A Leistungsrelais UL TÜV CQC-konform

Eigenschaften:
40A Schaltleistung
Durchbruchspannung (zwischen Spule und Kontakten): 2,5 kV

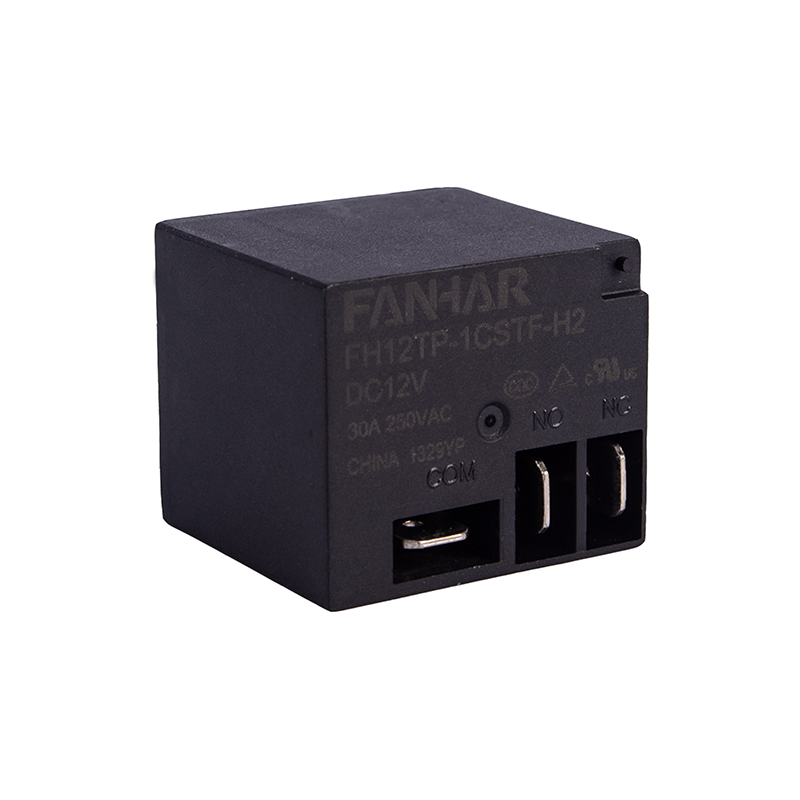

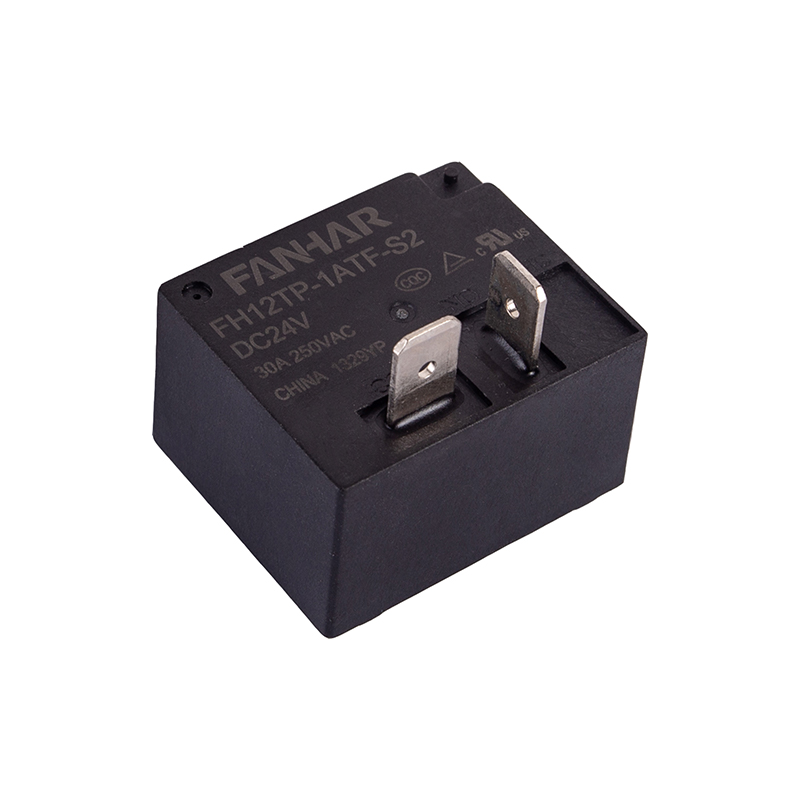

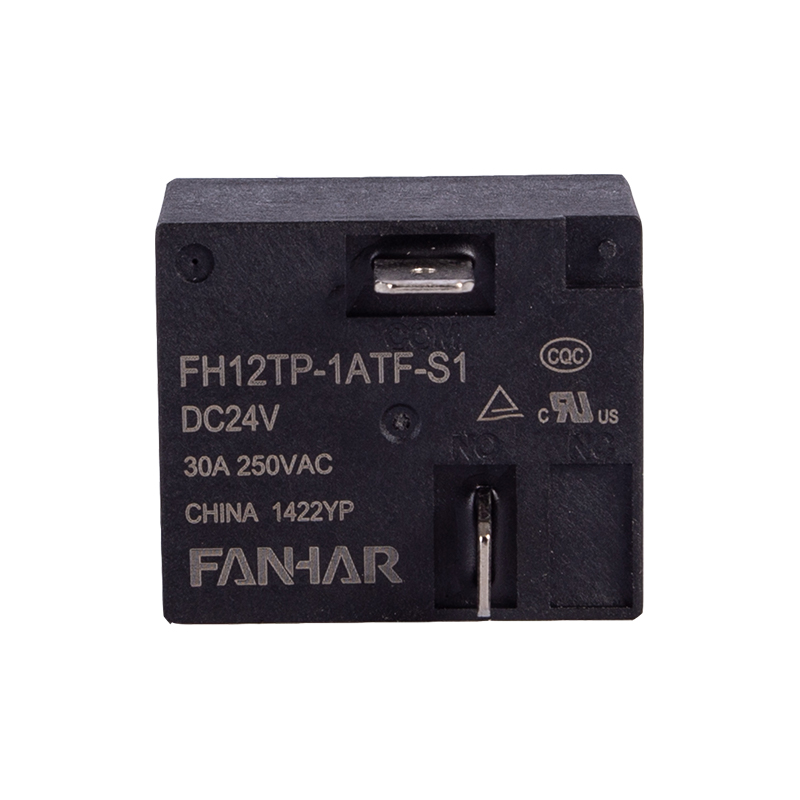

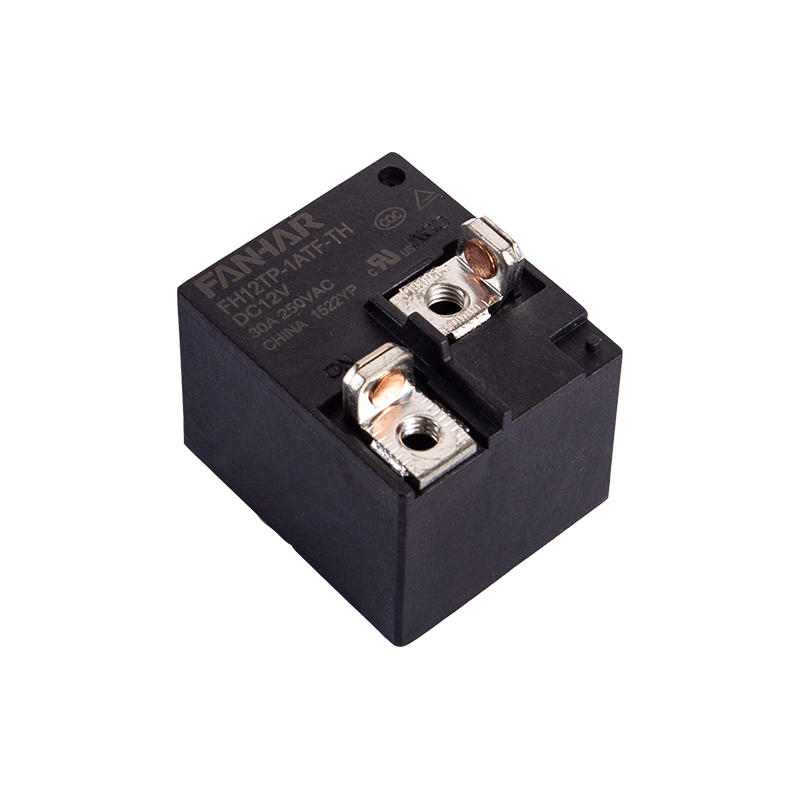

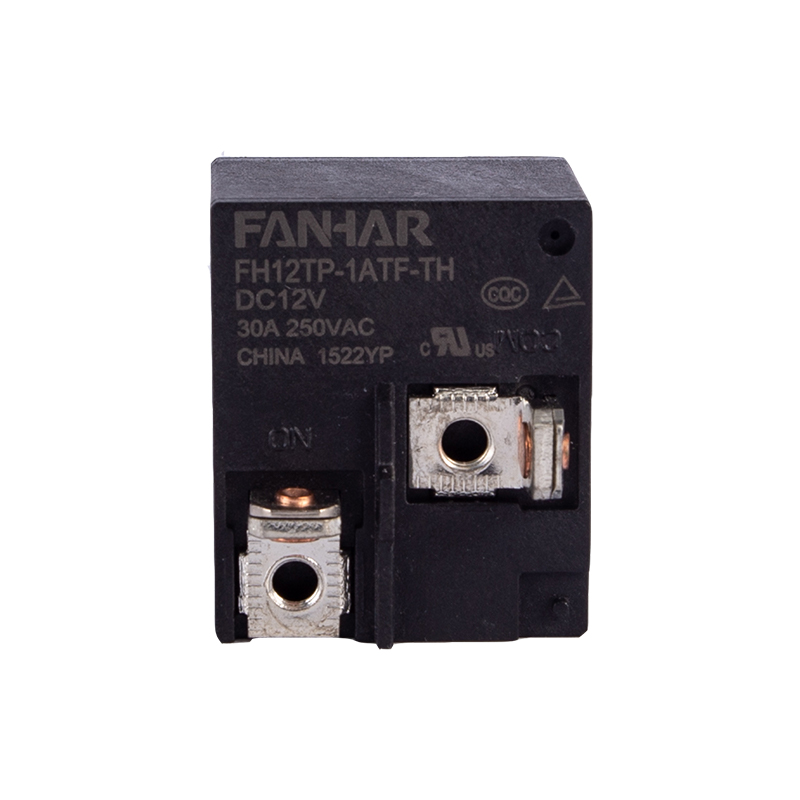

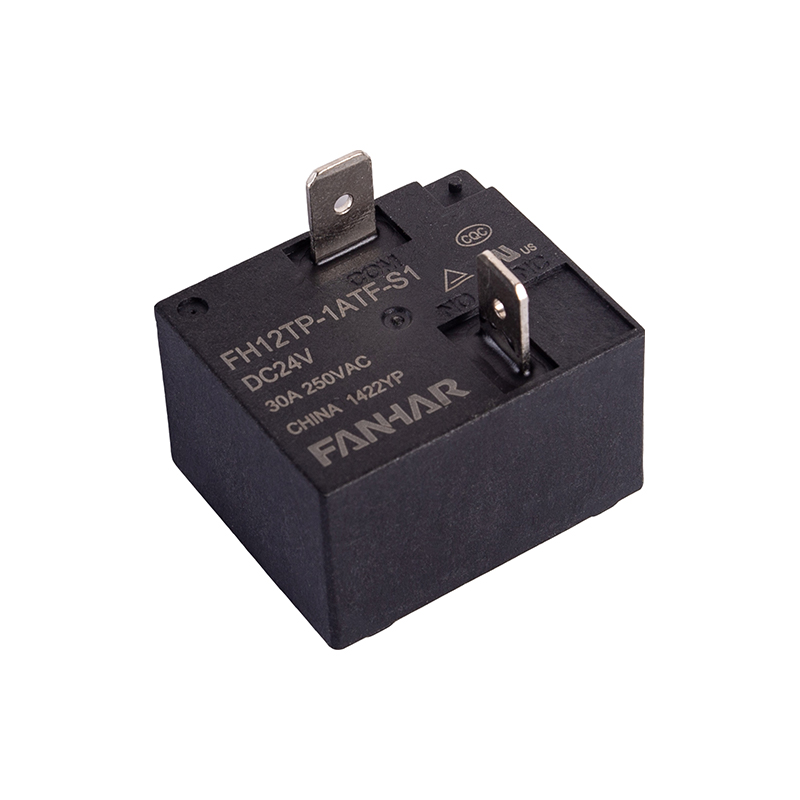

Es kann die gleiche Seite (H2) und die gegenüberliegende Seite (H1) der Schnellanschlussklemme gewählt werden
Kunststoffversiegelt und flussmittelbeständig sind optional
UL-Isolierungssystem: Klasse F
Außenmaße: Niedrige Ausführung: 32,0 x 27,0 x 18,9 mm
Hoher Typ (32,0 * 27,0 * 28,0) mm
Hauptanwendungen: Industrielle Steuerung, Warmwasserbereiter

Kontaktieren Sie uns

Herunterladen

ZURÜCK: W14 10A 15A Leistungsrelais UL TÜV CQC-konform WEITER: Kein nächster Artikel

Parameter
Anwendung
Beschreibung

Parameter

Spezifikationen	Artikel
Kontaktdaten	Kontaktvereinbarung		1A, 1B, 1C
	Kontaktwiderstand (anfänglich)		≤100mΩ(6VDC 1A)
	Kontaktmaterial		AgNi、AgSnO ₂
Bewerteter Wert	Nennlast (Widerstandslast)		NEIN: 30A 250VAC (Standard)) 40A 250VAC NC:20A 250VAC
	Max. Schaltspannung		277VAC
	Max. Schaltstrom		40A
	Max. Schaltleistung		7500VA
	Min. zulässige Last		5 VDC 100 mA
Elektrisch Leistung	Isolationswiderstand (anfänglich)		1000 MΩ (500 VDC)
	Spannungsfestigkeit (anfänglich)	Zwischen offenen Kontakten	1500 VAC, 1 Min
		Zwischen Spule und Kontakten	2500 VAC, 1 Min
	Betriebszeit		≤15ms
	Release-Zeit		≤10ms
Mechanisch Leistung	Stoßfestigkeit	Funktional	98 m/s2 (10 G)
		Zerstörerisch	980 m/s2 (100 G)
	Vibrationsfestigkeit		10 Hz ~ 55 Hz, 1,5 mm DA
Ausdauer	Mechanisch		1× 10 ⁶ ops
	Elektrisch(Room temperature)		30A 250VAC 5× 10 ⁴ ops(EIN/AUS= 1s/9s) 40A 250VAC 2× 10 ⁴ ops(EIN/AUS= 1s/9s)
Betreiben Zustand	Umgebungstemperatur		-40℃~85℃
	Luftfeuchtigkeit		5 % bis 90 %
Kündigung			Leiterplatte
Stückgewicht			Ca. 36g
Bau			Kunststoffversiegelt, flussmittelbeständig

Beschreibung

Das FH12TP-Leistungsrelais mit 40-A-Schaltfähigkeit ist ein leistungsstarkes elektromagnetisches Relais, das für Hochstrom-Schaltanforderungen entwickelt wurde. Mit einem maximalen Schaltstrom von 40 A eignet es sich für eine Vielzahl von Industrie-, Automobil- und Haushaltsgeräteszenarien. Das Relais verfügt über eine SPDT-Struktur (Single-Pole-Double-Throw), mit der effiziente Schaltkreissteuerungs- und Schutzfunktionen erreicht werden können. Außerdem verfügt es über eine Nennspannung von bis zu 277 VAC und eine hervorragende Isolationsleistung (z. B. 2,5 kV Spannungsfestigkeit), um einen stabilen Betrieb in komplexen elektrischen Umgebungen zu gewährleisten. Das FH12TP-Relais verwendet AgSnO2 als Kontaktmaterial, das einen niedrigen Kontaktwiderstand (50 mΩ) und eine lange Lebensdauer aufweist und eine Betriebslebensdauer von bis zu 100.000 Mal unterstützt, was sich sehr gut für Anwendungen eignet, die häufiges Schalten erfordern. Darüber hinaus ist das Relais UL-Klasse F-zertifiziert, erfüllt internationale Sicherheitsstandards und verfügt über die Schutzart IP65, die das Eindringen von Staub und Wasserdampf wirksam verhindern kann und für raue Umgebungen geeignet ist. Das FH12TP-Relais ist klein und kann platzsparend direkt auf der Leiterplatte montiert werden. Sein kompaktes Design macht es zur idealen Wahl für Geräte wie Ladestationen für neue Energiefahrzeuge, Photovoltaik-Wechselrichter und USV. Unabhängig davon, ob er als Hauptschalter oder Hilfssteuerelement verwendet wird, kann der FH12TP zuverlässige elektrische Schaltfunktionen bereitstellen, um einen effizienten Betrieb und die Sicherheit des Systems zu gewährleisten. Aufgrund seiner hervorragenden Leistung, zuverlässigen Qualität und seines flexiblen Anwendungsbereichs hat sich das Leistungsrelais FH12TP zu einem bevorzugten Produkt in den Bereichen Industrieautomation, Automobilelektronik und Energiemanagement entwickelt. Ob für den täglichen Gebrauch oder den Einsatz in extremen Umgebungen, FH12TP kann die Anforderungen der Benutzer an hohe Effizienz und hohe Zuverlässigkeit erfüllen.
