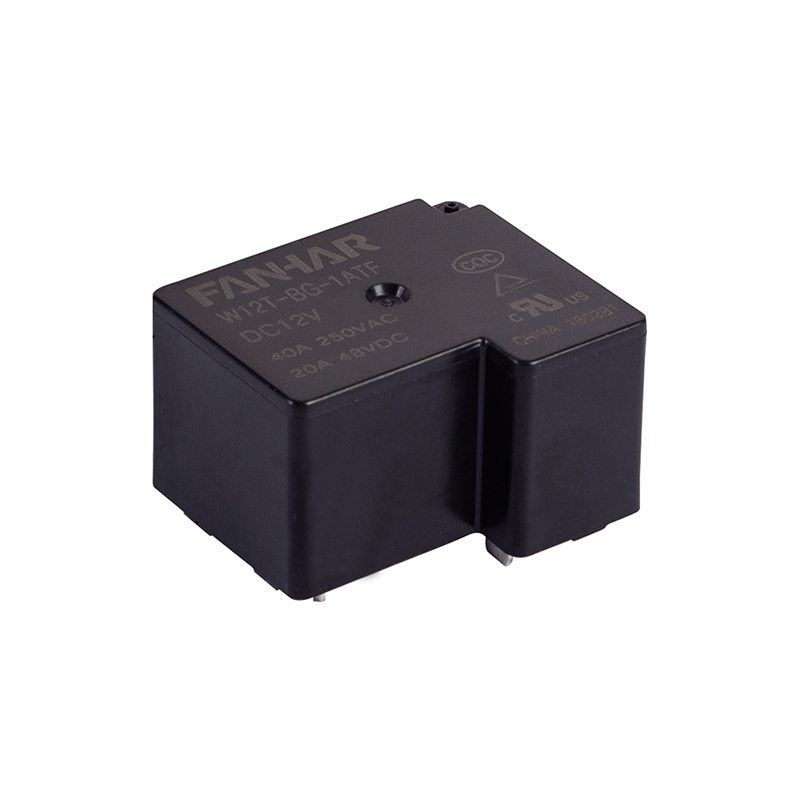

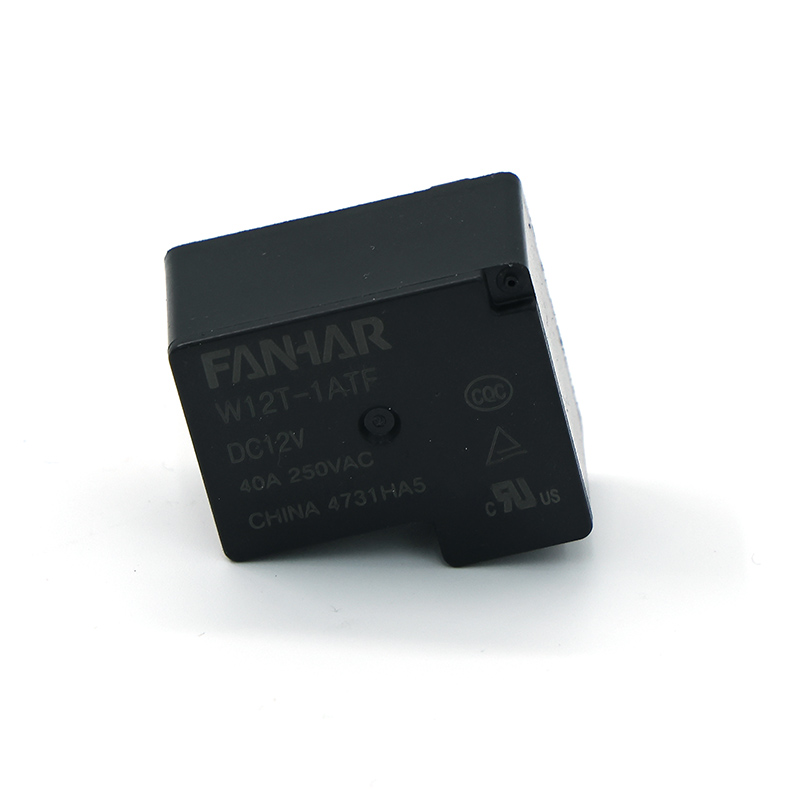

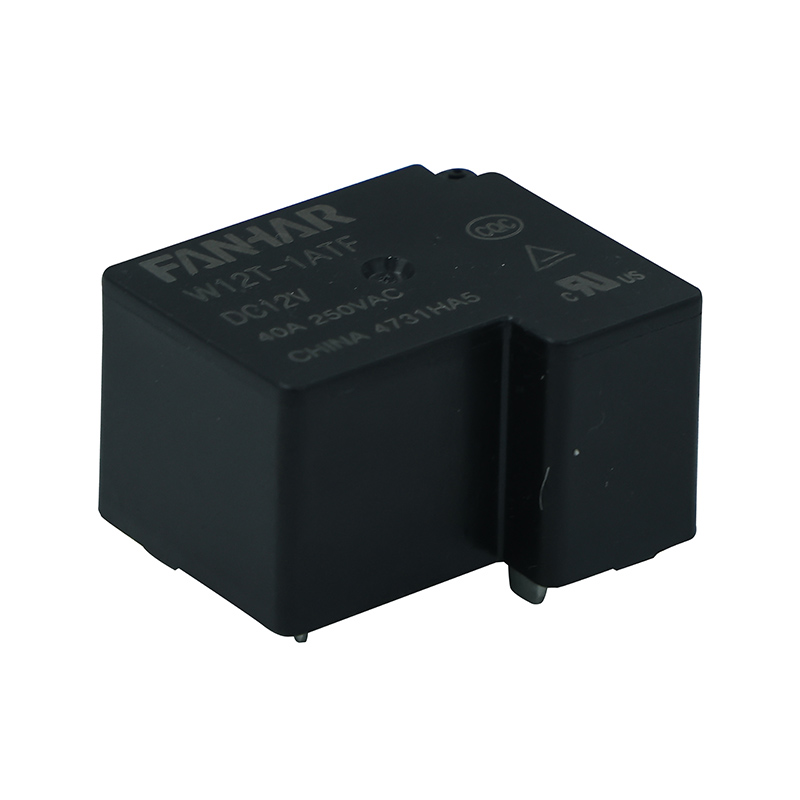

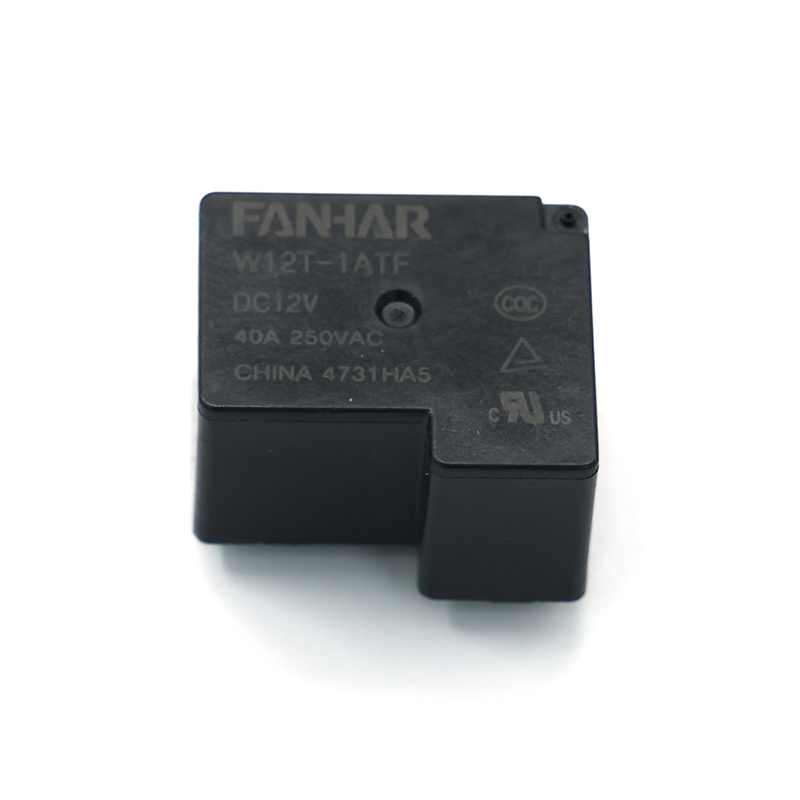

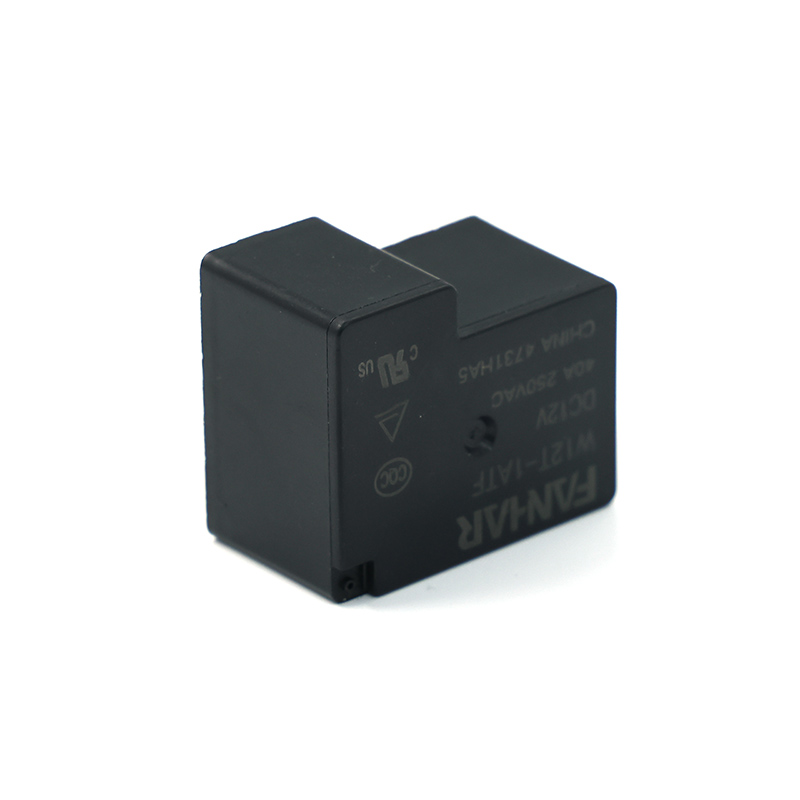

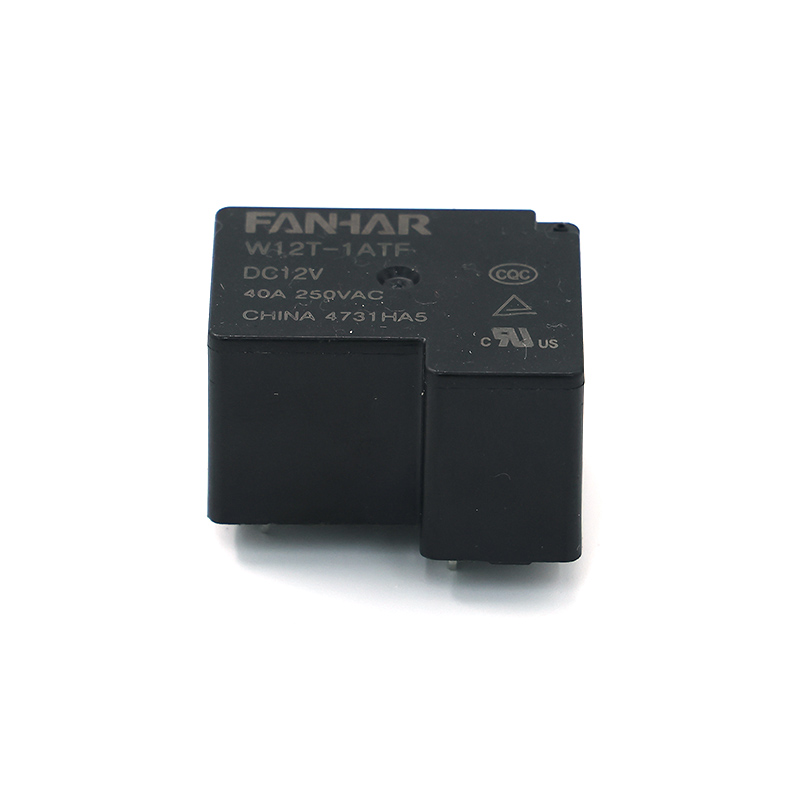

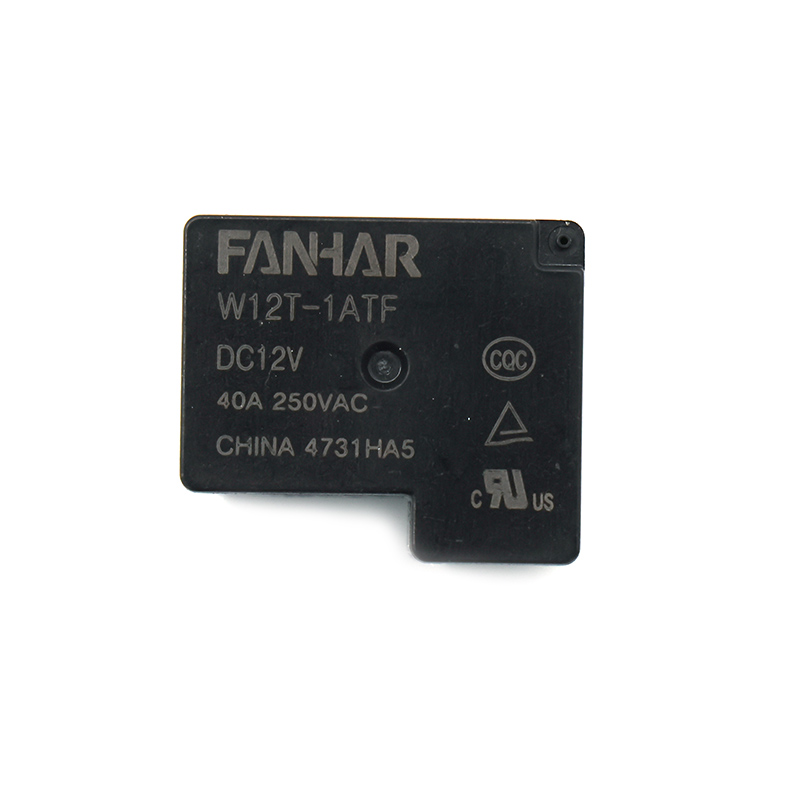

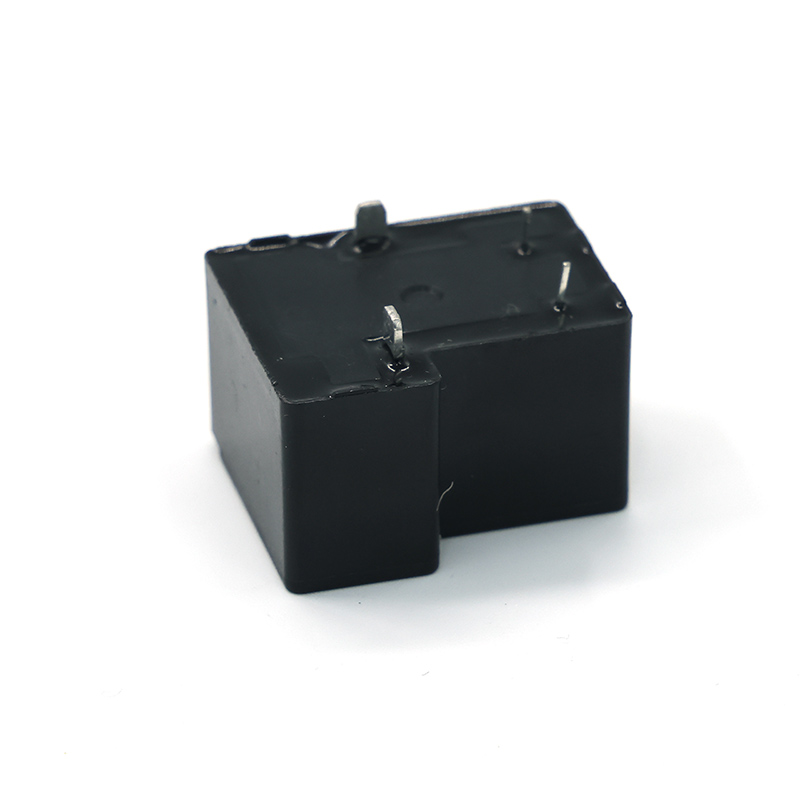

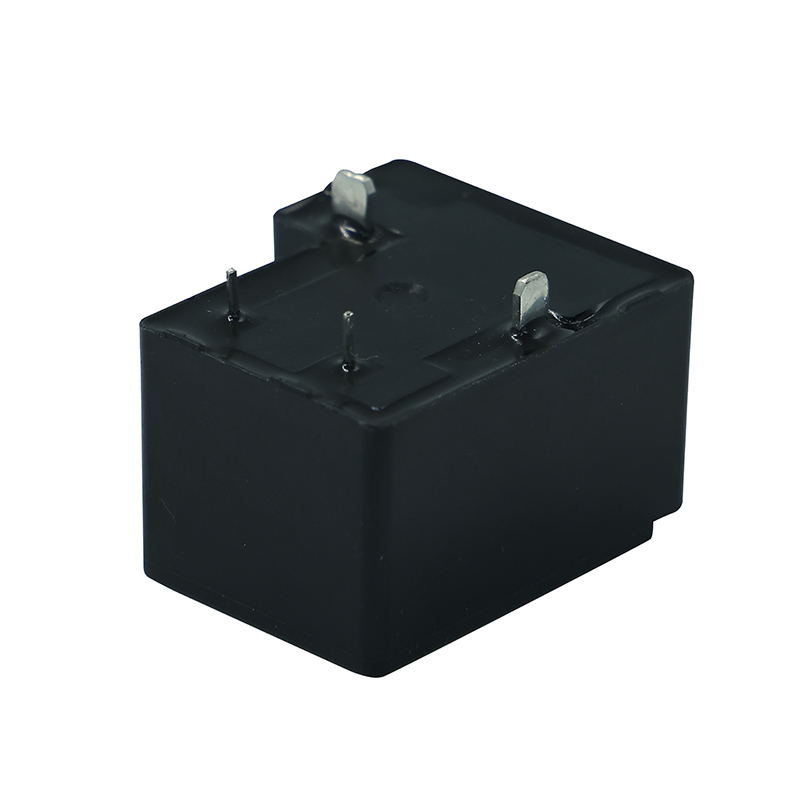

W12T 40A Leistungsrelais UL TÜV CQC-konform

Eigenschaften:
40A Kontaktschaltfähigkeit
Durchbruchspannung (zwischen Spule und Kontakten): 4KV
Wir können einen Kontaktabstand von 2,1 mm bereitstellen, was der Norm VDE0126 entspricht
UL-Isolierungssystem: Klasse F
Umweltfreundliches Produkt (RoHS-konform)
Außenmaße: (31,6×27,2×18,4)mm
Hauptanwendungen: Elektrofahrzeuge und Ladesäulen, Photovoltaik
neue Energie

Kontaktieren Sie uns

Herunterladen

ZURÜCK: FH12 30A 40A Leistungsrelais UL TÜV CQC-konform WEITER: Kein nächster Artikel

Parameter
Anwendung
Beschreibung

Parameter

Spezifikationen	Artikel		Standard	BG-Typ
Kontaktdaten	Kontaktvereinbarung		1A、1C	1A
	Kontaktwiderstand (anfänglich)		100 mΩ (6 VDC 1A) Sondertyp: NEIN:≤1,2mΩ(32A) NC:≤1,5mΩ(32A)	100 mΩ (6 VDC 1 A)

	Kontaktmaterial		AgSnO ₂
Bewerteter Wert	Nennlast (Widerstandslast)		40A 250VAC 20A 30 VDC	40A 250VAC 20A 48 VDC
	Max. Schaltspannung		277VAC/30VDC	277VAC/48VDC
	Max. Schaltstrom		40A
	Max. Schaltleistung		10000VA/600W	10000VA/960W
	Min. zulässige Belastung		5 VDC 100 mA
Elektrische Leistung	Isolationswiderstand (anfänglich)		1000 MΩ (500 VDC)
	Spannungsfestigkeit (anfänglich)	Zwischen offenen Kontakten	1500 VAC, 1 Min	2500 VAC, 1 Min
		Zwischen Spule und Kontakten	2500 VAC (Standard)/4000 VAC, 1 Min
	Betriebszeit		≤15ms	≤20 ms
	Release-Zeit		≤10ms	≤15ms
Mechanische Leistung	Stoßfestigkeit	Funktional	98 m/s ²
		Zerstörerisch	980 m/s ²
	Vibrationsfestigkeit		10 Hz ~ 55 Hz 1,5 mm DA
Ausdauer	Mechanisch		5× 10 ⁶ ops
	Elektrisch (Raumtemperatur)		40A 250VAC 2×10 ⁴ ops(EIN/AUS= 1s/9s) 20A 30VDC 1×10 ⁵ ops(EIN/AUS= 1s/9s)	40A 250VAC 2× 10 ⁴ ops(EIN/AUS= 1s/9s) 20A 48VDC 5× 10 ⁴ ops(EIN/AUS= 1s/9s)
Betriebszustand	Umgebungstemperatur		-40℃~85℃
	Luftfeuchtigkeit		5 % bis 90 %
Kündigung			Leiterplatte
Stückgewicht			Ca.27g
Bau			Kunststoffversiegelt, flussmittelbeständig

Beschreibung

Das W12T-Leistungsrelais mit 40-A-Kontaktschaltfähigkeit ist ein leistungsstarkes elektronisches Schaltgerät mit einer Kontaktschaltkapazität von bis zu 40 A, das für eine Vielzahl von Industrie- und Automobilanwendungen geeignet ist. Dieses Relais verfügt über ein fortschrittliches elektromagnetisches Design, kann stabil bei 12 V Gleichspannung arbeiten und bietet eine zuverlässige Stromsteuerungsfunktion. Aufgrund seines kompakten Gehäusedesigns eignet es sich besonders für platzbeschränkte Anwendungsumgebungen wie Ladestationen für Elektrofahrzeuge, Photovoltaik-Wechselrichter und USV-Systeme. Das W12T-Leistungsrelais ist in verschiedenen Verpackungsformen erhältlich, einschließlich flussmittelfester und kunststoffversiegelter Ausführung, um den Anforderungen unterschiedlicher Umgebungen gerecht zu werden. Das abgedichtete Gehäuse des Gehäuses verhindert wirksam das Eindringen von Staub und Feuchtigkeit und sorgt so für einen stabilen Betrieb auch in rauen Umgebungen. Darüber hinaus unterstützt das Produkt eine Vielzahl von Kontaktkonfigurationen, einschließlich einpoliger Umschalter (SPDT), zweipoliger Umschalter (DPDT) usw. Benutzer können den geeigneten Kontakttyp entsprechend ihren spezifischen Anforderungen auswählen. Um die Leistung zu verbessern, verwendet das Leistungsrelais W12T AgSnO2 als Kontaktmaterial, das einen geringen Kontaktwiderstand und eine hohe Haltbarkeit aufweist, wodurch die Lichtbogenbildung wirksam reduziert und die Lebensdauer der Ausrüstung verlängert werden kann. Die Lebensdauer des Relais kann 100.000 Schaltspiele erreichen, was einen langfristig stabilen Betrieb gewährleistet. Was die Installation betrifft, bietet das W12T-Leistungsrelais einen detaillierten Schaltplan und eine Installationsanleitung, die dem Benutzer eine schnelle Verkabelung und Inbetriebnahme erleichtert. Seine Außenmaße und Einbaumaßtoleranzen werden streng kontrolliert, um die Kompatibilität mit verschiedenen Geräten sicherzustellen. Darüber hinaus hat das Produkt eine Reihe von Sicherheitszertifizierungen bestanden und entspricht internationalen Standards, sodass es für Gefahrenbereiche und Anwendungsszenarien mit hohen Anforderungen geeignet ist. Mit seiner hohen Schaltleistung, flexiblen Konfigurationsmöglichkeiten und hervorragender Zuverlässigkeit ist das Leistungsrelais W12T zu einem wichtigen Bestandteil im Bereich der Industrieautomation und Automobilelektronik geworden. Ganz gleich, ob es zur Steuerung von Hochleistungslasten oder zum Schutz von Schaltkreisen eingesetzt wird, es kann effiziente und sichere Lösungen bieten.
