Wie sich die Kontaktwerte industrieller Relais auf die Systemzuverlässigkeit auswirken

Einer der am häufigsten übersehenen Faktoren bei der Auswahl Industrielle Steuerrelais ist die Kontaktleistung – insbesondere der Unterschied zwischen der Nennleistung der ohmschen Last (AC1/DC1) und der induktiven Last (AC3/DC13). Induktive Lasten wie Motoren und Magnetspulen erzeugen beim Schalten eine Gegen-EMK, die um ein Vielfaches höher sein kann als die Nennbetriebsspannung. Dies führt zu einer beschleunigten Lichtbogenerosion an den Kontaktflächen, was zu einem vorzeitigen Ausfall führt, wenn ein Relais nur auf seinen Widerstandswert ausgelegt ist.

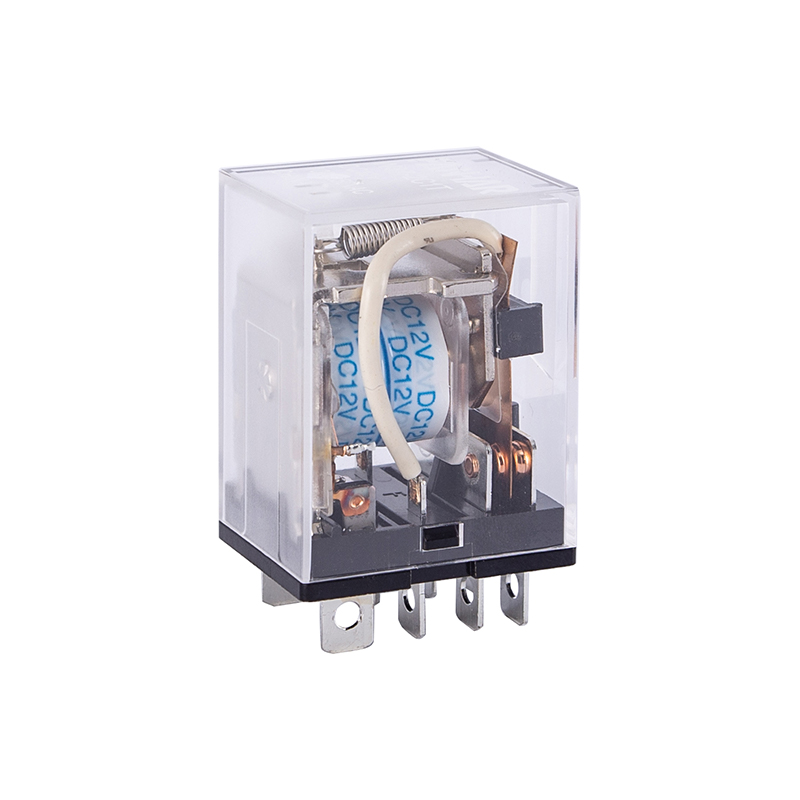

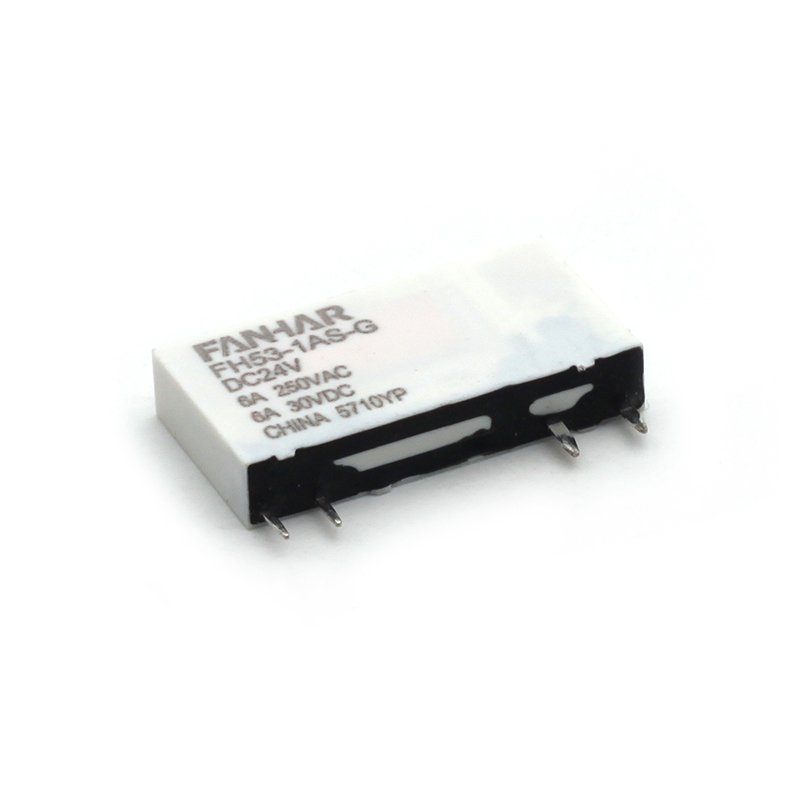

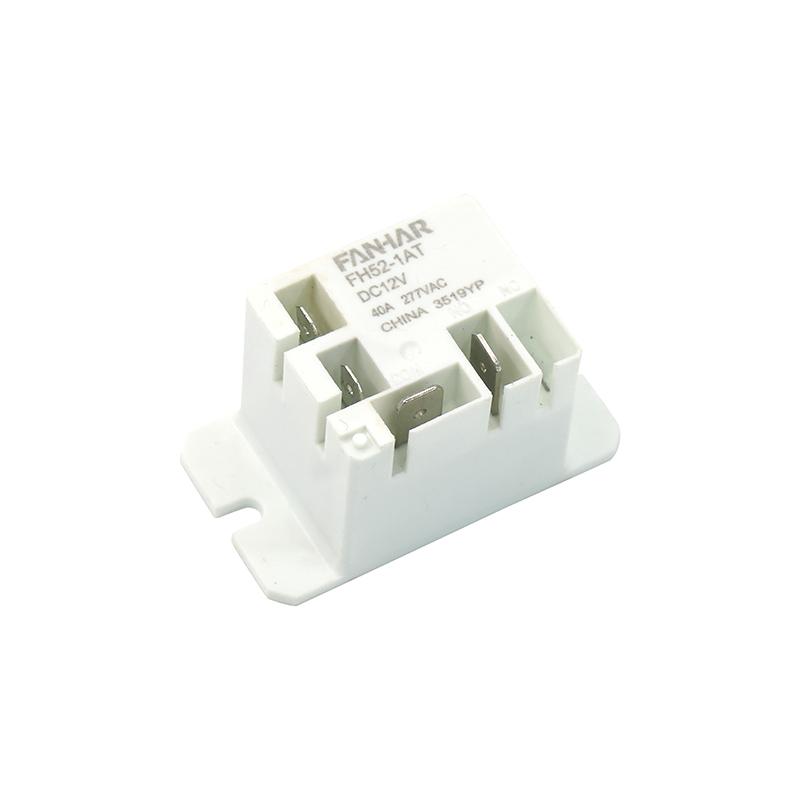

Als Faustregel gilt für Ingenieure a Derating-Faktor von 20–30 % beim Schalten induktiver Lasten – das bedeutet, dass für Motor- oder Magnetkreise ein Relais mit einer Widerstandsleistung von 10 A bei 7–8 A ausgewählt werden sollte. Fanhar Electronics entwickelt seine industriellen Relaiskontaktsysteme mit Silberlegierungsmaterialien und optimierter Spaltgeometrie speziell für die Bewältigung der für induktive Industrielasten typischen Lichtbogenenergie und verlängert so die Lebensdauer unter realen Betriebsbedingungen.

Abgesehen vom Lasttyp verringert auch die Umgebungstemperatur die Kontaktkapazität. Die meisten Relaisdatenblätter geben Nennwerte bei 20 °C–40 °C an; In Gehäusen, in denen die Temperatur 60 °C oder mehr erreicht, kann die Dauerstromkapazität um 10–15 % sinken. Überprüfen Sie stets die Reduzierungskurven im Datenblatt, bevor Sie Ihre Stückliste für Schalttafelbaugruppen fertigstellen.

Spulenantriebstechniken für zuverlässigen Relaisbetrieb in lauten Umgebungen

In industriellen Schaltschränken sind die Stromversorgungsschienen selten so sauber wie unter Prüfstandbedingungen. Spannungsschwankungen, Erdschleifen und hochfrequente Schaltgeräusche von Frequenzumrichtern (VFDs) oder Servoverstärkern können dazu führen Fehlauslösung oder Spulenausfall in Relais mit schmalen Anzugs-/Abfallspannungsfenstern.

Zu den praktischen Minderungsstrategien gehören:

• Verwendung von Relais mit a Großer Einzugsbereich (z. B. 70–110 % der Nennspulenspannung), um Versorgungsschwankungen ohne störende Ausfälle zu tolerieren.
• Hinzufügen einer Freilaufdiode über den Spulenanschlüssen, um induktiven Rückschlag zu unterdrücken und so den Antriebstransistor oder das SPS-Ausgangsmodul zu schützen.
• Trennen Sie die Relaisverkabelung physisch von den VFD-Ausgangskabeln oder verwenden Sie abgeschirmte Leitungen, wenn eine Trennung nicht möglich ist.
• Auswahl von DC-Spulenrelais gegenüber AC-Spulentypen in digital gesteuerten Systemen, da DC-Spulen einfacher und sauber über Mikrocontroller- oder SPS-Halbleiterausgänge anzusteuern sind.

Bei Anwendungen, bei denen der Spulenstromverbrauch von Bedeutung ist – wie etwa große Relaisanordnungen in intelligenten Messgeräten oder Gebäudeautomationssteuerungen – können selbsthaltende Spulenkonstruktionen mit geringem Stromverbrauch die Wärmebelastung des Panels im Vergleich zu kontinuierlich erregten Standardspulen deutlich reduzieren.

Relais-Zertifizierungen verstehen: Was UL, TÜV und CQC für die globale Beschaffung bedeuten

Internationale Zertifizierungszeichen auf Hochleistungs-Industrierelais sind nicht austauschbar – sie spiegeln jeweils unterschiedliche Teststandards, Märkte und Produktbereiche wider. Wenn Beschaffungsingenieure wissen, was jedes Zeichen abdeckt, können sie kostspielige Compliance-Überraschungen bei der Produktregistrierung vermeiden.

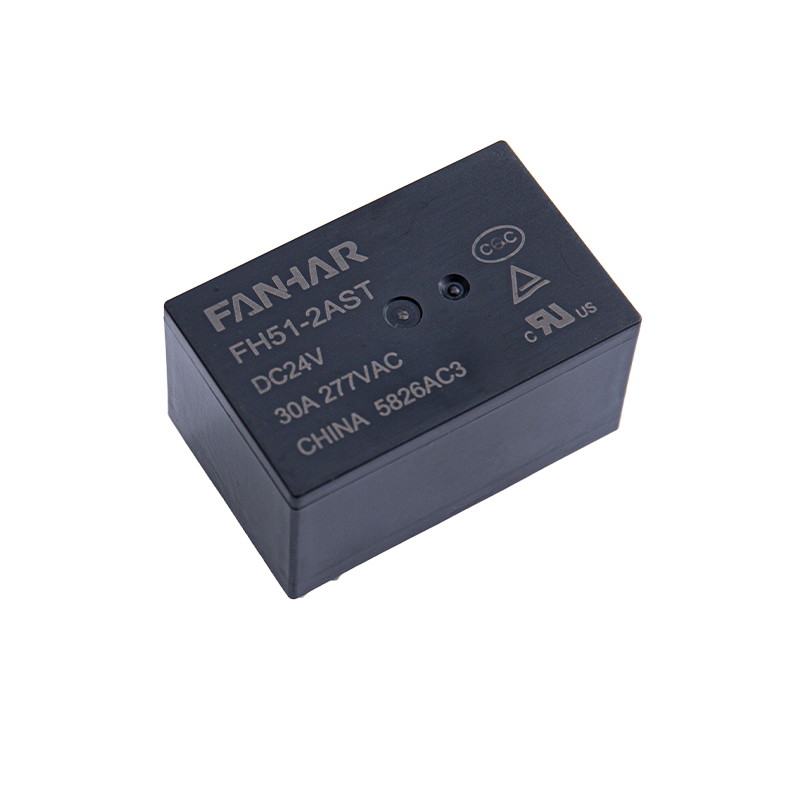

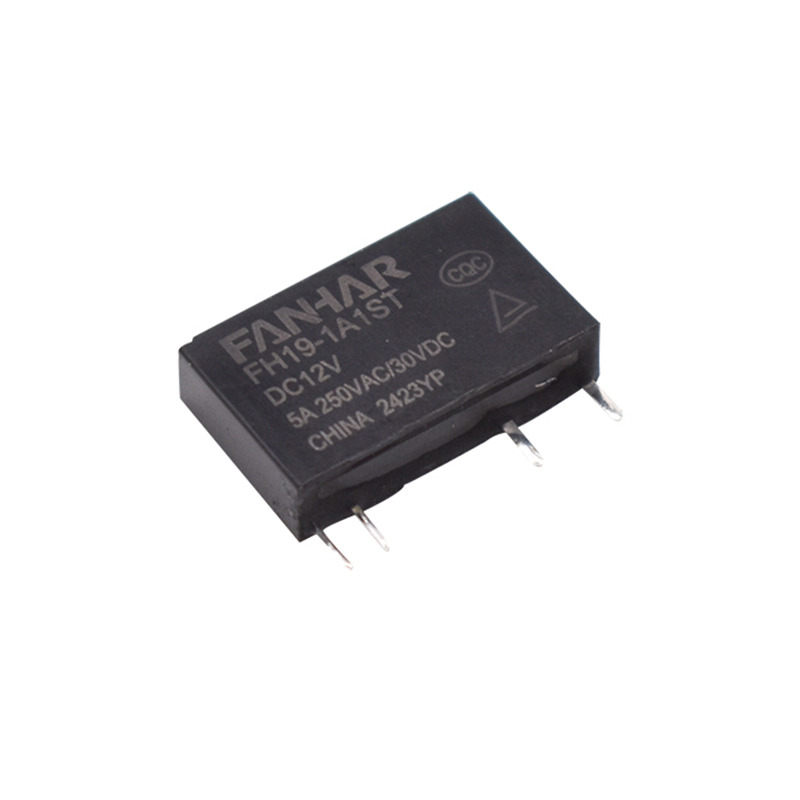

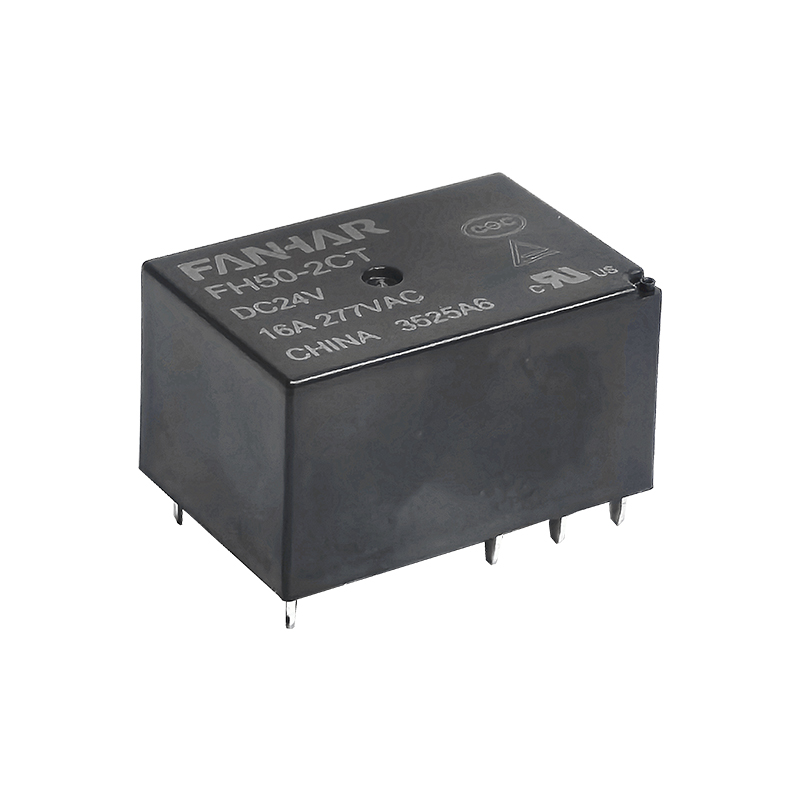

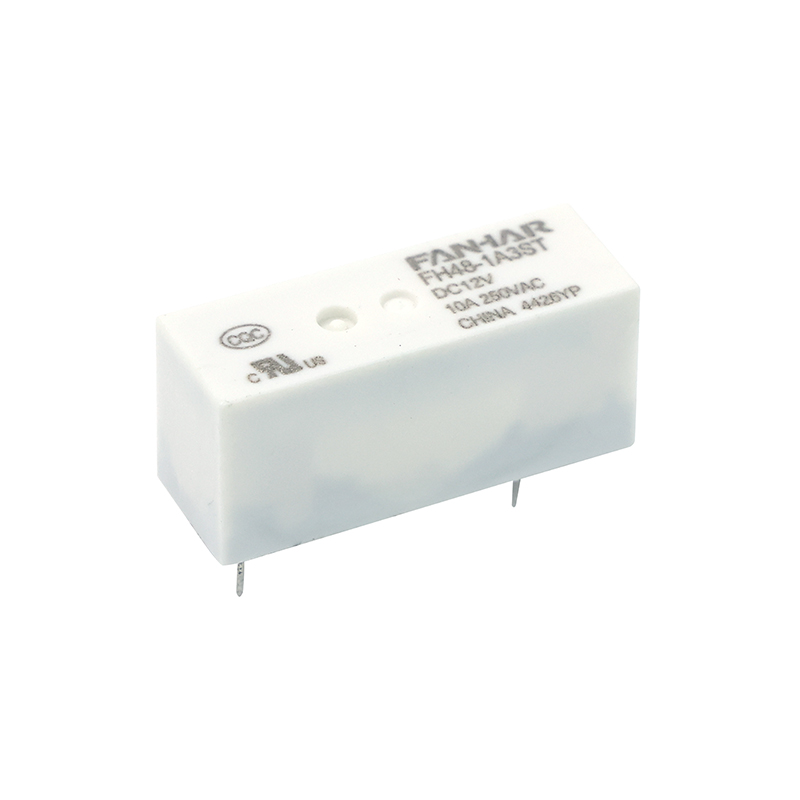

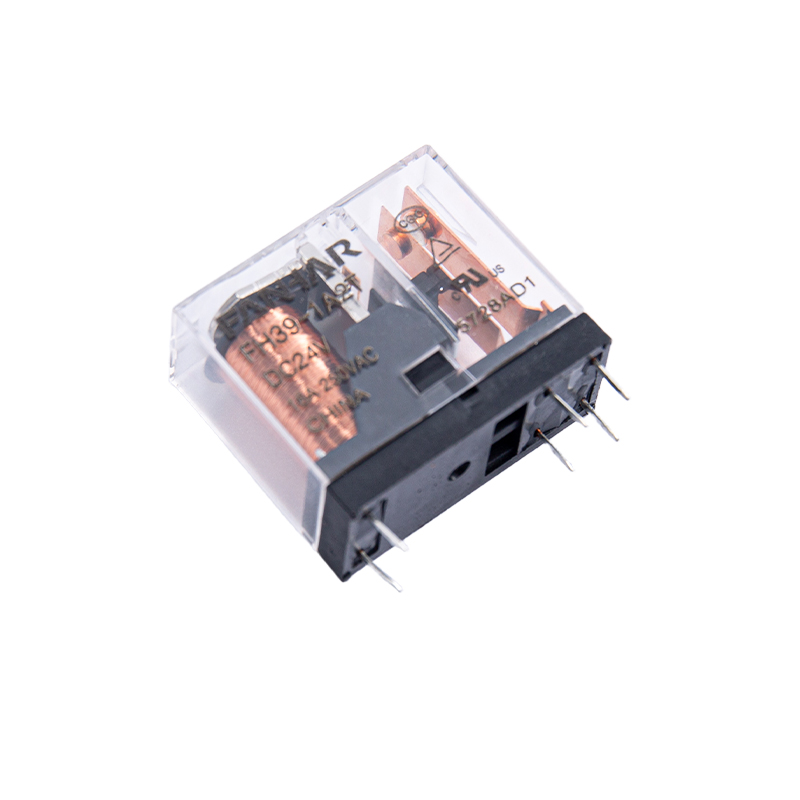

Für OEMs, die gleichzeitig in mehrere Regionen verkaufen, Beschaffung von einem Hersteller, der dies beherrscht Alle drei Marken auf demselben Produkt macht eine parallele Qualifizierung verschiedener Relaistypen überflüssig und reduziert so sowohl die Komplexität des Bestands als auch den Aufwand für die technische Validierung. Unsere Relais verfügen standardmäßig über UL-, TÜV- und CQC-Zertifizierungen und alle Produkte entsprechen den EU-RoHS/REACH-Richtlinien – eine Anforderung, die beim EU-Zoll zunehmend durchgesetzt wird, selbst für B2B-Industriekomponenten.

Fallstricke bei der Relaisauswahl bei Photovoltaik- und Elektrofahrzeug-Ladeanwendungen

Neue Energieanwendungen stellen Schaltanforderungen, die sich erheblich von denen herkömmlicher industrieller Steuerungen unterscheiden. Bei Photovoltaik-Wechselrichtern müssen Relais arbeiten Schalten mit hoher Gleichspannung – oft 600–1000 VDC – wo das Löschen des Lichtbogens aufgrund des Fehlens eines natürlichen Nulldurchgangs des Stroms weitaus schwieriger ist als in Wechselstromkreisen.

Standard-AC-Relais werden häufig falsch in Gleichstromkreisen eingesetzt, was zu anhaltender Lichtbogenbildung, Kontaktverschweißung und potenzieller Brandgefahr führt. Für den Hochspannungs-Gleichstrombetrieb vorgesehene Relais erfordern speziell ausgelegte Kontaktspaltabstände, Lichtbogenkammern und häufig magnetische Lichtbogenausblasmechanismen. Stellen Sie immer sicher, dass im Datenblatt des Relais ausdrücklich eine DC-Schaltleistung bei Betriebsspannung angegeben ist – eine reine AC-Bewertung bietet keine Garantie für eine sichere DC-Unterbrechung.

Bei der Gestaltung von Ladesäulen für Elektrofahrzeuge ist eine weitere Überlegung erforderlich häufige Schaltzyklen erforderlich . Ein kommerzielles Ladegerät der Stufe 2 kann Hunderte von Verbindungs-/Trennzyklen pro Tag über mehrere Stationen hinweg initiieren. Mechanische Lebensdauerwerte von 100.000 Betätigungen oder mehr – kombiniert mit elektrischen Lebensdauerwerten bei Nennlast – sollten Basisanforderungen und keine Premiumspezifikationen sein. Zhejiang Fanhar Electronics hat sein Produktportfolio speziell für neue Energieanwendungen erweitert, mit Relaisdesigns, die für die hohen Zyklen- und Gleichspannungsanforderungen validiert sind, die sowohl in der Photovoltaik- als auch in der Ladeinfrastruktur für Elektrofahrzeuge üblich sind.
