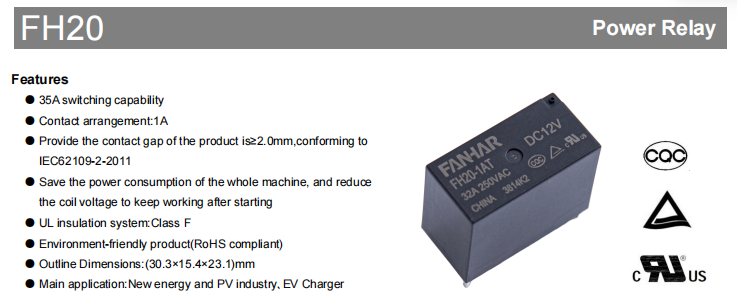

Neues Energierelais der FH20-Serie: Eine hochzuverlässige Schaltlösung für neue Energie- und Ladeanlagen

Angesichts der rasanten Verbreitung neuer Energieerzeugungssysteme, Energiespeichersysteme und Schnellladegeräte für Elektrofahrzeuge spielen Leistungsrelais – als kritische Schaltkomponenten in Stromkreisen – eine entscheidende Rolle bei der Bestimmung der Gesamtstabilität von Geräten durch ihre Strombelastbarkeit, den Sicherheitsisolationsgrad und die langfristige Zuverlässigkeit. Die FH20 Serie ist ein Hochleistungsrelais, das speziell für diese Anforderungen entwickelt wurde. Es kombiniert kompakte Größe, hohe Belastbarkeit und Robustheit in rauen Umgebungen und ist somit die ideale Wahl für Photovoltaik-Wechselrichter , Ladestationen für Elektrofahrzeuge und ähnliche Anwendungen.

Hauptvorteile: Sicher, effizient und hitzebeständig

Ausreichender Kontaktabstand zur Einhaltung der Sicherheitsstandards für Photovoltaik

Die Kontaktlücke nach dem Öffnen des Relais wirkt sich direkt auf die Isolationssicherheit aus. Die FH20-Serie verfügt über einen Kontaktabstand von ≥2,0 mm, was vollständig der Norm IEC 62109-2-2011 „Sicherheitsanforderungen für Stromrichter für den Einsatz in Photovoltaik-Stromversorgungssystemen“ entspricht. Für Photovoltaik-Wechselrichter ist dieser Standard verpflichtend. Der Spalt von 2,0 mm gewährleistet eine effektive Lichtbogenunterbrechung auch unter Überspannungsbedingungen und schützt so nachgeschaltete Schaltkreise und die Sicherheit des Bedieners.

Spannungsreduzierung nach dem Start, um den Stromverbrauch des Systems deutlich zu senken

Der FH20 verwendet eine Arbeitsstrategie, die die Spulenspannung nach dem ersten Einzug reduziertauf. Sobald das Relais geschlossen ist, ist nur eine niedrigere Spulenspannung erforderlich, um den Kontaktzustand aufrechtzuerhalten, wodurch der Spulenstromverbrauch im Vergleich zu kontinuierlichem Vollbetrieb erheblich reduziert wirdSpannungsantrieb. Beispielsweise liegt die Halteleistung beim 12-V-Modell weit unter den 1400 mW, die zum Anziehen erforderlich sind. Diese Funktion ist besonders vorteilhaft für Ladegeräte und Wechselrichter, die einen langen Standby- oder Dauerbetrieb erfordern, da sie den Systemtemperaturanstieg und den Energieverlust effektiv senkt.

UL-Klasse-F-Isolierungssystem für höhere Temperaturtoleranz

Die Hitzebeständigkeit des Isolationssystems bestimmt die Lebensdauer des Relais unter Hochtemperaturbedingungen. Die FH20-Serie verwendet ein von UL anerkanntes Isolationssystem der Klasse F, das eine maximale Spulenwärme ermöglichtPunkttemperatur von 155 °C – 25 °C höher als die übliche Klasse B (130 °C). Dies bedeutet, dass das Relais bei einer Umgebungstemperatur von 85 °C immer noch über einen ausreichenden thermischen Spielraum verfügt, wodurch es sich besonders für Geräte eignet, die in geschlossenen, schlecht belüfteten Umgebungen oder im Freien mit hohen Temperaturen installiert sind.

Umweltfreundliche Materialien, RoHS-konform

Von den Kontakten bis zum Gehäuse verwendet das Produkt Materialien, die den RoHS-Anforderungen entsprechen, frei von Blei, Quecksilber, sechswertigem Chrom und anderen gefährlichen Substanzen sind und eine Barriere gewährleistenKostenloser Export in Regionen mit strengen Umweltauflagen, wie zum Beispiel die EU.

Belastbarkeit und elektrische Parameter

Die FH20-Serie verfügt über eine 1A-Kontaktanordnung (einpoliger Umschalter, normalerweise offen) mit AgSnO₂-Kontaktmaterial (Silberzinnoxid). Dieses Material bietet eine hervorragende Beständigkeit gegen Schweißen und Lichtbogenerosion und eignet sich daher besonders für das häufige Schalten von Hochstrom-Widerstandslasten.

Die wichtigsten elektrischen Nennwerte sind in der folgenden Tabelle zusammengefasst:

Parameter Wert
Kontaktvereinbarung 1A
Kontaktmaterial AgSnO₂
Nennlast (ohmsch) 32 A   250 VAC
Maximaler Schaltstrom 35 A
Maximale Schaltspannung 277 VAC
Maximale Schaltleistung 8750 VA
Zulässige Mindestlast 5 VDC / 100 mA
Kontaktwiderstand (anfänglich) ≤100 mΩ (bei 6 VDC, 1 A)
Spannungsfestigkeit (zwischen offenen Kontakten) 2500 VAC, 1 Min
Spannungsfestigkeit (Spule zu Kontakten) 4500 VAC, 1 Min
Betriebszeit ≤20 ms
Release-Zeit ≤10 ms

Der niedrige Kontaktwiderstand sorgt für minimale Leitungsverluste, während die hohe Spannungsfestigkeit einen ausreichenden Sicherheitsspielraum für die Hoch-Niederspannungs-Isolation bietet. Die Betätigungs- und Freigabezeiten erfüllen die Anforderungen an die Reaktionsgeschwindigkeit der meisten industriellen Steuerungs- und Leistungselektronikanwendungen.

Spulenspezifikationen und Auswahlhilfe

Der FH20 bietet mehrere Standardspulenspannungen von 5 V bis 24 V, alle mit einer Nennleistung von 1400 mW. Nachfolgend sind die wichtigsten elektrischen Parameter für häufig verwendete Modelle zusammengefasst, damit sie schnell an die Steuerspannung Ihres Systems angepasst werden können:

Nennspannung

Betriebsspannung

VDC

Spannung freigeben

VDC

Nennstrom (±10 %)

Spulenwiderstand (±10 %)
DC 5 V ≤3,75 ≥0,25 280mA 17,8 Ω
Gleichstrom 12 V ≤9,00 ≥0,60 116,7 mA 102,8 Ω
Gleichstrom 18 V ≤13,50 ≥0,90 77,8 mA 231,4 Ω
Betriebszeit ≤18,00 ≥1,20 58,3 mA 411,4 Ω

Auswahltipp : Die Betriebsspannung ist das Minimum, das für eine zuverlässige Ansteuerung erforderlich ist. Die Antriebsspannung sollte so ausgelegt sein, dass sie diesen Wert nicht unterschreitet. Die Auslösespannung bestimmt die Abfallempfindlichkeiterlischt beim Ausschalten. Wenn ein extrem niedriger Stromverbrauch von entscheidender Bedeutung ist, kann eine höhere Spulenspannung (z. B. 24 V) gewählt werden, da der Betriebsstrom geringer ist und in Kombination mit der Hold-After-Start-Funktion der Gesamtstromverbrauch weiter reduziert werden kann.

Mechanische Robustheit und Umweltanpassungsfähigkeit

Neue Energieanlagen sind häufig Vibrationen, Stößen und großen Temperaturschwankungen ausgesetzt. Die FH20-Serie zeichnet sich durch mechanische Leistung aus:

Stoßfestigkeit : Funktionsschock bis zu 196 m/s² (20 g), zerstörerischer Schock bis zu 980 m/s² (100 g), ausreichend, um unbeabsichtigten Stößen während des Transports und der Installation standzuhalten.

Vibrationsfestigkeit : 10 Hz ~ 55 Hz bei 1,5 mm Amplitude, was einen stabilen Betrieb in der Nähe von Vibrationsquellen wie Lüftern und Kompressoren gewährleistet.

Betriebstemperaturbereich : -40 °C ~ 85 °C, deckt Außenbedingungen in den meisten Regionen Chinas ab; Feuchtigkeitstoleranz von 5 % bis 85 % für feuchte Umgebungen.

In Bezug auf die Lebensdauer beträgt die mechanische Lebensdauer 2×10⁵ Schaltvorgänge, während die elektrische Lebensdauer (ohmsche Last, 32 A 250 VAC, EIN/AUS = 1 s / 9 s) 3×10⁴ Schaltvorgänge erreicht, was einer mehrjährigen normalen Nutzung in Ladegeräten, Wechselrichtern und ähnlichen Geräten entspricht.

Gehäusestile und Umgebungsauswahl

Der FH20 ist in zwei internen Schutzarten erhältlich, so dass Sie entsprechend der Sauberkeit der tatsächlichen Arbeitsumgebung wählen können:

Flussmittelgeschützter Typ : Geeignet für saubere Innenräume ohne korrosive Gase (H₂S, SO₂, NO₂ usw.) und leitfähigen Staub. Dieser Typ verhindert das Eindringen von Flussmittel beim Löten und bietet Kostenvorteile.

Kunststoffversiegelter Typ : Empfohlen für unreine Umgebungen, die korrosive Gase oder Staub enthalten können, wie z. B. Industriestandorte oder Außenschränke. Die versiegelte Konstruktion isoliert externe Verunreinigungen effektiver und sorgt so für eine lange Lebensdauerbedingt geringer Kontaktwiderstand.

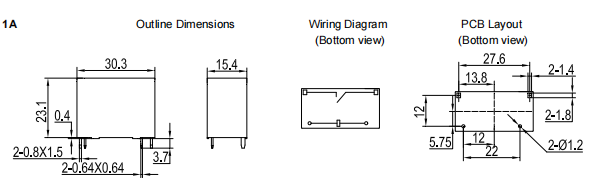

Beide Typen haben die gleichen Außenmaße: 30,3 mm (L) × 15,4 mm (B) × 23,1 mm (H). Sie sind für die Standard-PCB-Stiftmontage konzipiert und wiegen etwa 20,7 g. Die Toleranzen des PCB-Layouts sollten innerhalb von ±0,1 mm liegen. Die Außenmaßtoleranzen entnehmen Sie bitte den detaillierten Hinweisen im Datenblatt.

Internationale Zulassungen auf einen Blick

Die FH20-Serie verfügt über die erforderlichen Sicherheitszertifizierungen für wichtige globale Märkte und erleichtert so den Export Ihrer Endprodukte:

Zustimmung Aktenzeichen Zugelassene Nennwerte (resistiv)
UL / CUL E475405 32 A / 35 A   250 VAC, 85 °C
TÜV R 50581364 32 A / 35 A   250 VAC, 85 °C
CQC CQC23002383075 32 A / 35 A   250 VAC, 85 °C

Alle drei Zertifizierungen verwenden AgSnO₂-Kontakte und decken sowohl kontinuierliche 32 A- als auch maximale 35 A-Nennwerte bei einer Temperaturklasse von 85 °C ab und gewährleisten so die Einhaltung unter extremen Betriebsbedingungen.

Häufig gestellte Fragen

F1: Wie groß ist der Kontaktabstand des Relais der FH20-Serie? Entspricht es den Standards der Photovoltaik-Industrie?

Der Kontaktabstand beträgt ≥2,0 mm und entspricht vollständig der IEC 62109-2-2011 „Sicherheitsanforderungen für Stromrichter zur Verwendung in Photovoltaik-Stromversorgungssystemen“.

F2: Welche Spulenspannungsoptionen sind verfügbar?

Zu den Standardspulenspannungen gehören 5 V, 6 V, 12 V, 18 V und 24 V Gleichstrom, alle mit einer Nennleistung von 1400 mW. Informationen zu spezifischer Betriebsspannung, Auslösespannung und Spulenwiderstand finden Sie in der Tabelle „Spulenspezifikationen und Auswahlhilfe“ oben.

F3: Wie hoch ist die mechanische und elektrische Lebenserwartung?

Die mechanische Lebensdauer beträgt 2×10⁵ Schaltspiele; Die elektrische Lebensdauer (Raumtemperatur, ohmsche Last 32 A 250 VAC, EIN/AUS = 1 s/9 s) beträgt 3×10⁴ Schaltspiele.

F4: Wie hoch sind der anfängliche Kontaktwiderstand und der Isolationswiderstand?

Anfänglicher Kontaktwiderstand ≤100 mΩ (bei 6 VDC, 1 A); anfänglicher Isolationswiderstand ≥1000 MΩ (bei 500 VDC).

F5: Welche Vorsichtsmaßnahmen sollten während der Verwendung getroffen werden?

Bitte lassen Sie das Relais nicht fallen, um Schäden an internen mechanischen Strukturen und anfänglichen Leistungsparametern zu vermeiden. Außerdem können sich die Spezifikationen aufgrund von Verbesserungen ändern; Bestätigen Sie vor der Serienproduktion die neueste Version beim Hersteller.
