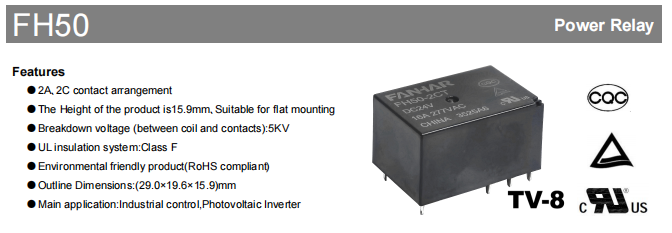

FH50 Industrierelais

Im aktuellen, sich schnell verändernden Bereich der industriellen Automatisierung und der erneuerbaren Energien gehen die Anforderungen an grundlegende Systemkomponenten – Relais – über die grundlegende Rolle des „Aktivierens und Deaktivierens von Schaltkreisen“ hinaus. Sie müssen nun raueren Umgebungen standhalten, höhere Stromlasten bewältigen, eine längere Lebensdauer gewährleisten und strenge globale Umweltvorschriften einhalten. Heute bieten wir eine ausführliche Analyse des FH50-Hochleistungsrelais, eines 16-A-Hochleistungsgeräts, das speziell für anspruchsvolle Anwendungen wie industrielle Steuerungen und Photovoltaik-Wechselrichter entwickelt wurde.

Kernvorteile

Das FH50 ist mehr als nur ein Relais; Es ist ein solides Bekenntnis zur Systemstabilität. Seine Kernstärken zeigen sich in folgenden Aspekten:

High-Density-Design, flexible Installation

Mit kompakten Abmessungen von nur 29,0 mm (L) x 19,6 mm (B) x 15,9 mm (H) eignet es sich aufgrund seiner geringen Stellfläche hervorragend für die flache Montage. Dies spart effektiv wertvollen Platz auf der Leiterplatte und passt perfekt zum modernen Trend zur Miniaturisierung und zum High-Density-Design in Industrieanlagen. Seine leichte Bauweise von ca. 16,5 g erleichtert zudem die automatisierte Montage und Produktion.

Elektrische Isolierung und Sicherheit

Ultrahohe Spannungsfestigkeit: Die Spannungsfestigkeit zwischen Spule und Kontakten erreicht erstaunliche 5000 VAC. Dies gewährleistet eine starke elektrische Isolierung des Systems und schützt so die Niederspannungs-Steuerschaltung vor Fehlern auf der Hochspannungsseite – eine wichtige Eigenschaft bei Hochspannungsanwendungen wie Photovoltaik-Wechselrichtern.

Isolationsbewertung: Der anfängliche Isolationswiderstand erreicht 1000 MΩ (bei 500 VDC), was einen vernachlässigbaren Leckstrom gewährleistet.

Isoliersystem der UL-Klasse F: Dies bedeutet, dass die Isoliermaterialien Temperaturen von bis zu 155 °C standhalten können, was einen erheblichen Sicherheitsspielraum und eine verbesserte Zuverlässigkeit bietet.

Leistungsstarke Lasthandhabungsfähigkeit

16 A Nennlast: Es kann problemlos eine 16 A ohmsche Last bei 277 VAC verarbeiten, mit einer maximalen Schaltleistung von bis zu 4432 VA. Dies reicht aus, um verschiedene Industriemaschinen, Motoren, Heizungen und weitere Geräte zu betreiben.

Hochwertige Kontakte: Verwendet umweltfreundliches AgSnO2-Kontaktmaterial (Silberzinnoxid). Im Vergleich zu herkömmlichem AgCdO bietet AgSnO2 Beständigkeit gegen Schweißen und Lichtbogenerosion, was zu einer außergewöhnlichen Leistung bei Anwendungen mit hohem Strom und hohem Einschaltstrom führt und die elektrische Lebensdauer deutlich verlängert.

Minimale Lastfähigkeit: Unterstützt minimale Lasten bis hinunter zu 5 VDC und 100 mA, was den Einsatz in einigen Signalschaltszenarien ermöglicht und dadurch seine Vielseitigkeit erhöht.

Schnelle Reaktion und hohe Robustheit

Schneller Betrieb: Betriebszeit ≤10 ms, Freigabezeit ≤5 ms, erfüllt die Anforderungen für eine schnelle Reaktion in industriellen Steuerungssystemen.

Breite Anpassungsfähigkeit an die Umwelt: Der Betriebstemperaturbereich reicht von -40 °C bis 85 °C, mit einem Feuchtigkeitsbereich von 5 % bis 85 %. Es funktioniert sowohl bei extremer Kälte als auch bei starker Hitze zuverlässig.

Hervorragende mechanische Leistung: Weist eine Stoßfestigkeit von 10 g (Betrieb) und 100 g (Katastrophe) sowie eine Vibrationsfestigkeit von 10 Hz bis 55 Hz und einen DA von 1,5 mm auf. Dies garantiert eine zuverlässige Funktionalität in industriellen Umgebungen, die mechanischen Vibrationen und Stößen ausgesetzt sind.

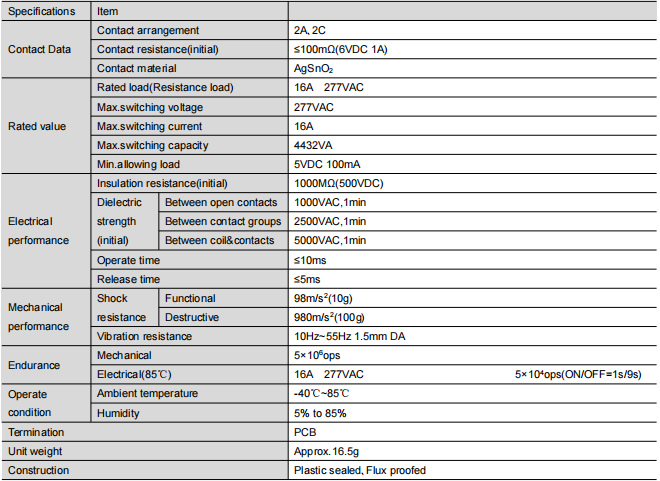

Eingehende technische Parameteranalyse (wesentlich für die Auswahl)

Um Sie bei der genaueren Auswahl zu unterstützen, bieten wir eine tiefergehende Interpretation der wichtigsten technischen Parameter an:

Typische Anwendungen: Über PV und industrielle Steuerung hinaus

Während seine Hauptanwendungen industrielle Steuerungen und Photovoltaik-Wechselrichter sind, wird der FH50 aufgrund seiner Leistung auch häufig in folgenden Bereichen eingesetzt:

PV-Wechselrichter: Für Schalt- und Schutzschaltungen sowohl auf der Gleichstrom- als auch auf der Wechselstromseite. Die hohe Spannungsfestigkeit passt perfekt zur Hochspannungsumgebung von PV-Anlagen.

Industrielle Schalttafeln: Funktionieren als Vermittler zwischen SPS, Zeitgebern, Temperaturreglern und externen Lasten, einschließlich Motoren, Magnetventilen und Heizungen.

Smart Home/Gebäudeautomation: Wird in Hochleistungsbeleuchtungsregelungen, HVAC-Systemen, Pumpenmanagement usw. eingesetzt.

Ladeausrüstung für Elektrofahrzeuge: Funktioniert in AC-Ladesäulen als Schlüsselkomponente für die Steuerung der Pilot- und Hauptstromkreisumschaltung.

Energieverwaltung: Zur Leistungsumschaltung und Ausgangssteuerung in Geräten wie USVs und Spannungsreglern.

Auswahl- und Nutzungsleitfaden: Wie trifft man die beste Wahl?

In der Dokumentation werden zwei Strukturtypen hervorgehoben, die für den Auswahlprozess von entscheidender Bedeutung sind:

Flussmittelgeschützter Typ:

Empfohlene Umgebung: Saubere Umgebungen, z. B. in Haushaltsgeräten oder klimatisierten Verteilerschränken. Es verhindert effektiv das Eindringen von Flussmittelgasen in das Relais während des PCB-Lötprozesses.

Hinweis: Es bietet keinen vollständigen Schutz gegen das Eindringen von externen korrosiven Gasen (wie H2S, SO2, NO2) und Partikeln.

Kunststoffversiegelter Typ:

Empfohlene Umgebung: Unreine oder abrasive Bedingungen, einschließlich Chemieanlagen, Maschinen im Freien oder Werkstätten mit erhöhter Staubkonzentration. Seine internen Kontakte sind vollständig von der Außenumgebung isoliert und bieten Korrosionsbeständigkeit und Staubschutz.

Fazit: Wenn Sie extreme Anforderungen an die Langzeitzuverlässigkeit stellen oder die endgültige Betriebsumgebung nicht vorhersagen können, ist die Entscheidung für den kunststoffversiegelten Typ die robustere Lösung.

Installations- und Design-Erinnerungen

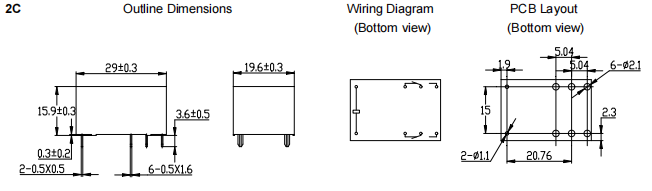

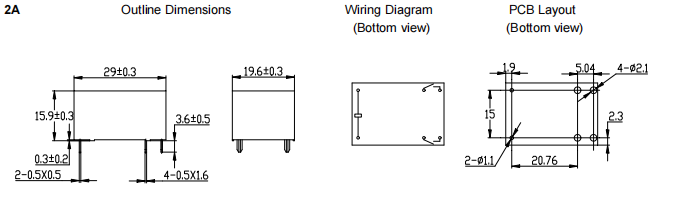

Halten Sie sich strikt an die empfohlene PCB-Layouttoleranz (±0,1 mm) und die Toleranzen der Umrissabmessungen, um eine ordnungsgemäße Montage- und Lötqualität sicherzustellen.

Vermeiden Sie es, das Produkt während der Handhabung und Installation fallen zu lassen oder starken Stößen auszusetzen, da dies zu Veränderungen seiner internen Parameter führen kann.

Zusammenfassung und Ausblick

Das Hochleistungsrelais FH50 zeichnet sich durch seine kompakte Größe, eine Isolationsspannung von bis zu 5 kV, eine erhebliche Belastbarkeit von 16 A und umfassende internationale Sicherheitszertifizierungen (UL, TÜV, CQC) aus und stellt eine hervorragende Wahl für die Bereiche industrielle Steuerung und erneuerbare Energien dar. Es geht über eine einfache Schaltkomponente hinaus; Es fungiert als wichtiger Verbündeter, der die dauerhafte, zuverlässige Leistung Ihres Systems gewährleistet und die Wettbewerbsfähigkeit Ihrer Produkte auf dem Markt steigert.

Das FH50 ist eine beispielhafte Option für diejenigen, die ein leistungsstarkes und äußerst zuverlässiges Leistungsrelais suchen und eine Erkundung und Bewertung wert sind. Kontaktieren Sie uns umgehend, um Muster und technische Unterstützung zu erhalten, und lassen Sie den FH50 Ihr bevorstehendes Projekt schützen!

Haftungsausschluss: Die Parameter in diesem Artikel wurden auf der Grundlage öffentlicher Datenblätter zusammengestellt. Informationen zur spezifischen Auswahl und zum Design finden Sie im offiziellen aktuellen Datenblatt. Produktspezifikationen können ohne vorherige Ankündigung geändert werden.
