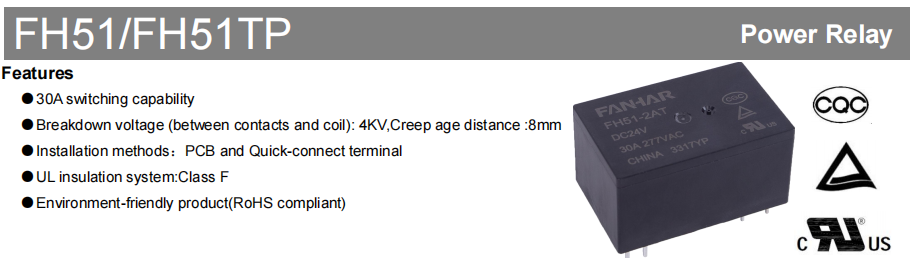

FH51/FH51TP Industrierelais

Relais sind wichtige Steuerteile in modernen Industriesteuerungen, Haushaltsgeräten und Energiesystemen. Ihre Zuverlässigkeit, Sicherheit und Langlebigkeit wirken sich direkt darauf aus, wie gut das System funktioniert und wie Benutzer es empfinden. Die Hochleistungsrelais der FH51/FH51TP-Serie bieten hervorragende Schaltfähigkeit, Isolationsleistung und flexible Montageoptionen und bieten stabile, sichere und langlebige Steuerungslösungen für eine Vielzahl von Hochlastanwendungen.

Produktübersicht

Die Relais der Serie FH51 nutzen ein UL-Isoliersystem der Klasse F und bieten eine maximale Schaltkapazität von bis zu 50 A. Sie unterstützen zwei Montagemethoden – Leiterplattenklemmen und Schnellverbindungsklemmen –, um unterschiedliche strukturelle Designs und Produktionsprozesse zu berücksichtigen. Die Produkte entsprechen den RoHS-Umweltstandards und eignen sich daher für Anwendungen mit strengen Anforderungen an Sicherheit, Umweltschutz und langfristige Zuverlässigkeit.

Hauptvorteile

Hochlastschaltfähigkeit für Hochleistungsgeräte

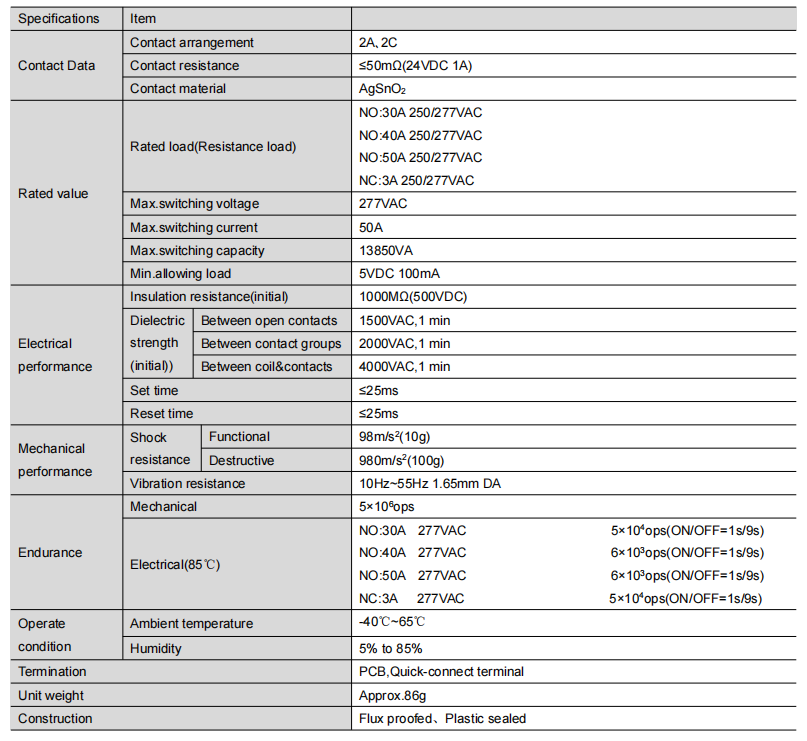

Normalerweise offene (NO) Kontakte unterstützen 30 A/40 A/50 A bei 250/277 VAC; Normalerweise geschlossene (NC) Kontakte unterstützen 3A bei 250/277VAC

Die maximale Schaltleistung erreicht 13.850 VA und ist für den Betrieb von Hochleistungsgeräten wie Klimakompressoren, Heizungen und Industriemotoren geeignet

Hervorragende Isolierung und Spannungsfestigkeit für die Systemsicherheit

Spannungsfestigkeit zwischen Spule und Kontakten: 4000 VAC, wodurch eine zuverlässige Isolierung zwischen Hoch- und Niederspannungskreisen gewährleistet wird

Kriechstrecke: 8 mm, wodurch der elektrische Sicherheitsspielraum effektiv erhöht und das Leckagerisiko verringert wird

Anfänglicher Isolationswiderstand: 1000 MΩ (bei 500 VDC) für langfristig stabilen Betrieb

Mehrere Kontaktanordnungen und Montageoptionen für flexible Anpassung

Erhältlich mit 2A (zwei Schließerkontakte) und 2C (zwei Wechselkontakte), um verschiedene Anforderungen an die Steuerlogik zu erfüllen

Wählen Sie zwischen Leiterplattenklemmen oder Schnellverbindungsklemmen (TP), um die automatisierte Montage und Wartung vor Ort zu erleichtern und so die Produktionseffizienz zu verbessern

Großer Spulenspannungsbereich und geringer Stromverbrauch

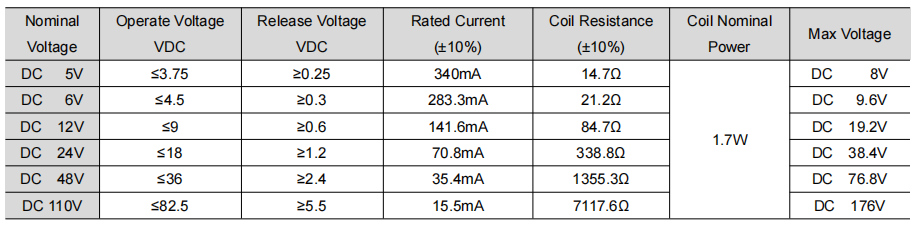

Spulenspannungsoptionen: DC 5 V / 6 V / 12 V / 24 V / 48 V / 110 V, kompatibel mit verschiedenen Steuerkreisen

Nennleistung: 1,7 W, wodurch zuverlässige Einzugsleistung mit der Energieeffizienz des Systems in Einklang gebracht wird

Robuste Leistung in rauen Umgebungen

Betriebstemperaturbereich: -40℃ bis 65℃, geeignet für extreme Kälte und hohe Temperaturen

Vibrationsfestigkeit: 10 Hz ~ 55 Hz, 1,65 mm DA; Schockfestigkeit: 980 m/s² (100 g), ideal für Industrieanlagen mit häufigen Vibrationen

Erhältlich in flussmittelfester und kunststoffversiegelter Ausführung, um der Umweltfreundlichkeit gerecht zu werden:

Flussmittelbeständig: empfohlen für saubere Umgebungen ohne H₂S, SO₂, NO₂ und Staub

Kunststoffversiegelt: Empfohlen für unsaubere Umgebungen, die die oben genannten Verunreinigungen enthalten, wodurch die langfristige Zuverlässigkeit erhöht wird

Typische Anwendungen

Haushaltsgeräte: Klimaanlagen, Warmwasserbereiter, Mikrowellenherde, elektrische Heizgeräte, Luftentfeuchter

Industrielle Steuerung: Motorsteuerung, Energiemanagementsysteme, Automatisierungsgeräte, industrielle Heizgeräte

Energiesysteme: Intelligente Zähler, Stromverteilungssteuerung, Ladeeinrichtungen, neue Energieausrüstung

Zusammenfassung

Die Hochleistungsrelais der FH51/FH51TP-Serie vereinen hohe Belastbarkeit, starke Isolationsleistung, flexible Konfiguration und Anpassungsfähigkeit an raue Umgebungen und sind damit die ideale Wahl für hochzuverlässige Steuerungssysteme. Ob für Haushaltsgeräte, Industrieanlagen oder Stromversorgungssysteme, die FH51-Serie bietet eine stabile, sichere und langlebige Kernsteuerungskomponente für Ihre Designs.
