Zuhause / Nachrichten / Branchennachrichten / Was ist der Unterschied zwischen einem elektromechanischen Relais und einem Halbleiterrelais? – EMR vs. SSR erklärt
Grundlegendes Verständnis von Relais
Ein Relais ist ein automatisches Schaltgerät, das ein kleines Stromsignal zur Steuerung eines Hochstromkreises verwendet. In der industriellen Automatisierung, Haushaltsgeräten, Energiesystemen und Kommunikationsgeräten dienen Relais sowohl als „Brücke“ als auch als „Wächter“. Sie können Signale verstärken, Schaltkreise isolieren und durch logische Kombinationen komplexe Steuerfunktionen erreichen.
Unter den zahlreichen Relaiskategorien sind elektromechanische Relais (EMR) und Halbleiterrelais (SSR) die beiden am weitesten verbreiteten Typen. Während ihre funktionalen Ziele ähnlich sind – beide „steuern das Schalten von Ausgangskreisen über Steuersignale auf der Eingangsseite“ – unterscheiden sich ihre Funktionsprinzipien und internen Strukturen grundlegend. Dies führt zu Unterschieden in der Lebensdauer, Reaktionsgeschwindigkeit, Zuverlässigkeit und geeigneten Anwendungsszenarien. Das Verständnis dieser Unterschiede hilft Ingenieuren, optimale Entscheidungen basierend auf den Projektanforderungen zu treffen.
Funktionsprinzipien elektromagnetischer Relais und Halbleiterrelais

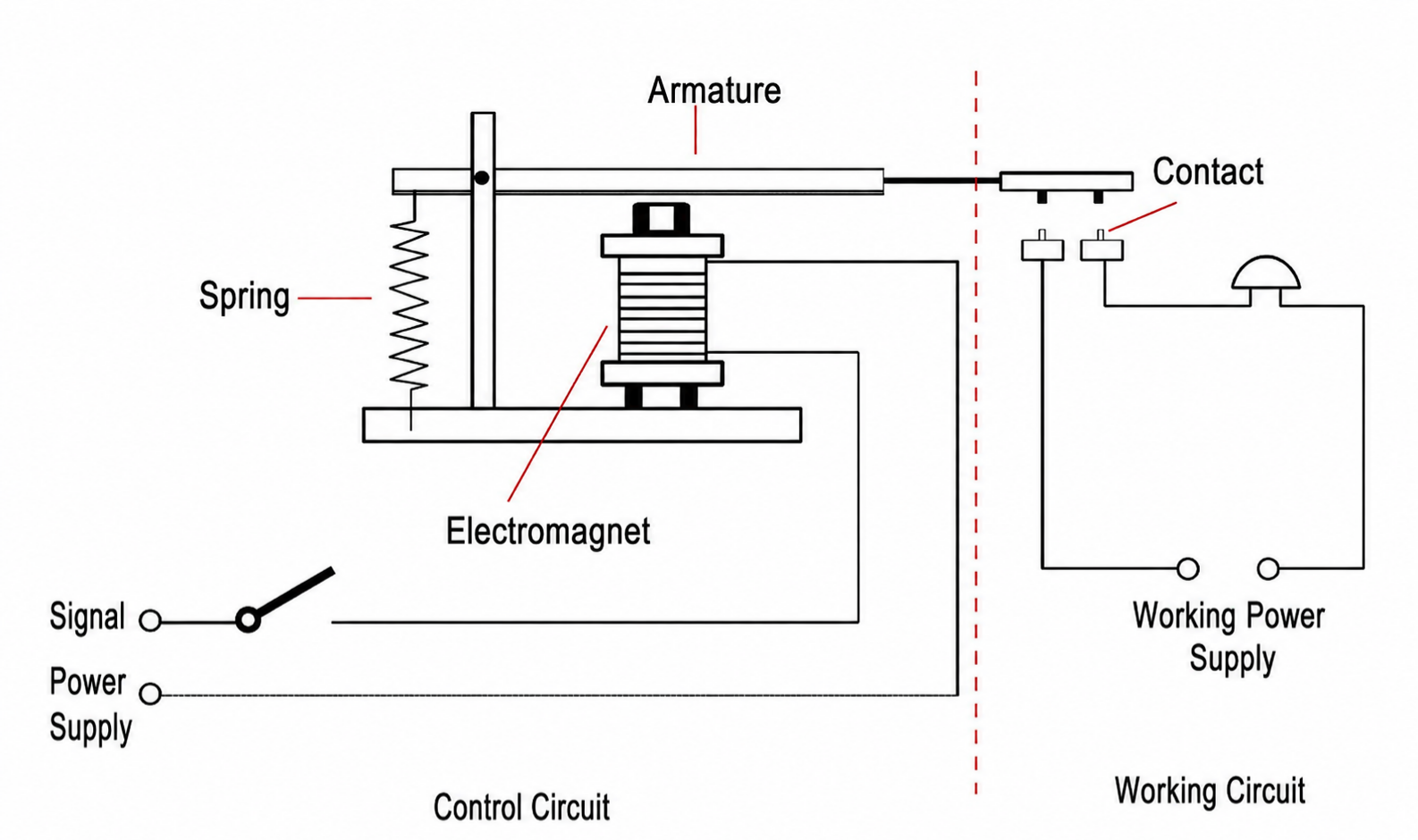

Elektromagnetisches Relais (EMR)
Die Geschichte elektromagnetischer Relais reicht bis zur Entwicklung der Telegrafentechnik im 19. Jahrhundert zurück. Ihr Betrieb basiert auf elektromagnetischer Induktion: Wenn die Spule am Steuerende erregt wird, erzeugt sie ein Magnetfeld, das den Anker anzieht, wodurch mechanische Kontakte geschlossen oder geöffnet werden und dadurch der Lastkreis gesteuert wird.
Eigenschaften:
- Enthält physisch bewegliche Teile (Kontakte und Anker).
- Der Steuerungsprozess ähnelt einem „physischen Schalter“ mit intuitiven und klaren Ein-/Aus-Zuständen.
- Vorbehaltlich mechanischer Abnutzung, Lichtbogenbildung und Kontaktprellproblemen.

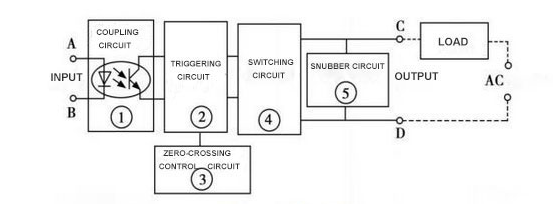

Halbleiterrelais (SSR)
Halbleiterrelais sind ein neuer Relaistyp, der in den letzten Jahrzehnten mit der Entwicklung von Leistungshalbleiterbauelementen entstanden ist. Sie enthalten intern keine mechanischen Kontakte und bestehen typischerweise aus Komponenten wie Optokopplern, Thyristoren (SCRs), Triacs, MOSFETs oder IGBTs. Das Steuersignal am Eingangsende ist optisch isoliert und steuert dann die Leistungshalbleiterbauelemente zum Ein- und Ausschalten und steuert so den Lastkreis.
Eigenschaften:
- Keine mechanischen Komponenten; Die Umschaltung erfolgt durch elektronische Elemente.
- Hohe Schaltgeschwindigkeit (typischerweise im Millisekunden- oder sogar Mikrosekundenbereich).
- Leiser Betrieb ohne Lichtbogenbildung oder mechanischen Verschleiß.
- Zeigt einen Vorwärtsspannungsabfall und einen geringen Leckstrom.
Wesentliche Leistungs- und charakteristische Unterschiede
Leistungsschwankungen bei Relais bestimmen häufig direkt deren Einsatzwert. Zu den wichtigsten Unterscheidungen gehören:
Schaltgeschwindigkeit
Elektromagnetische Relais, die durch mechanische Betätigung eingeschränkt werden, schalten typischerweise innerhalb von 5–20 Millisekunden. Vollständig durch elektronische Komponenten gesteuerte Halbleiterrelais erreichen Reaktionszeiten unter 1 Millisekunde und eignen sich daher für die Hochfrequenzsteuerung.
Lebensdauer und Zuverlässigkeit
Die EMR-Lebensdauer hängt von der Kontakthaltbarkeit ab. Während die mechanische Lebensdauer Millionen von Zyklen erreichen kann, erreicht die elektrische Lebensdauer häufig ihren Höhepunkt bei Hunderttausenden von Zyklen, wobei es bei hohen Strömen oder häufigen Schaltbedingungen zu einer erheblichen Verschlechterung kommt. SSRs weisen keinen mechanischen Verschleiß auf und bieten theoretisch eine nahezu unbegrenzte Lebensdauer. Sie können langfristig stabil arbeiten, solange die elektronischen Komponenten intakt bleiben.
Lärm und elektromagnetische Störungen
EMRs erzeugen beim Schalten ein „Klick“-Geräusch und Lichtbögen zwischen Kontakten können elektromagnetische Störungen verursachen. SSRs arbeiten völlig geräuschlos und ohne Lichtbogenbildung, wodurch sie sich besonders für geräuschempfindliche Medizin-, Labor- und Kommunikationsgeräte eignen.
Stromverbrauch und Wärmeerzeugung
EMRs verbrauchen Strom, wenn sie die Spule mit Strom versorgen, aber der Spannungsabfall an den Kontakten ist im leitenden Zustand äußerst gering, was zu einem vernachlässigbaren zusätzlichen Stromverbrauch im Lastabschnitt führt. SSRs erzeugen aufgrund des Abfalls ihrer Leitungsspannung bei steigendem Laststrom spürbare Wärme, was ein zusätzliches Wärmeableitungsdesign erforderlich macht.
Isolation und Sicherheit
EMRs weisen bei geöffneten Kontakten praktisch keinen Leckstrom auf und bieten so eine hervorragende Isolierung. SSRs weisen im ausgeschalteten Zustand typischerweise einen geringen Leckstrom auf, was bei Anwendungen, die „Null-Leckage“ erfordern (z. B. Messgeräte, medizinische Geräte), besondere Aufmerksamkeit erfordern.
Anwendungsszenarien und Auswahlüberlegungen
Die Auswahl des Relais hängt vom Lasttyp, der Steuerfrequenz, der Betriebsumgebung und den Budgetbeschränkungen ab.
Geeignete Szenarien für elektromagnetische Relais
Niederfrequenzsteuerung : Traditionelle Lasten wie Beleuchtung, Heizungen und Motoren.
Hohe Stromstöße : EMR-Kontakte halten Einschaltströmen besser stand.
Budgetbeschränkungen : EMRs bieten niedrige Kosten sowie einfache Wartung und Austausch.
Geeignete Szenarien für Halbleiterrelais
Hochfrequenzsteuerung : Schnelles Umschalten in automatisierten Produktionslinien.
Lärmempfindliche Umgebungen : Krankenhäuser, Labore, Präzisionsinstrumente.
Harte Bedingungen : SSRs bieten eine höhere Zuverlässigkeit in Umgebungen mit starken Vibrationen oder hoher Luftfeuchtigkeit.
Trend zur Hybridnutzung
Ingenieure kombinieren häufig EMRs und SSRs innerhalb von Systemen. Beispielsweise übernehmen SSRs das Hochfrequenz-Schnellschalten, während EMRs für die endgültige Isolierung oder Nottrennung des Stromkreises sorgen. Dieser Ansatz verlängert die Lebensdauer und senkt gleichzeitig die Kosten.
Vergleich von Lebensdauer- und Zuverlässigkeitstests
Die Lebensdauer ist eine entscheidende Kennzahl bei Anwendungen im Relais-Engineering. Experimentelle Daten veranschaulichen:
- Ein typischer EMR erreicht 100.000 elektrische Zyklen bei Nennstrom, bei geringer Last sind es sogar 500.000 Zyklen.
- Unter identischen Bedingungen kann ein SSR problemlos mehreren zehn Millionen Schaltvorgängen standhalten, wobei seine Lebensdauer weitgehend von der Spannungsfestigkeit und der Wärmeableitung seiner Halbleiterkomponenten abhängt.
Darüber hinaus sind SSRs in rauen Umgebungen in der Regel besser als EMRs. Beispielsweise können EMR-Kontakte bei hoher Luftfeuchtigkeit oder starken Vibrationen oxidieren, abprallen oder sogar festfressen, während SSRs von mechanischen Faktoren unberührt bleiben.
Zukünftige Entwicklungstrends
Mit dem Aufkommen intelligenter Fertigung, des Internets der Dinge und neuer Energien entwickelt sich die Nachfrage nach Relais in neue Richtungen:
Hochfrequenzsteuerung : Da Automatisierungsgeräte zunehmend auf Hochgeschwindigkeitssteuerung angewiesen sind, wird der SSR-Marktanteil weiter wachsen.
Hohe Leistungs- und thermische Optimierung : Fortschritte in der Halbleitertechnologie werden die Leitungsverluste in neuen SSRs schrittweise reduzieren und die Abhängigkeit von der Wärmeableitung verringern.
Intelligente Relais : Zukünftige Relais könnten Statusüberwachung, Selbstschutz und Fernkommunikationsfunktionen integrieren und sich zu „intelligenten Modulen“ weiterentwickeln.
Hybridrelais : Durch die Kombination der hohen Strombelastbarkeit von EMR mit der Hochgeschwindigkeitsschaltleistung von SSR werden Hybridrelais von immer mehr Herstellern entwickelt.
Vergleichstabelle – Elektromagnetische Relais vs. Halbleiterrelais
| Aspekt | Elektromagnetisches Relais (EMR) | Halbleiterrelais (SSR) |
|---|---|---|
| Funktionsprinzip | Elektromagnetische Spule treibt mechanische Kontakte an | Halbleiterbauelemente schalten ein/aus |
| Schaltgeschwindigkeit | 5 – 20 ms | < 1 ms |
| Lebensdauer | Mechanischer Verschleiß, ~10⁴ – 10⁶ Zyklen | Nahezu unendlich, nur durch die Lebensdauer der Halbleiter begrenzt |
| Lärm | Hörbares „Klick“ | Völlig still |
| Lichtbögen und Interferenzen | Lichtbogenbildung und EMI vorhanden | Keine Lichtbögen, geringe Interferenz |
| Strom & Wärme | Spule verbraucht Strom; Kontakte haben einen sehr geringen Abfall | Leitungsspannungsabfall; erfordert Kühlkörper |
| Leckstrom | Im geöffneten Zustand nahezu Null | Es liegt ein geringer Leckstrom vor |
| Kosten | Niedrigere Anschaffungskosten; einfache Wartung | Im Voraus höher; benötigt thermisches Design |
| Typische Anwendungen | Niedrigfrequente, kostensensible Szenarien mit hohen Spannungsspitzen | Hochfrequente, leise, raue oder langfristige Szenarien |
Häufig gestellte Fragen
F1: Können ein EMR und ein SSR direkt ausgetauscht werden?
Nein, nicht einfach. Ihre Antriebsanforderungen (Spule vs. DC/AC-Eingang), Ausgangseigenschaften (mechanischer Kontakt vs. Halbleiter-Spannungsabfall) und Lastkompatibilität (AC/DC universal vs. möglicherweise eingeschränkt) unterscheiden sich. Überprüfen Sie vor dem Austausch sorgfältig die Eingangsspannung, die Ausgangsstromkapazität, die Lastart (ohmsch, induktiv, kapazitiv) und die Wärmeableitungsbedingungen.
F2: Welchen Nutzen hat die „Nulldurchgangs“-Funktion in einem SSR?
Das Einschalten des Nulldurchgangs (üblich bei AC-Halbleiterrelais) schaltet den Ausgang in die Nähe des Nulldurchgangspunkts der Wechselspannung und reduziert so den Einschaltstrom und elektromagnetische Störungen erheblich. Es ist ideal für ohmsche Lasten (z. B. Heizungen). Bei induktiven Lasten kann der Nulldurchgang zu Phasensteuerungsproblemen führen. Stattdessen sollte ein SSR mit zufälligem Einschalten verwendet werden.
F3: EMR-Kontakte neigen zum Durchbrennen. Wie kann die elektrische Lebensdauer verlängert werden?
Mehrere Maßnahmen helfen: ① Fügen Sie einen RC-Dämpfer oder Varistor über der Last hinzu, um Lichtbogenbildung zu unterdrücken. ② Reduzieren Sie die Kontaktbelastbarkeit (z. B. verwenden Sie einen 10-A-Kontakt für nur 5 A); ③ Vermeiden Sie häufiges Schalten unter Last; ④ Installieren Sie bei induktiven Lasten wie Motoren zusätzliche Lichtbogenlöschgeräte.
F4: SSRs erzeugen erhebliche Wärme. Wie sollte die Wärmeableitung richtig gestaltet sein?
SSR-Wärmeerzeugung ≈ Vorwärtsspannungsabfall × Laststrom. Wählen Sie einen geeigneten Kühlkörper basierend auf dem im Datenblatt angegebenen Wärmewiderstand aus. Fügen Sie bei Bedarf einen Ventilator oder eine Zwangsluftkühlung hinzu. Tragen Sie Wärmeleitpaste auf und sorgen Sie für eine gute Luftzirkulation um den Kühlkörper. Für den dauerhaften Volllastbetrieb empfiehlt sich eine Leistungsreduzierung auf 60–80 % des Nennstroms.
F5: Muss ich für Anwendungen, die mehrere Kontakte erfordern (z. B. DPDT), ein EMR verwenden?
Traditionell bieten EMRs mehrere Kontaktkonfigurationen (DPDT, 3PDT usw.), während die meisten SSRs SPST sind. Sie können jedoch mehrere SSRs kombinieren oder spezielle Mehrkanal-SSR-Module verwenden, um ähnliche Funktionen zu erreichen, allerdings steigen Kosten und Größe. Wenn ein einzelnes Gerät mehrere Schaltpfade bewältigen muss, bleibt ein EMR die bequemere Wahl.
