Zuhause / Nachrichten / Branchennachrichten / FH67NE 200A/270A neues Energierelais | Hochstrom-1000-VAC-Schalter für Photovoltaik, Batteriespeicher und Industrieanlagen
Produktübersicht

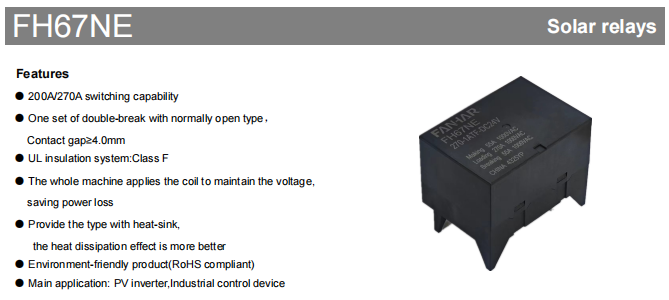

Die FH67NE ist eine leistungsstarke, leistungsstarke neues Energierelais entwickelt von Zhejiang Fanhar Electronics (FANHAR) für photovoltaische neue Energie- und industrielle Hochlastanwendungen. Es ist in zwei Kontaktschaltmöglichkeiten erhältlich – 200 A und 270 A – und verfügt über einen einzigen Satz doppelt unterbrechender, normalerweise offener Kontakte mit einem Kontaktabstand von 4,0 mm oder mehr. Durch die Verwendung von AgSnO₂ als Kontaktmaterial kann das Relais bis zu 220 A (200 A-Version) oder 275 A (270 A-Version) bei 1000 VAC schalten, mit einer maximalen Schaltleistung von 220.000 VA bzw. 275.000 VA. Mit herausragender elektrischer Leistung, strengem Sicherheitsdesign und umfassenden internationalen Zertifizierungen ist der FH67NE zu einer zentralen Schaltkomponente in anspruchsvollen Anwendungen wie PV-Wechselrichtern, Energiespeichersystemen und industriellen Steuerungsgeräten geworden.
Da die weltweit installierte PV-Kapazität weiter zunimmt und die Energiespeicherindustrie schnell expandiert, stellen neue Energiesysteme immer strengere Anforderungen an Relais im Hinblick auf Hochstrombelastbarkeit, Hochspannungssicherheitsmargen und langfristige Zuverlässigkeit. Das FH67NE ist genau Fanhars Flaggschiff unter den neuen Energierelaisprodukten, das als Reaktion auf diesen Branchentrend entwickelt wurde und den dringenden Marktbedarf an Relais mit hoher Leistung, hoher Sicherheit und geringem Energieverbrauch effektiv erfüllt.
Auswahlhilfe: Vergleich der 200A- und 270A-Versionen
Die FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:
| Parameter | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Nennstrom (tragend) | 200A | 270A |
| Max. Schaltstrom | 220A | 275A |
| Max. Schaltkapazität | 220.000 VA | 275.000 VA |
Beide Versionen sind hinsichtlich Kontaktabstand (≥4,0 mm), Isolationsklasse (Klasse F), Spulenparametern und Gesamtabmessungen identisch. Die Auswahl sollte in erster Linie auf den tatsächlichen Laststrom- und Schaltkapazitätsanforderungen des Systems basieren.
Technische Kernvorteile
Doppelte Unterbrechungsstruktur für Hochspannungssicherheit
Die product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
Isoliersystem der Klasse F für hohe Temperaturen und lange Lebensdauer
Die UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.

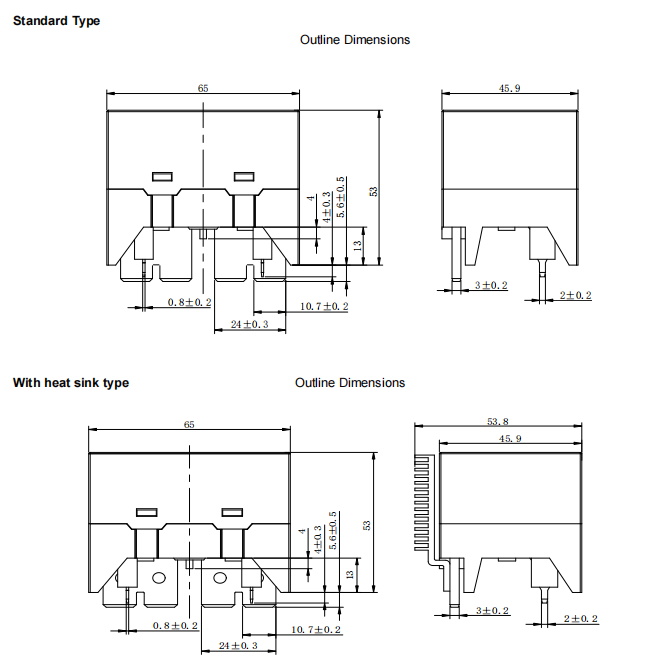

Optionales Kühlkörperdesign für verbessertes Wärmemanagement
Die FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
Umweltverträglich und global anpassungsfähig
Die product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

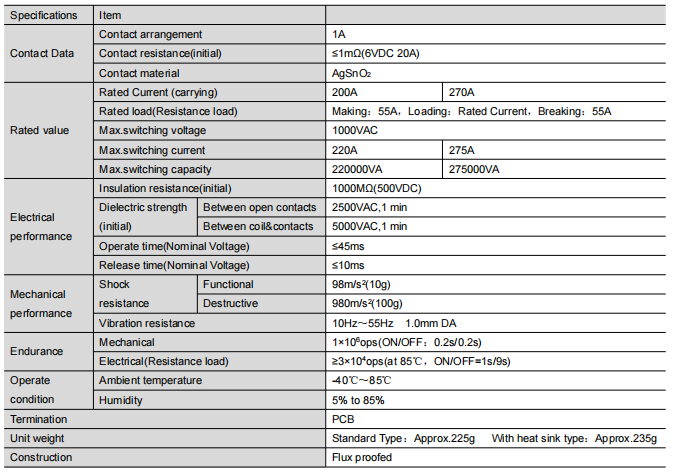

Elektrische Kernleistung
Ladefähigkeit
Die FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
Kontaktzuverlässigkeit
Der anfängliche Kontaktwiderstand beträgt ≤1 mΩ (getestet bei 6 VDC, 20 A), was extrem niedrige Leitungsverluste gewährleistet und die strengen Anforderungen an die geringe Wärmeentwicklung von Hochstromanwendungen erfüllt.
Isolierung und Spannungsfestigkeit
Der anfängliche Isolationswiderstand erreicht 1000 MΩ (getestet bei 500 VDC). Die Durchschlagsfestigkeit ist hervorragend: 2500 VAC/1 Minute zwischen offenen Kontakten und 5000 VAC/1 Minute zwischen Spule und Kontakten, was ausreichend Sicherheitsmargen für das System bietet.
Reaktionszeit
Ansprechzeit (bei Nennspannung) ≤45 ms, Freigabezeit (bei Nennspannung) ≤10 ms, bietet eine schnelle und zuverlässige Reaktion, um den schnellen Schaltsteuerungsanforderungen von PV-Wechselrichtern und anderen Geräten gerecht zu werden.
Spulenspezifikationen und energieeffizienter Betrieb
Die FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| Nennspannung | Betriebsspannung (VDC) | Freigabespannung (VDC) | Nennstrom (±10 %) | Spulenwiderstand (±10 %) | Nennleistung | Spannung aufrechterhalten | Maximale Spannung |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 666,7 mA | 9Ω | 4W | 55 % bis 100 % Un (Umgebungstemperatur23℃) 55 % bis 60 % Un (Umgebungstemperatur 85℃) | Gleichstrom 7,2 V |
| DC 9V | ≤6,75 | ≥0,45 | 444,4 mA | 20,3 Ω | Gleichstrom 10,8 V | ||
| Gleichstrom 12 V | ≤9,00 | ≥0,60 | 333,3 mA | 36Ω | Gleichstrom 14,4 V | ||
| DC 24V | ≤18,00 | ≥1,20 | 166,7 mA | 144Ω | Gleichstrom 28,8 V | ||
| Gleichstrom 48 V | ≤36,00 | ≥2,40 | 83,3 mA | 576Ω | Gleichstrom 57,6 V |
Betriebshinweise:.
Die coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
Um eine Überhitzung und Beschädigung der Spule zu vermeiden, legen Sie nicht ständig eine Spannung an, die die maximale Dauerspannung überschreitet. Die maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
Typische Anwendungsszenarien
Als zentrales Schaltelement in PV-Anlagen übernimmt der FH67NE die sichere Ein-/Ausschaltsteuerung sowohl auf der DC- als auch auf der AC-Seite. Seine hohe Strombelastbarkeit von 200 A/270 A bewältigt problemlos die Stromanforderungen von Hochleistungs-PV-Strings, während der Kontaktabstand von ≥ 4,0 mm und die Spulen-Kontakt-Spannungsfestigkeit von 5000 VAC erhebliche Sicherheitsmargen für Hochspannungsanwendungen bieten.
In Batterie-Energiespeichersystemen wird der FH67NE zur Lade-/Entladesteuerung und zum Schutz von Batteriepaketen verwendet. Der geringe Stromverbrauch, der durch das magnetische Verriegelungsdesign ermöglicht wird, entspricht perfekt den strengen Energieeffizienzanforderungen von ESS, während sein großer Betriebstemperaturbereich einen stabilen Betrieb in Lagerschränken im Freien und ähnlichen Umgebungen gewährleistet.
Industrielle Steuerungsausrüstung
Für die Lastschaltung von Hochleistungs-Industrieanlagen bietet der FH67NE eine äußerst zuverlässige Ein-/Aus-Steuerungslösung. Aufgrund seiner hervorragenden Vibrations- und Schockfestigkeit sowie einer mechanischen Lebensdauer von bis zu 1 Million Betätigungen ist es für den Einsatz in verschiedenen rauen Industrieumgebungen geeignet.
Zertifizierungen und Qualitätssicherung
Die FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
Als nationales High-Tech-Unternehmen wurde Fanhar Electronics nach dem Qualitätsmanagementsystem ISO9001, dem Umweltmanagementsystem ISO14001 und dem Arbeitsschutzmanagementsystem ISO45001 zertifiziert. Das Unternehmen investiert 5–8 % des Jahresumsatzes in Forschung und Entwicklung und hat über 40 nationale Gebrauchsmuster- und Erfindungspatente erhalten. Ein umfassendes Qualitätskontrollsystem, das Design, Rohstoffbeschaffung und Fertigung umfasst, stellt sicher, dass jedes FH67NE-Relais eine gleichbleibende und zuverlässige Qualität liefert.
Fazit
Die FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
Häufig gestellte Fragen
F1: Was sind die Hauptunterschiede zwischen den Versionen FH67NE 200A und 270A?
Die core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
F2: Welche praktischen Vorteile bietet der Kontaktabstand von ≥4,0 mm?
Die large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
F3: Für welche Szenarien wird das Kühlkörpermodell empfohlen?
Die heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
F4: Wie gut ist der FH67NE an die Umgebung anpassbar?
Betriebstemperaturbereich -40 °C bis 85 °C, Luftfeuchtigkeitsbereich 5 % bis 85 %. Vibrationsfestigkeit 10 Hz ~ 55 Hz/1,0 mm DA, Stoßfestigkeit funktional 98 m/s² (10 g) und zerstörerisch 980 m/s² (100 g), erfüllt die Anforderungen verschiedener rauer Umgebungen wie PV-Stationen im Freien und industrielle Verteilung.
F5: Können Muster oder technischer Support bereitgestellt werden?
Fanhar Electronics unterstützt die Musterbereitstellung und technische Auswahlunterstützung basierend auf den Kundenanforderungen. Für spezielle Anpassungsbedürfnisse (Struktur, Parameteranpassungen usw.) wenden Sie sich bitte an das Vertriebs- oder technische Supportteam von Fanhar, um weitere Unterstützung zu erhalten. Diese Produkteinführung dient nur als Referenz. Die Spezifikationen können ohne vorherige Ankündigung geändert werden. Für die neueste technische Dokumentation wenden Sie sich bitte an das Fanhar-Verkaufsteam.
