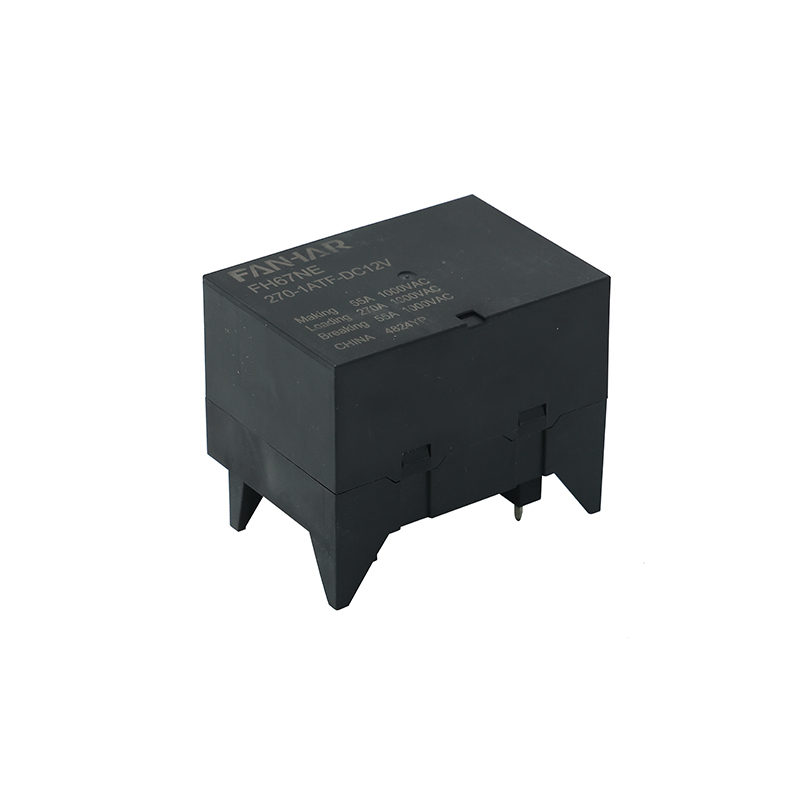

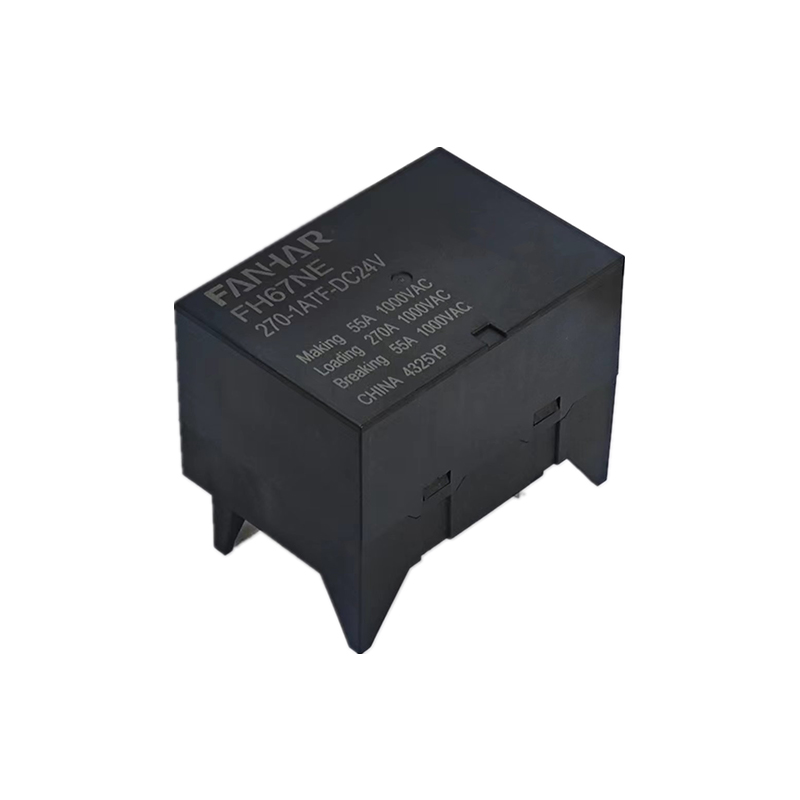

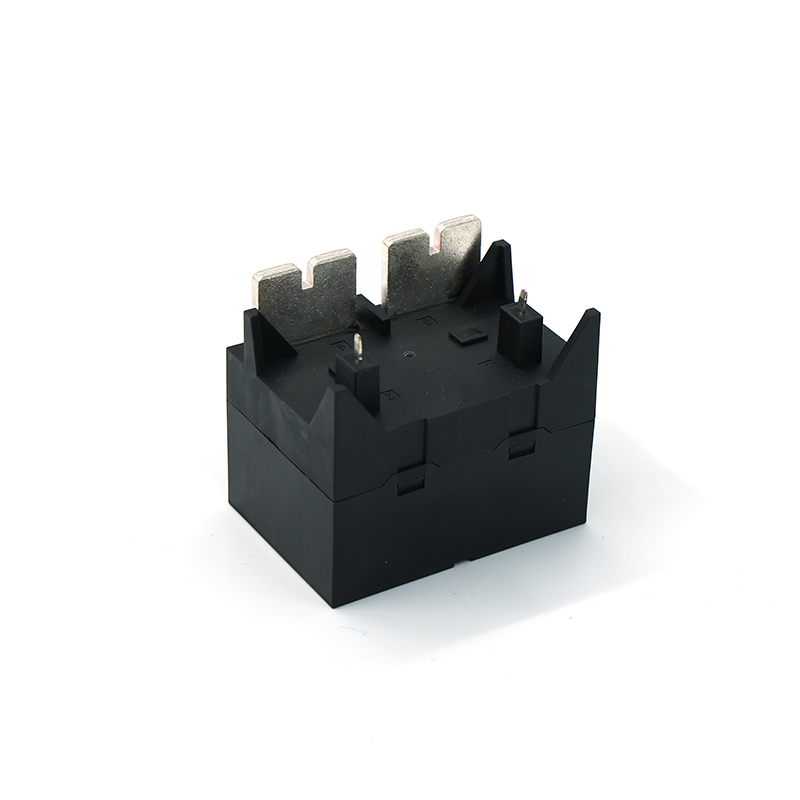

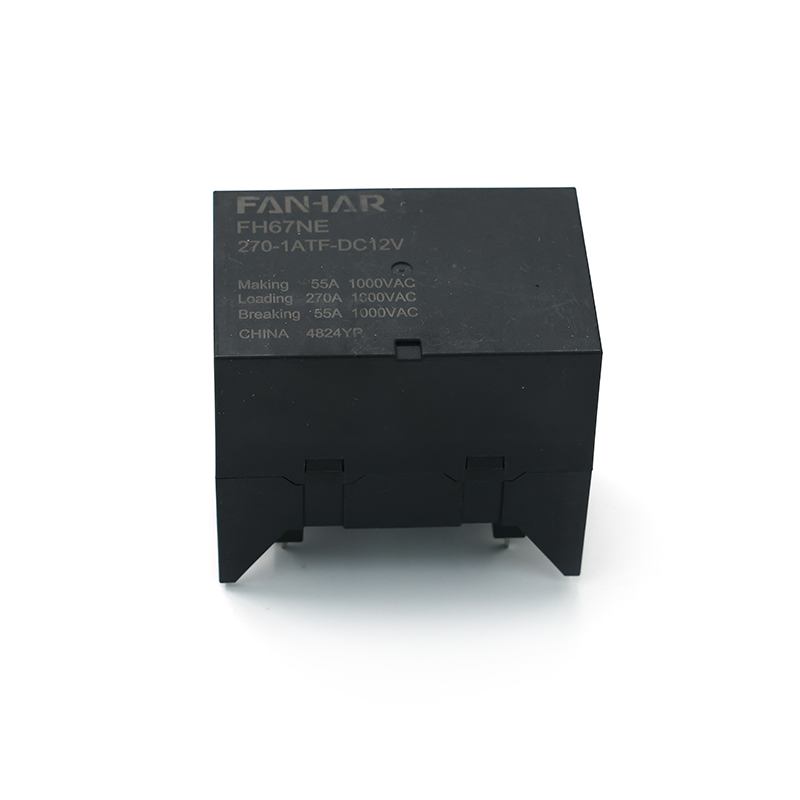

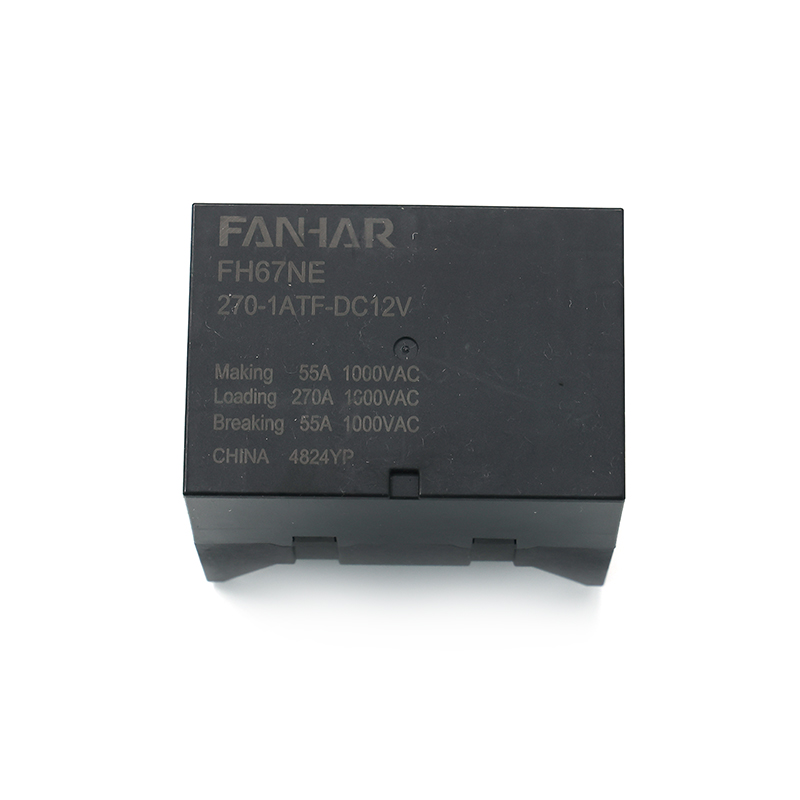

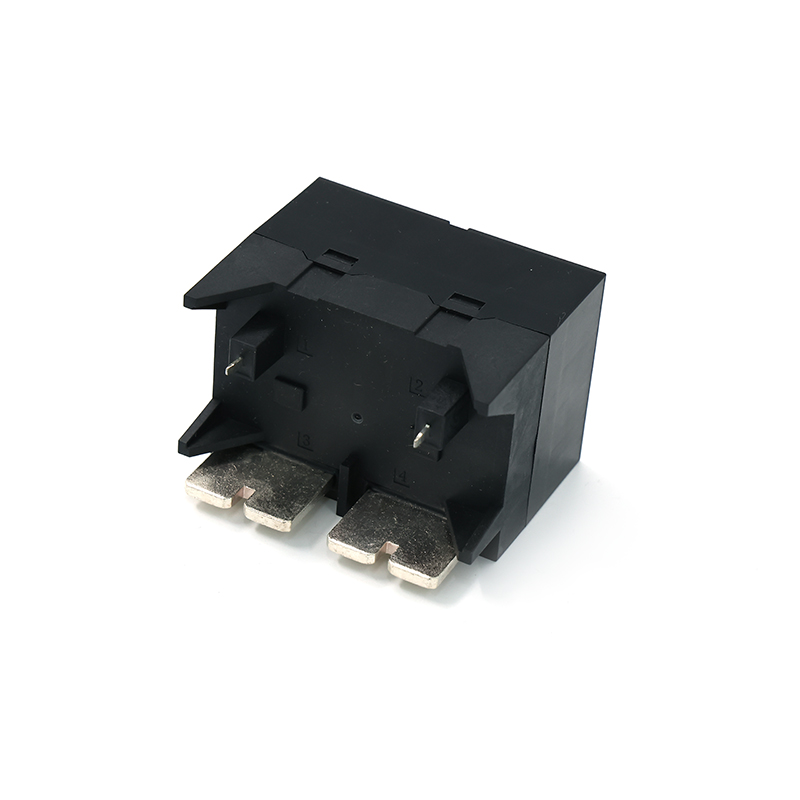

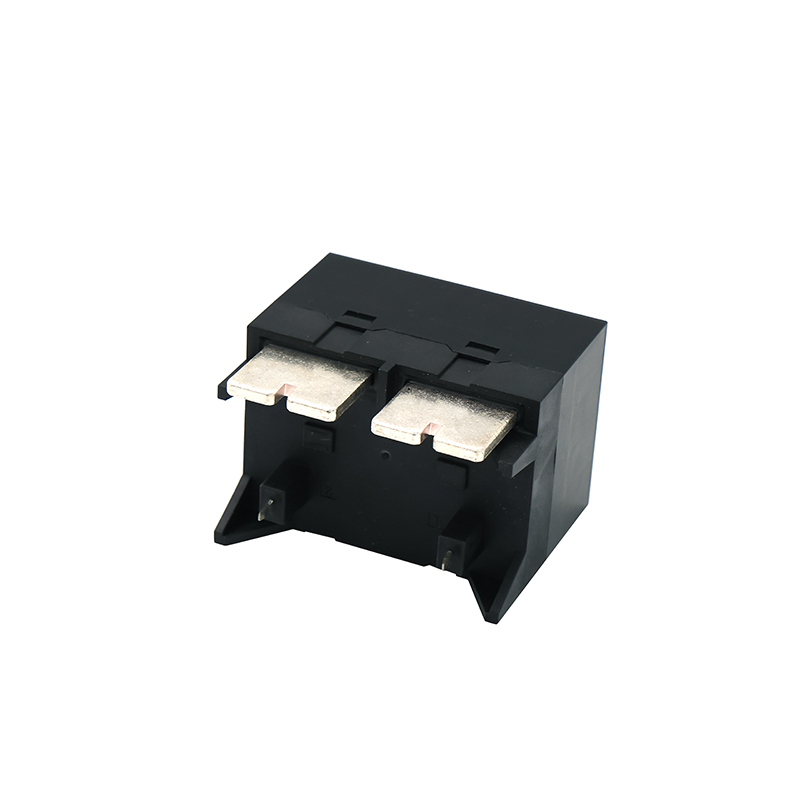

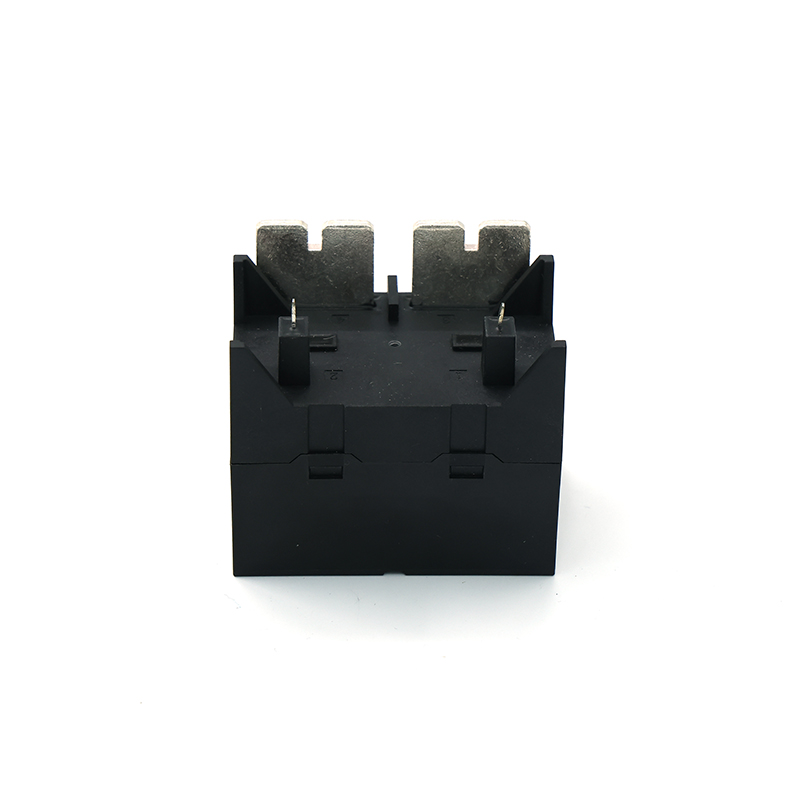

FH67NE 200A Neues Energierelais

Eigenschaften:
200A/270A Schaltfähigkeit
Ein Satz Doppelunterbrechung mit normalerweise offenem Typ, Kontaktabstand ≥ 4,0 mm
UL-Isolierungssystem: Klasse F
Die gesamte Maschine nutzt die Spule, um die Spannung aufrechtzuerhalten und so Leistungsverluste zu vermeiden
Versehen Sie den Typ mit einem Kühlkörper, der Wärmeableitungseffekt ist besser
Umweltfreundliches Produkt (RoHS-konform)
Hauptanwendung: PV-Wechselrichter, industrielles Steuergerät

Kontaktieren Sie uns

Herunterladen

ZURÜCK: FH80NE 40A Neues Energierelais WEITER: Kein nächster Artikel

Parameter
Anwendung
Beschreibung

Parameter

Spezifikationen	Artikel
Kontaktdaten	Kontaktvereinbarung		1A
	Kontaktwiderstand (anfänglich)		≤1mΩ(6VDC 20A)
	Kontaktmaterial		AgSnO ₂
Bewerteter Wert	Nennstrom (tragend)		200A	270A
	Nennlast (Widerstandslast)		Einschalten: 55 A, Laden: Nennstrom, Ausschalten: 55 A
	Max. Schaltspannung		1000VAC
	Max. Schaltstrom		220A	275A
	Max. Schaltleistung		220000VA	275000VA
Elektrisch Leistung	Isolationswiderstand (anfänglich)		1000 MΩ (500 VDC)
	Spannungsfestigkeit (anfänglich)	Zwischen offenen Kontakten	2500 VAC, 1 Min
		Zwischen Spule und Kontakten	5000 VAC, 1 Minute
	Betriebszeit (Nennspannung)		≤45ms
	Freigabezeit (Nennspannung)		≤10ms
Mechanisch Leistung	Schock Widerstand	Funktional	98 m/s2 (10 g)
		Zerstörerisch	980 m/s2 (100 g)
	Vibrationsfestigkeit		10 Hz bis 55 Hz, 1,0 mm DA
Ausdauer	Mechanisch		1× 10 ⁶ ops(EIN/AUS: 0,2 s/0,2 s)
	Elektrisch(Resistance load)		≥3× 10 ⁴ Betriebszeiten (bei 85 ℃, EIN/AUS = 1 s/9 s)
Betreiben Zustand	Umgebungstemperatur		-40℃~85℃
	Luftfeuchtigkeit		5 % bis 85 %
Kündigung			Leiterplatte
Stückgewicht			Standardtyp: ca. 225 g. Mit Kühlkörpertyp: ca. 235 g
Bau			Flussmittelgeschützt

Beschreibung

Das FH67NE New Energy Relay 270A Contact Switching Capability ist ein Hochleistungsrelais, das für den neuen Energiebereich entwickelt wurde. Sein Nennstrom beträgt bis zu 270 A und ist für Hochstromanwendungen wie Solar-Photovoltaik-Wechselrichter geeignet. Dieses Relais verwendet AgSnO₂As als Kontaktmaterial; Es verfügt über eine hervorragende Leitfähigkeit und Haltbarkeit und ist mit einem Isolationssystem der Klasse F ausgestattet, um einen stabilen Betrieb der Geräte in Umgebungen mit hohen Temperaturen zu gewährleisten. Die Kontaktform des FH67NE-Relais ist eine 1-A-Schließergruppe, unterstützt eine Schaltspannung von bis zu 1000 VAC und verfügt über eine maximale Schaltkapazität von bis zu 275.000 VA, was den Anforderungen komplexer elektrischer Systeme gerecht wird. Darüber hinaus sind die mechanischen Eigenschaften des Relais mit einer Stoßstabilität von 98 m/s², einem Vibrationsfrequenzbereich von 5 Hz bis 105 Hz und einer Amplitude von nur 1 mm hervorragend und gewährleisten Zuverlässigkeit in rauen Umgebungen. Um die Effizienz der Geräte weiter zu verbessern, verfügt das FH67NE-Relais über ein energiesparendes Design mit einer Spulenhaltespannung von nur 4,5 V, wodurch der Energieverbrauch effektiv gesenkt wird. Seine kompakte Größe und sein leichtes Design (Standardgewicht beträgt etwa 225 g, Gewicht des Kühlkörpers beträgt etwa 235 g) erleichtern die Installation und Wartung. Das FH67NE-Relais unterstützt außerdem eine Vielzahl von Installationsmethoden, einschließlich Leiterplattentyp und Führungsschienentyp, und Benutzer können je nach Bedarf die geeignete Installationsform auswählen. Aufgrund seines großen Betriebstemperaturbereichs (-40 °C bis 85 °C) und seines Luftfeuchtigkeitsbereichs von 5 % bis 85 % eignet es sich für verschiedene industrielle Anwendungen. Mit seiner hohen Strombelastbarkeit, seinen hervorragenden mechanischen Eigenschaften und seinen energiesparenden Eigenschaften ist das FH67NE-Relais zu einer unverzichtbaren Schlüsselkomponente im Bereich der neuen Energien geworden und wird häufig in Solarenergiesystemen, Ladestationen für Elektrofahrzeuge, im Schienenverkehr und anderen Bereichen eingesetzt.
