Der vollständige Leitfaden zu Stromstoßrelais: Von den Funktionsprinzipien bis zur Auswahl und Anwendung

Wie funktionieren Stromstoßrelais?

Kernkomponenten

Zu den Hauptkomponenten eines Stromstoßrelais gehören:

Spule : Ein- oder Doppelspulenstruktur, meist aus Kupferdraht mit niedrigem Widerstand, zur Erzeugung eines Magnetfelds.

Anker (auch „Reed-Schalter“ genannt) : Ein kleines bewegliches Metallteil, das als „Tor“ des Schalters fungiert.

Permanentmagnet (für magnetische Verriegelungsart) : Wird verwendet, um den Anker in Position zu halten, nachdem die Stromversorgung unterbrochen wurde.

Mechanische Verriegelung (für mechanische Verriegelungsart) : Ein physischer Verriegelungsmechanismus.

Detailliertes Funktionsprinzip

Wenn ein kurzer Stromimpuls an die Spule angelegt wird, treibt das erzeugte Magnetfeld den Anker dazu, sich von einer Kontaktposition zur anderen zu bewegen, wodurch der Stromkreis geschlossen oder unterbrochen wird. Der entscheidende Punkt ist, dass der Anker nach dem Ende dieses Impulses fest in seiner aktuellen Position verbleibt und sich dabei auf Magnetkraft (bei magnetischen Verriegelungstypen) oder eine mechanische Verriegelung (bei mechanischen Verriegelungstypen) verlässt, ohne dass eine kontinuierliche Stromversorgung erforderlich ist. Es wird nur aktiviert und zurückgesetzt, wenn ein Rückwärtsimpuls angelegt wird.

Bei Anwendungen wie Ausschaltverzögerungs-Timern ist der Betriebsablauf von bistabilen Relais mit zwei Wicklungen komplexer: Wenn Strom durch die eingestellte Spule (S) fließt, wird im internen Magnetkreis ein magnetischer Fluss erzeugt, der eine elektromagnetische Kraft erzeugt, um den Anker anzuziehen, den normalerweise offenen Kontakt zu schließen und den normalerweise geschlossenen Kontakt zu öffnen und so den eingestellten Zustand aufrechtzuerhalten. Wenn die Ausschaltverzögerung endet, fließt Strom durch die Rücksetzspule (R), wodurch der geschlossene Schließerkontakt geöffnet und der geöffnete Öffnerkontakt wieder geschlossen wird.

Haupttypen von Stromstoßrelais

Klassifizierung nach Haltemechanismus

Klassifizierung nach Spulenstruktur

Impulsrelais

Hierbei handelt es sich um einen speziellen Typ eines magnetischen Stromstoßrelais mit integriertem elektronischen Steuerkreis. Es ist keine Änderung der Polarität des Eingangsimpulses erforderlich; Jedes Mal, wenn es ein Impulssignal empfängt, ändert es automatisch seinen Zustand (es schaltet abwechselnd EIN/AUS wie ein Schalter). Wenn Strom angelegt wird, ermittelt der interne Schaltkreis automatisch die aktuelle Position des Relais und aktiviert die gegenüberliegende Spule.

Impulsrelais eignen sich ideal für die Steuerung desselben Geräts von mehreren Standorten aus mithilfe mehrerer Tasten, beispielsweise zum Starten und Stoppen eines Förderbands von mehreren Punkten aus mithilfe einer einzigen Taste an jedem Standort.

Selbsthaltendes Relais vs. nicht selbsthaltendes Relais: Detaillierter Vergleich

Kernvorteile von Stromstoßrelais

Extrem geringer Stromverbrauch: Dies ist der herausragendste Vorteil von Stromstoßrelais. Da sie nur während des Zustandsumschaltzeitpunkts Strom verbrauchen, ist der Energiespareffekt bei Langzeitanwendungen erheblich. Durch die Verriegelungskonstruktion wird ein Stromfluss nur beim Ein-/Ausschalten erreicht, was erheblich zur Energieeinsparung der Geräte beiträgt.

Zustandsspeicher: Behält nach einem Stromausfall automatisch den letzten Zustand bei, ohne dass ein Reset-Schaltkreis erforderlich ist. Es eignet sich besonders für Anwendungen, die eine Zustandserhaltung nach einem Stromausfall erfordern, wie beispielsweise die Speicherfunktion in intelligenten Schaltern.

Geringe Wärmeentwicklung der Spule: Da keine kontinuierliche Stromversorgung erforderlich ist, ist der Anstieg der Spulentemperatur sehr gering, was sich positiv auf die Zuverlässigkeit und Lebensdauer der Geräte auswirkt.

Geeignet für batteriebetriebene Geräte: Der statische Stromverbrauch von null macht es zur idealen Wahl für batteriebetriebene Anwendungen wie IoT-Geräte und intelligente Messgeräte.

Hauptanwendungsszenarien

Industrielle Automatisierung

Industrielle Zähl- und Sortiersysteme: Nutzen Sie die bistabile Charakteristik zur Zustandsspeicherung.

Motorsteuerkreise: In Ausschaltverzögerungsrelais werden Stromstoßrelais verwendet, um eine präzise Bremssteuerung zu erreichen.

Verpackungsmaschinen: Kombinierte Steuerung mehrerer Einheiten.

Kraft und Energie

Intelligente Zähler: Geringer Stromverbrauch, Langzeitbetrieb, Ermöglichung von Funktionen zur Vorauszahlungskontrolle.

PV-Wechselrichter: Häufiges Schalten, Erdschlusserkennungsschaltungen.

Hochspannungs-Gleichstromversorgungen: Stromkreisumschaltung.

Testen und Kommunikation

Telekommunikationsausrüstung: Telefonvermittlungsanlagen.

Automatische Testausrüstung: Testsignalumschaltung.

Auswahlhilfe: Wie wählt man das richtige Stromstoßrelais aus?

Empfohlene Szenarien für die Auswahl von Stromstoßrelais:

Langzeitbetrieb mit Empfindlichkeit gegenüber Stromverbrauch: z. B. batteriebetriebene Geräte, IoT-Terminals.

Anforderung zur Aufrechterhaltung des Zustands nach einem Stromausfall: z. B. Speicherfunktion in Smart Switches, Beibehaltung des Gerätestatus.

Begrenzte Wärmeentwicklung der Spule: Installationsumgebungen mit hoher Dichte.

Steuerungsbedarf von mehreren Standorten aus: z. B. Gebäudebeleuchtung, Förderbandsteuerung.

Empfohlene Szenarien für die Auswahl gewöhnlicher Relais:

Kostensensible Anwendungen: Keine langfristige Zustandserhaltung erforderlich, z. B. einfache Steuerung von Haushaltsgeräten.

Einfache Steuerlogik: Keine komplexen Antriebsschaltungen erforderlich.

Vibrationsumgebungen: Magnetische Verriegelungsrelais weisen eine geringere Vibrationsbeständigkeit auf.

Wichtige Auswahlparameter

Spulentyp: Einzelspule vs. Doppelspule. Die Doppelspule bietet eine einfache Steuerung, erfordert aber mehr Pins, während die Einzelspule Platz spart, aber einen Polaritätsumschaltkreis benötigt.

Kontaktbewertung: Wählen Sie basierend auf Laststrom und -spannung. Beispielsweise können einige Serienprodukte Ströme bis zu mehreren Ampere schalten, während für Signalstromkreise geeignete Modelle über kleinere Stromkapazitäten verfügen.

Anforderungen an den Stromverbrauch: Achten Sie auf die Betriebsleistung der Spule. Auf dem Markt sind Produkte mit extrem niedrigem Stromverbrauch erhältlich.

Montagemethode: Leiterplattenmontage, Oberflächenmontagetechnik (SMT) oder Plug-in. Für platzbeschränkte Anwendungen können Ultraminiatur-Modelle zur Oberflächenmontage gewählt werden.

Anpassungsfähigkeit an die Umwelt: Berücksichtigen Sie Temperatur, Luftfeuchtigkeit, Vibration usw. Mechanische Verriegelungstypen bieten eine stabilere Leistung bei Temperaturwechsel.

Technologieentwicklungstrends

Angesichts der weltweit steigenden Nachfrage nach Energieeinsparungen und Emissionsreduzierungen gewinnen Stromstoßrelais aufgrund ihrer Eigenschaft, keinen statischen Stromverbrauch zu verbrauchen, zunehmend an Bedeutung. Zu den wichtigsten Entwicklungstrends gehören:

Geringerer Spulenstromverbrauch: Kontinuierliche Reduzierung des Betriebsstromverbrauchs durch Optimierung des Magnetkreisdesigns und Verwendung neuer Materialien.

Kleinere Größe: Anpassung an Installationsanforderungen mit hoher Dichte, wie z. B. bestimmte oberflächenmontierte Relais.

Höhere Kontaktkapazität: Verbesserung der Belastbarkeit bei gleichzeitig geringem Stromverbrauch.

Intelligente Integration: Impulsrelais mit integrierten elektronischen Schaltkreisen für eine intelligentere Steuerung.

Entdecken Sie unsere Produkte für Stromstoßrelais

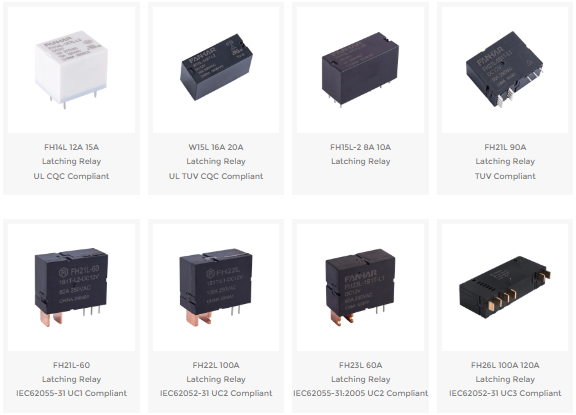

Bei FANHAR Electronics liefern wir Höchstleistungen Selbsthaltendes Relaiss Entwickelt für die Anforderungen moderner Smart Homes, industrieller Steuerungen, neuer Energiesysteme und darüber hinaus. Mit über 30 Serien und Hunderten von Spezifikationen bietet unser Portfolio die perfekte Balance aus Schaltfähigkeit, Energieeffizienz und Zuverlässigkeit
