Was ist ein PCB-Relais? Wie funktioniert ein PCB-Relais?

Einführung in PCB-Relais

Definition von PCB-Relais

PCB-Relais oder Leiterplattenrelais bezieht sich auf ein Gerät, das auf einer Leiterplatte montiert ist. Es handelt sich um einen elektrisch betätigten Schalter, der zur Steuerung eines Hochleistungsstromkreises mithilfe eines Niedrigleistungssignals verwendet wird. PCB-Relais werden aufgrund ihrer minimalen Größe, Zuverlässigkeit und Benutzerfreundlichkeit in zahlreichen elektronischen Systemen und Geräten eingesetzt.

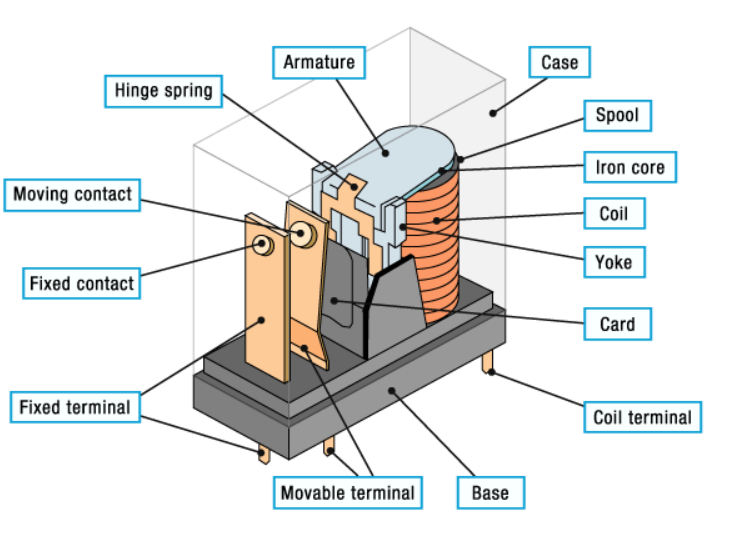

Komponenten eines PCB-Relais

Zu den Hauptkomponenten eines PCB-Relais gehören:

Spule: Die Spule erzeugt ein Magnetfeld, wenn ein elektrischer Strom durch sie fließt.

Anker: Anker: Es handelt sich um eine bewegliche Komponente, die vom Magnetfeld angezogen wird, das von der Spule erzeugt wird.

Kontakte: Die Kontakte sind die Stellen, an denen die elektrische Verbindung hergestellt oder unterbrochen wird.

Feder: Die Feder bringt den Anker in seine ursprüngliche Position zurück, wenn die Spule abgeschaltet wird.

Wie PCB-Relais funktionieren

Elektromagnetisches Prinzip

PCB-Relais funktionieren nach den Prinzipien des Elektromagnetismus. Das Phänomen, dass ein Magnetfeld erzeugt wird, wenn Strom durch eine Spule fließt, ist gut dokumentiert. Dadurch wird der Anker angezogen, der sich wiederum bewegt, um den Stromkreis an den Kontakten zu verbinden oder zu trennen.

Schaltungsbetrieb

Eine magnetische Kraft von der Spule zieht den Anker nach unten, wenn das Relais mit Strom versorgt wird, wodurch die Kontakte geschlossen werden und Strom im zugehörigen Stromkreis fließen kann. Die Feder öffnet die Kontakte und unterbricht den Stromfluss, wenn die Spule entstromt wird, indem sie den Anker in die ursprüngliche Position zurückbringt.

Schaltlogik

PCB-Relais können auch so konstruiert werden, dass sie unterschiedliche Schaltkonfigurationen haben, einschließlich Schließer (NO) und Öffner (NC). Bei einer Schließerkonfiguration bleiben die Kontakte beim Abschalten geöffnet und schließen beim Anlegen der Spannung. Bei einer Öffner-Konfiguration sind die Kontakte im stromlosen Zustand geschlossen und im stromlosen Zustand geöffnet.

Arten von PCB-Relais

Basierend auf dem Funktionsprinzip

Elektromechanische Relais

Elektromechanische Relais sind die gebräuchlichste Art von Leiterplattenrelais. Sie bestehen aus Kontakten, Anker und Spule. Relais dieses Typs sind für ihre Zuverlässigkeit und Fähigkeit zur Bewältigung hoher Spannungen und Ströme bekannt.

Halbleiterrelais

Halbleiterrelais (SSRs) haben keine beweglichen Teile und basieren auf Halbleitern, um den Stromfluss zu steuern. Im Vergleich zu elektromechanischen Relais bieten sie schnellere Schaltgeschwindigkeiten, eine längere Lebensdauer und eine höhere Zuverlässigkeit.

Reed-Relais

Reed-Relais bestehen aus einem Paar ferromagnetischer Kontakte (Reed-Schalter), die in einer Glasröhre eingeschlossen sind.  Sie werden durch ein externes Magnetfeld angetrieben und zeichnen sich durch schnelle Schaltgeschwindigkeiten und einen verbesserten Isolationswiderstand aus.

Hybridrelais

Hybridrelais vereinen die Eigenschaften elektromechanischer und Halbleiterrelais. Sie zeichnen sich durch eine hohe Strombelastbarkeit und schnelle Schaltgeschwindigkeiten aus.

Basierend auf Stangen und Würfen

SPDT

Das SPDT-Relais verfügt über einen einzelnen Pol mit zwei Schaltpositionen. Es kann eine Klemme mit einer von zwei leitenden Positionen verbinden. In den beiden Zuständen der SPDT-Relais bleibt ein Kontaktsatz geschlossen, während der andere offen bleibt, und umgekehrt.  SPDT-Relais eignen sich ideal für Situationen, in denen Sie zwischen zwei verschiedenen Stromkreisen wechseln müssen.

SPST

Das SPST-Relais ist ein einpoliges Single-Throw-Relais. Die Stange hat eine Wurfposition und kann nur einen Stromkreis regulieren. Relais dieser Art werden häufig zum Ein- und Ausschalten von Lichtern und Geräten verwendet.

DPST

Das DPST-Relais ist ein zweipoliges, einstufiges Relais. Es besteht aus zwei unabhängigen, einstufigen Schaltkreisen, von denen jeder über einen festen und einen beweglichen Kontakt verfügt.  Dies macht das Relais hilfreich für Anwendungen, die eine synchronisierte Steuerung mehrerer Schaltkreise erfordern, da es die gleichzeitige Steuerung von zwei unabhängigen Schaltkreisen ermöglicht.

DPDT

Das DPDT-Relais ist ein zweipoliges Doppelwurfrelais. Es verfügt über zwei Würfe und zwei Pole, sodass jeder Pol mit zwei verschiedenen Würfen verbunden werden kann.  Dadurch kann das Relais mehr als einen Stromkreis verwalten und kompliziertere Schaltaufgaben erledigen, wie z. B. das Umschalten zwischen verschiedenen Schaltkreislayouts.  DPDT-Relais werden in vielen verschiedenen elektrischen Systemen eingesetzt, insbesondere wenn zwei Stromkreise gleichzeitig geschaltet werden müssen.

Vorteile von PCB-Relais

Hohe Zuverlässigkeit

PCB-Relais sollen über einen längeren Zeitraum einen stabilen Betrieb bieten. Sie sind so konstruiert, dass sie unter unterschiedlichen Umgebungsbedingungen funktionieren und werden in wichtigen Anwendungen eingesetzt, bei denen Zuverlässigkeit im Vordergrund steht.

Kompakte Größe

PCB-Relais gibt es auch in verkleinerten Versionen, wodurch sie sich gut für Anwendungen in elektronischen Systemen mit begrenztem Platzangebot eignen. Aufgrund ihres minimalen Platzbedarfs können sie Platz auf der Platine sparen.

Präzise Kontrolle

PCB-Relais können die Stromkreise präzise steuern. Sie lassen sich mit geringen Steuersignalen ansteuern und schalten Hochleistungslasten präzise.

Lange Lebensdauer

Gut konzipierte und gebrauchte Leiterplattenrelais können sich einer langen Lebensdauer erfreuen. Sie können viele Schaltzyklen mit minimalem Verlust an Betriebseffizienz aushalten.

Anwendungen von PCB-Relais

Automobilelektronik

Leiterplattenrelais werden in einer Vielzahl von Anwendungen in der Automobilindustrie eingesetzt, um verschiedene Systeme wie Scheinwerfer, Scheibenwischer und Kraftstoffpumpen zu steuern. Sie bieten sicheres Schalten und Schutz für diese Schlüsselkomponenten.

Industrielle Automatisierung

PCB-Relais werden in industriellen Anwendungen zum Betreiben von Motoren, Magnetspulen und verschiedenen Aktoren eingesetzt.  Sie sind für das Automatisierungssystem von entscheidender Bedeutung, da sie eine präzise Steuerung und Synchronisierung von Prozessen ermöglichen.

PCB-Relais werden in verschiedenen Geräten der Unterhaltungselektronik eingesetzt, darunter Klimaanlagen, Waschmaschinen und Kühlschränke.  Sie regulieren und verteilen die Energie für verschiedene Vorgänge innerhalb dieser Geräte.

Telekommunikation

In der Telekommunikationsindustrie werden Leiterplattenrelais zum Schalten und Weiterleiten von Signalen in den Geräten eines Netzwerks verwendet. Sie bieten sichere Verbindungen sowie eine effektive Signalübertragung.

Haushaltsgeräte

PCB-Relais werden in den meisten Haushaltsgeräten wie Mikrowellen, Backöfen und Kaffeemaschinen verwendet. Sie ermöglichen die Steuerung funktionaler Komponenten, wie zum Beispiel der Heizelemente und der Zeitschaltuhren.

Leitfaden zur Auswahl von PCB-Relais

Elektrische Spezifikationen

Bei der Auswahl eines PCB-Relais müssen die elektrischen Spezifikationen wie Betriebsspannung, Nennstrom und Leistungskapazität berücksichtigt werden. Diese müssen den Anforderungen der Anwendung entsprechen, um optimale Betriebsbedingungen zu ermöglichen.

Mechanische Spezifikationen

Die mechanischen Parameter wie der Kontaktwiderstand, der Isolationswiderstand und die Schaltgeschwindigkeit müssen im Hinblick auf die spezifischen Anforderungen der Anwendung bewertet werden.

Umweltbedenken

Dabei sind die Betriebsbedingungen zu berücksichtigen. Temperatur, Luftfeuchtigkeit und Vibrationsgrad können die Zuverlässigkeit und Lebensdauer des Relais beeinträchtigen. Es ist wichtig, das richtige Relais für die Betriebsbedingungen der Umgebung zu verwenden.

Bewerbungsvoraussetzungen

Die spezifischen Anforderungen der Anwendung, einschließlich der Art der zu steuernden Last und der Schalthäufigkeit, bestimmen den Auswahlprozess. Verschiedene Arten von Relais könnten für bestimmte Anwendungen besser geeignet sein.

Kosten und Zuverlässigkeit

Es ist wichtig, ein Gleichgewicht zwischen Kosten und Zuverlässigkeit herzustellen. Obwohl hochzuverlässige Relais teurer sind, können sie langfristig Geld sparen, indem sie die Wartungs- und Austauschkosten senken.

Fazit

Zusammenfassend lässt sich sagen, dass Leiterplattenrelais für die Steuerung von Stromkreisen mit Signalen geringer Leistung unerlässlich sind. Es gibt sie in unterschiedlichen Ausführungen, die Vorteile wie Zuverlässigkeit und minimale Größe bieten und daher in Automobil-, Industrie-, Unterhaltungselektronik- und Telekommunikationsanwendungen eingesetzt werden. Die Kenntnis ihrer Prinzipien und Typen hilft bei der Auswahl des richtigen Relais für bestimmte Anwendungen.
