FH19 Industrierelais

In den Bereichen Industrieautomation, Leistungssteuerung und Kompaktgerätedesign sind Platzoptimierung und Zuverlässigkeit ein ständiges Anliegen. Das Relais der FH19-Serie wurde entwickelt, um diese Kernanforderungen zu erfüllen. Als ultradünnes PCB-Relais mit einer Dicke von nur 5 mm vereint es erfolgreich hohe Leistung, lange Lebensdauer und die Fähigkeit zur Montage mit hoher Dichte und ist damit die ideale Wahl für Ingenieure in Szenarien mit begrenztem Platzangebot. In diesem Artikel werden die Designmerkmale, technischen Vorteile und vielfältigen Einsatzmöglichkeiten des FH19 erläutert und ausführliche Auswahl- und Anwendungsempfehlungen gegeben.

Bahnbrechendes Design und strukturelle Vorteile

Extrem kompakte physikalische Struktur

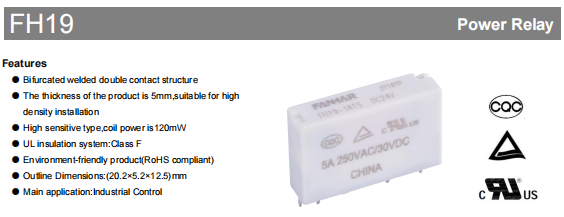

Der FH19 misst 20,2 x 5,2 x 12,5 mm. Sein schlankes Profil – insbesondere seine Dicke von 5 mm – ermöglicht eine vertikale Stapelung oder hochdichte Layouts in einer Side-by-Side-Konfiguration, was deutlich Platz auf der Leiterplatte spart. Kompakte Anwendungen wie industrielle Steuerungs-Motherboards, SPS-Module, Kommunikationsgeräte und intelligente Geräte sind die idealen Kandidaten für dieses optimal konzipierte Produkt.

Innovatives Dual-Contact-Schweißverfahren

Es verwendet eine gegabelte, geschweißte Doppelkontaktkonfiguration. Dieses Design nutzt zwei parallele Kontaktpunkte zur Stromverteilung, wodurch der Kontaktwiderstand verringert und die Kontaktzuverlässigkeit und -stabilität deutlich verbessert wird. Selbst wenn ein Kontaktpunkt aufgrund von Mikrovibrationen oder Verunreinigungen beeinträchtigt ist, sorgt der andere für die Kontinuität des Stromkreises und erhöht so die Ausfallsicherheit in rauen Industrieumgebungen erheblich.

Umweltfreundliche und sichere Materialauswahl

Umweltkonformität: Die gesamte Serie entspricht der RoHS-Richtlinie, verwendet keine gefährlichen Substanzen und entspricht den globalen Trends in der umweltfreundlichen Fertigung.

Kontaktmaterial: Verwendet eine Silber-Nickel-Legierung (AgNi). Dadurch bleibt die hervorragende Leitfähigkeit des Silbers erhalten, während der Einbau von Nickel die Lichtbogenerosionsbeständigkeit und mechanische Robustheit verbessert und so die elektrische Lebensdauer verlängert.

Isoliersystem: Verfügt über ein Isoliersystem der UL-Klasse F (155 °C), das elektrische Isolationsleistung und Sicherheitsmarge auch in Umgebungen mit hohen Temperaturen gewährleistet.

Eingehende Analyse zentraler Leistungsparameter

Elektrische Leistung: Stabiles, zuverlässiges und leistungsstarkes Schalten

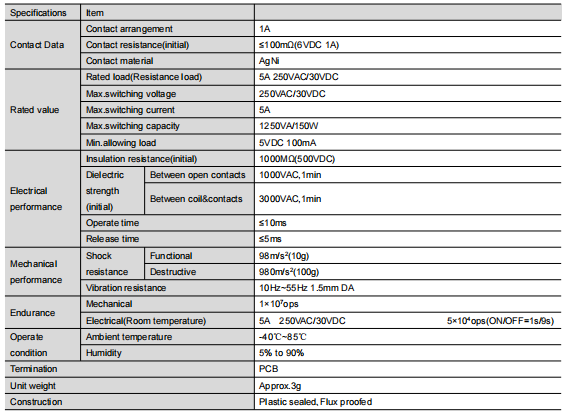

Nennlast: 5A bei 250 VAC / 30 VDC

Max. Schaltleistung: 1250VA / 150W

Kontaktwiderstand: ≤100 mΩ (anfänglich)

Isolationswiderstand: ≥1000 MΩ (500 VDC)

Spannungsfestigkeit: 3000 VAC für 1 Minute (zwischen offenen Kontakten und zwischen Spule und Kontakten)

Betriebs-/Freigabezeit: ≤10 ms / ≤5 ms

Mechanische und Umweltbeständigkeit: Gebaut für industrielle Umgebungen

Mechanische Lebensdauer: Bis zu 10 Millionen Betätigungen möglich, ideal für häufiges Umschalten.

Elektrische Lebensdauer: Die angegebene Belastung garantiert zuverlässige Leistung (siehe „Ausdauerkurve“ im Datenblatt).

Umweltanpassungsfähigkeit: Betriebstemperaturbereich von -40 °C bis 85 °C und Luftfeuchtigkeitsbereich von 5 % bis 90 %, geeignet für verschiedene Klimazonen.

Vibrations- und Schockfestigkeit: Hervorragende Vibrations- (10–55 Hz) und Schockfestigkeit (980 m/s²), ideal für Geräte mit mechanischen Vibrationen wie Werkzeugmaschinen und Fahrzeuge.

Konfigurations- und Auswahlleitfaden für flexible Spulen

Der FH19 verfügt über zwei Spulenleistungsarten. Es verfügt außerdem über acht gemeinsame Spannungen. Dies bietet Designern eine erhebliche Vielseitigkeit.

Wichtiger Hinweis: Das Datenblatt spezifiziert die Eigenschaften „Betriebsspannung“ und „Freigabespannung“ im Detail. Das Design, die Materialien und der Herstellungsprozess des FH19 entsprechen strengen Sicherheitsstandards, wie aus den Zertifizierungen hervorgeht. Benutzer können es sicher in Anwendungen integrieren, die Exportkonformität oder außergewöhnliche Zuverlässigkeit erfordern.

Paketauswahl: Passend zu Ihrer Anwendungsumgebung

Der FH19 bietet zwei wichtige Paketoptionen, um unterschiedliche Umweltherausforderungen zu bewältigen:

Flussmittelgeschützter Typ:

Besonderheit: Beständig gegen schwach korrosive Lötrückstände.

Empfohlen für: Aufrechterhaltung hygienischer Innenräume, einschließlich Rechenzentrumsgeräten, Kommunikationseinrichtungen und Laborinstrumenten.

Kunststoffversiegelter Typ:

Merkmal: Die vollständig versiegelte Struktur verhindert effektiv das Eindringen von Staub, Feuchtigkeit und korrosiven Gasen (z. B. H₂S, SO₂) in das Relais.

Empfohlen für: Industriestandorte, Außengeräte, Umgebungen mit chemischen Gasen, wie Fabrikhallen, Schaltschränke, Verkehrssignalanlagen und landwirtschaftliche Maschinen.

Die Auswahl eines ungeeigneten Pakets kann zu Korrosion im Inneren, Kontaktoxidation und vorzeitigem Ausfall führen.

Typische Anwendungsszenarien

Dank seiner umfassenden Vorteile zeichnet sich der FH19 in den folgenden Bereichen aus:

Industrielle Automatisierung: SPS-E/A-Module, Sensorschnittstellen, Steuerung kleiner Motoren.

Energiemanagement: Intelligente Zähler, Steuerkreise für Photovoltaik-Wechselrichter und Steuermodule für Ladestationen.

Gebäudeautomation: Intelligente Beleuchtungssteuerung, HVAC-Systemsteuerung, Sicherheitssysteme.

Kommunikationsausrüstung: Signalrouting in Netzwerk-Switches, Routern und Basisstationsgeräten.

Haushaltsgeräte und Unterhaltungselektronik: Steuerplatinen für High-End-Geräte, Smart-Home-Hubs.

Sicherheitszertifizierungen und Qualitätssicherung

Der FH19 hat zahlreiche renommierte weltweite und nationale Zertifizierungen erhalten, die als wichtigste Bestätigung seiner Qualität und Sicherheit dienen.

UL / C-UL (USA/Kanada): Datei-Nr. E475405

TÜV (Deutschland): Aktenzeichen R 50565678

CQC (China): Zertifikat Nr. CQC22002370207

Die Zertifizierungen zeigen, dass Design, Materialien und Herstellungsprozess des FH19 strengen Sicherheitsstandards entsprechen. Benutzer können es sicher in Anwendungen integrieren, die Exportkonformität oder außergewöhnliche Zuverlässigkeit erfordern.

Zusammenfassung der wichtigsten Punkte bei Auswahl und Verwendung

Bestimmen Sie die Last: Identifizieren Sie Ihren Lasttyp (ohmsch, induktiv, Lampe), Strom und Spannung, um sicherzustellen, dass sie innerhalb des Nennbereichs des FH19 liegen.

Wählen Sie die Spule: Wählen Sie die Standard- oder Hochleistungsvariante und die entsprechende Spannungsspezifikation entsprechend der Versorgungsspannung und dem Leistungsbedarf Ihres Systems.

Bestimmen Sie die Verpackung: Die Wahl zwischen flussmittelfest oder kunststoffversiegelt sollte auf der Grundlage der Anwendungsumgebung getroffen werden. Dies ist für die Gewährleistung einer langfristigen Zuverlässigkeit unerlässlich.

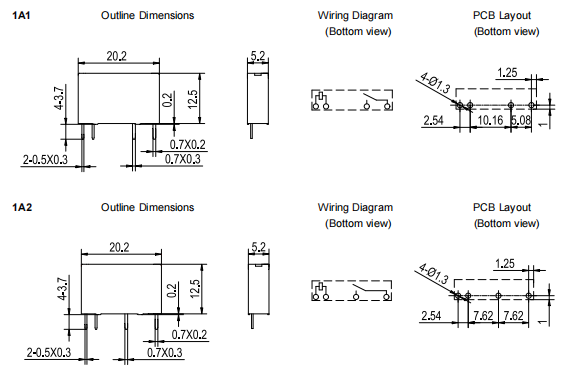

Bestätigen Sie die Pinbelegung: Sehen Sie sich das PCB-Footprint-Diagramm (1A1 oder 1A2) an, um die Kompatibilität mit Ihrem Leiterplattenlayout sicherzustellen.

Entwerfen Sie den Antriebskreis: Stellen Sie sicher, dass ein stabiler und ausreichender Antriebsstrom für die Relaisspule bereitgestellt wird. Erwägen Sie die Verwendung einer Flyback-Diode zum Schutz des Antriebsgeräts.

Fazit

Der FH19 ist eine technische Lösung, die darauf ausgelegt ist, die Herausforderungen zu meistern, die ein modernes, hochdichtes und hochzuverlässiges elektronisches Design mit sich bringt.

Es vereint kompakte Größe, Dual-Kontakt-Zuverlässigkeit, Anpassungsfähigkeit an die Umwelt und umfangreiche Zertifizierungen und bietet Ingenieuren eine solide und zuverlässige Basiskomponentenunterstützung für Innovationen in den Bereichen industrielle Steuerung, Energiemanagement und intelligente Geräte.

Gehen Sie bei der Auswahl eines Relais über einfache Parametervergleiche hinaus. Im Hinblick auf Systemzuverlässigkeit, Lebenszykluskosten und Umweltverträglichkeit ist der FH19 zweifellos die bevorzugte Option und verdient eine eingehende Bewertung.
