Der vollständige Leitfaden zu dreiphasigen Steuerrelais: Prinzipien, Anwendungen und intelligente Entwicklung

In modernen industriellen und kommerziellen Energiesystemen ist der dreiphasige Wechselstrom die zentrale Antriebskraft, die die Welt mit Strom versorgt. Von Fabrikmotoren und Kompressoren bis hin zur zentralen Klimaanlage in großen Gebäuden hängt ihr stabiler Betrieb vom Schutz einer Schlüsselkomponente ab – dem Dreiphasen-Steuerrelais. Dieser Artikel bietet eine umfassende Analyse dieses Geräts und deckt alles ab, von seiner grundlegenden Definition bis hin zu seinen intelligenten Anwendungen. Es wird erklärt, warum es als „intelligenter Wächter“ industrieller Energiesysteme gilt.

Kerndefinition: Mehr als nur ein Schalter – eine intelligente Schnittstelle

Ein dreiphasiges Steuerrelais, bei der Ansteuerung von Hochleistungslasten auch „Schütz“ genannt, ist ein elektrisch betriebenes Schaltgerät, das speziell zum Ein-, Ausschalten und Steuern von dreiphasigen Wechselstromlasten entwickelt wurde. Sein Kernwert liegt in seiner Fähigkeit, das Schalten eines dreiphasigen Hauptstromkreises mit viel höherer Leistung (z. B. 380 V Wechselstrom oder höher) mithilfe eines Steuersignalkreises mit geringer Leistung (z. B. 24 V Gleichstrom oder 110 V Wechselstrom) sicher zu steuern. Durch dieses Design wird erreicht, dass „das Große mit dem Kleinen und das Starke mit dem Schwachen kontrolliert wird“ und die Bediener grundsätzlich vom gefährlichen Hochspannungshauptstromkreis isoliert werden.

Der Hauptunterschied zu einem Standardrelais liegt in seiner Strombelastbarkeit und seinem Konstruktionszweck. Standardrelais werden typischerweise in Steuerkreisen oder für kleine einphasige Lasten verwendet, während die Kontakte, Lichtbogenunterdrückungssysteme und die mechanische Struktur eines dreiphasigen Steuerrelais für dreiphasige symmetrische Lasten, hohe Einschaltströme beim Start/Stopp und häufigen Betrieb verstärkt sind. Es handelt sich im Wesentlichen um die kritische Ausführungsschnittstelle zwischen Automatisierungssystemen und dem Hauptstromnetz und bietet einen standardisierten, zuverlässigen Verbindungspunkt für die Integration mit SPS (Programmable Logic Controllers), DCS (Distributed Control Systems), Softstartern oder Energiemanagementsystemen.

Kernwert: Ein mehrdimensionaler Eckpfeiler für Sicherheit, Vermögensschutz und Kontinuität

Die Notwendigkeit des Einsatzes dreiphasiger Steuerrelais ergibt sich aus den hohen Anforderungen industrieller Umgebungen an Sicherheit, Zuverlässigkeit und Effizienz.

Unverzichtbare Sicherheitsbarriere : Es stellt eine wichtige Sicherheitsbarriere für das Bedien- und Wartungspersonal dar. Ingenieure können Hochspannungs- und Hochleistungsgeräte in der Fabrikhalle aus Dutzenden Metern Entfernung in der Sicherheit eines Niederspannungs-Kontrollraums über Drucktasten oder eine HMI (Mensch-Maschine-Schnittstelle) fernsteuern und so die mit dem direkten Betrieb von Hochspannungsschaltanlagen verbundenen Risiken erheblich reduzieren.

Schutz kritischer Vermögenswerte : Motoren und andere rotierende Geräte sind zentrale Industrieanlagen. Ihre tödlichsten „Killer“ sind oft Phasenverlust, Ungleichgewicht, Überlastung und Unterspannung. Steuerrelais arbeiten mit unabhängigen thermisch-magnetischen Schutzeinheiten oder elektronischen Überlastrelais zusammen und bilden ein zweischichtiges Schutzschema. Beispielsweise kann ein Phasenausfall dazu führen, dass der Strom in den verbleibenden zwei Phasen eines laufenden Motors ansteigt. Dieser Anstieg kann bis zum 1,73-fachen des Normalwerts betragen. Dies kann zu einer schnellen Überhitzung und einem Burnout führen. Ein starkes Spannungsungleichgewicht erzeugt Gegensystemströme. Diese Ströme verursachen zusätzliche Erwärmung und Vibration. Das Relais kann den Stromkreis jedoch innerhalb von mehreren zehn Millisekunden erkennen und unterbrechen und so katastrophale Schäden verhindern.

Grundlage für betriebliche Kontinuität und Energieeffizienz : Ungeplante Ausfallzeiten stellen einen erheblichen Verlust in der Industrieproduktion dar. Durch den vorbeugenden Schutz vermeiden Relais tage- oder sogar wochenlange Produktionsausfälle und Reparaturen, die durch Motorausfälle verursacht werden. Sie stellen außerdem sicher, dass die Geräte unter Nennspannung und ausgeglichenen Bedingungen betrieben werden. Studien zeigen, dass ein langfristiges Spannungsungleichgewicht von 3,5 % die Motortemperatur um 25 % erhöhen, den Wirkungsgrad verringern und den Stromverbrauch erhöhen kann. Durch die Überwachung und Bereitstellung von Alarmen veranlassen Relais Benutzer, die Netzqualität zu verbessern und so direkt Energiekosten zu sparen.

Physischer Wegbereiter für Automatisierung und Intelligenz : Es ist die elementare „Einheit“, die die Grundlage aller heutigen Automatisierungslogik bildet. Ganz gleich, ob es sich um die Implementierung eines Stern-Dreieck-Anlaufs für einen Motor, einen sequentiellen Start/Stopp für mehrere Geräte oder die Reaktion auf Temperatur-/Feuchtigkeitssignale eines Gebäudemanagementsystems handelt, die endgültige Ausführung hängt vom zuverlässigen Öffnen und Schließen eines dreiphasigen Steuerrelais ab.

Entwicklung der intelligenten Überwachung: Vom passiven Schutz zur aktiven Diagnose

Die neuesten dreiphasigen Steuerrelais sind weit mehr als nur einfache Schalteinheiten. Im Rahmen ihrer integrierten Funktionen sind sie nun in der Lage, die Netzqualität online zu überwachen und zu diagnostizieren. Sie „hören“ kontinuierlich zu und analysieren den „Gesundheitszustand“ der Drehstromversorgung.

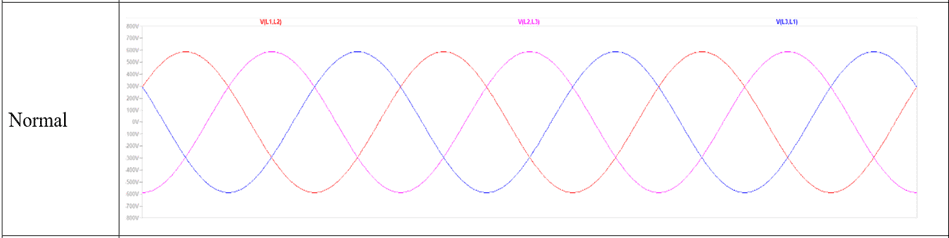

Ideales dreiphasiges Stromnetz

Zu den primär überwachten und geschützten anormalen Zuständen gehören:

Phasenverlust: Verursacht durch durchgebrannte Sicherung, Verschweißen/Versagen des Schützkontakts, gebrochene Drähte oder lose Verbindungen.

Falsche Phasenfolge : Geräte mit Anforderungen an die Drehrichtung, wie z. B. Pumpen und Lüfter, können bei falscher Phasenfolge mechanisch umgedreht oder sogar beschädigt werden.

Spannungsungleichgewicht : Dies wird durch eine ungleichmäßige einphasige Lastverteilung verursacht. Es wird auch durch Netzprobleme verursacht. Und es wird durch asymmetrische Impedanz verursacht. Eine Spannungsunsymmetrie von mehr als 2 % erfordert normalerweise Aufmerksamkeit.

Überspannung und Unterspannung : Spannungsschwankungen außerhalb der Gerätetoleranz können die Isolierung beschädigen oder zu unzureichendem Drehmoment und Überhitzung führen.

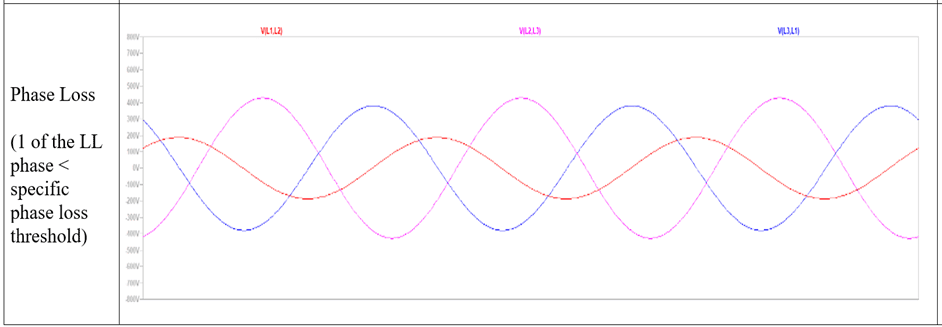

Dreiphasiges Stromnetz mit einphasigem Verlust

Basierend auf der Funktionstiefe können Überwachungsrelais wie folgt kategorisiert werden:

Grundtyp : Überwacht Phasenverlust und Phasenfolge.

Standardtyp : Fügt eine grundlegende Überwachung für Spannungsungleichgewicht und Über-/Unterspannung hinzu.

Erweiterter/intelligenter Typ: Bietet programmierbare Schwellenwerte, Zeitverzögerungen und Asymmetrieberechnungen und kann Stromüberwachung, Leistungsmessung und sogar Daten-Upload über Kommunikationsschnittstellen integrieren.

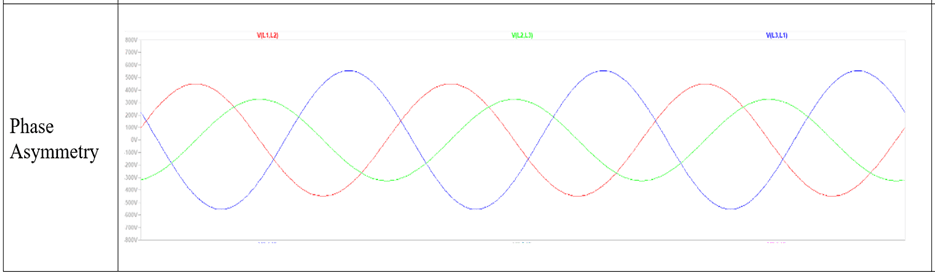

Dreiphasiges Stromnetz mit Phasenasymmetrie

Wenn ein Parameter den voreingestellten Sicherheitsschwellenwert überschreitet, veranlasst die interne Logikschaltung des Relais die Ausgangskontakte, ihren Zustand zu ändern. Dies wird normalerweise verwendet, um den Steuerstromkreis des Hauptschützes zu unterbrechen und dadurch das Gerät anzuhalten. Es kann auch ein zusätzlicher Satz Hilfskontakte verwendet werden, um akustische oder visuelle Alarme auszulösen.

Funktionsprinzip: Die geniale Kombination von Elektromagnetismus und Materialwissenschaft

Es basiert auf der gleichen Grundidee wie der klassische Elektromagnetismus, moderne Designs nutzen jedoch viele Verbesserungen in der Material- und Maschinentechnik.

Energetisierung und Krafterzeugung : Wenn Steuerspannung an die Spule angelegt wird, magnetisiert das erzeugte Magnetfeld den stationären Kern und zieht den beweglichen Kern (Anker) an. Das Isoliermaterial und das Wicklungsdesign der Spule gewährleisten eine langfristige Hitzebeständigkeit und eine genaue Ansprechspannung.

Mechanische Übertragung und Kontaktschluss: Die Bewegung des Ankers wird über eine mechanische Verbindung auf die Haupt- und Hilfskontakte übertragen. Die Hauptkontakte bestehen meist aus Silberbasislegierungen (z. B. Silber-Cadmiumoxid oder Silber-Zinnoxid), die eine gute Leitfähigkeit und Beständigkeit gegen Lichtbogenerosion sowie einen geringen Kontaktwiderstand bieten. Im Moment des Kontaktschlusses sorgen eingebaute Kontaktdruckfedern für einen anfänglichen Kontaktdruck und reduzieren so das Rückprall- und Schweißrisiko.

Lichtbogenmanagement und -unterbrechung: Beim Unterbrechen hoher Ströme entstehen Hochtemperaturlichtbögen. Relais nutzen die Lichtbogenkammertechnologie mit Metallgittern, um den Lichtbogen zu spalten, abzukühlen und zu verlängern und so schnell zu löschen. Dies ist der Schlüssel zur Gewährleistung der Kontaktlebensdauer und der sicheren Schaltfähigkeit.

Freigeben und zurücksetzen : Sobald das Steuersignal verschwunden ist, entmagnetisiert sich die Spule. Die Rückstellfeder, die typischerweise stärker ist als die Kontaktfeder, drückt den Anker dann schnell in seine Ausgangsposition zurück. Die Kontakte trennen sich so schnell wie möglich, um die Lichtbogenzeit zu minimieren.

Typischer Schaltplan für ein dreiphasiges Steuerrelais

Kernkomponenten und wissenschaftlicher Auswahlleitfaden

Ein typisches dreiphasiges Steuerrelais besteht aus den folgenden Präzisionssubsystemen:

Elektromagnetisches System: Beinhaltet die Spule, die Spule, den stationären Kern aus laminierten E- oder U-förmigen Siliziumstahlblechen und den beweglichen Kern. Die Konstruktion aus Siliziumstahlblechen, die sich durch hohe Permeabilität und geringe Wirbelstromverluste auszeichnet, gewährleistet einen hohen Wirkungsgrad, einen geringen Energieverbrauch und eine geringe Wärmeentwicklung.

Kontaktsystem:

Hauptkontakte: Es gibt drei Paare, die den Hauptstromkreis führen, die eine große Fläche und einen hohen Materialbedarf haben.

Hilfskontakte: Für Steuerkreise werden in der Regel modulare Plug-in-Designs für eine flexible Konfiguration verwendet, die normalerweise offene (NO) und normalerweise geschlossene (NC) Signale liefern.

Lichtbogenunterdrückungssystem: Besteht meist aus einer Lichtbogenhaube aus Keramik oder hochfestem Kunststoff und einem innenliegenden Satz verkupferter Stahl-Splitterplatten.

Mechanismus und Gehäuse: Hochfestes Gehäuse aus technischem Kunststoff oder Duroplast, das Isolierung, Schutz (IP-Schutzart) und mechanischen Halt bietet.

Wissenschaftliche Auswahlmethode in fünf Schritten:

Bestimmen Sie die Lasteigenschaften: Stellen Sie fest, ob es sich bei der Last um einen Motor, einen Widerstandsofen oder einen Transformator handelt. Zu den wichtigsten Parametern gehören der Anlaufstrom des Motors (typischerweise das 5- bis 7-fache des Nennstroms) und der Arbeitszyklus (z. B. S1 für Dauerbetrieb oder S3 für intermittierenden periodischen Betrieb).

Elektrische Parameter anpassen:

Spulenspannung: Muss genau mit der Steuerspeisespannung (AC/DC, Wert) übereinstimmen.

Bemessungsbetriebsstrom (Ie) : Es wird die Spannung angegeben, bei der die Hauptkontakte Strom führen können. Er muss größer sein als der Volllaststrom (FLC) der Last. Berücksichtigen Sie bei Motorlasten den Thermoschock beim Starten und lassen Sie einen Spielraum von 10–15 % zu.

Bemessungsisolationsspannung (Ui) und Stoßspannungsfestigkeit (Uimp) : Muss mit der Rasterebene übereinstimmen.

Funktions- und Leistungskategorie auswählen:

Nutzungskategorie: Am gebräuchlichsten sind AC-3 (Starten/Stoppen von Käfigläufermotoren) oder AC-1 (ohmsche Last). Die Kategorie AC-3 erfordert eine höhere Schaltleistung.

Überwachungsbedarf: Ist eine Spannungsüberwachung erforderlich? Sind einstellbare Schwellenwerte und Verzögerungen erforderlich? Ist ein Fehlerspeicher und eine Fehleranzeige erforderlich?

Elektrisches Leben und mechanisches Leben : Bezieht sich auf die Anzahl zuverlässiger Operationen unter Nennbedingungen. Überprüfen Sie die Montageart (DIN-Schiene oder Schraube), die erforderliche Anzahl an Hilfskontakten und ob eine mechanische Verriegelung oder Zeit-/Kommunikationsmodule für die reversible Steuerung erforderlich sind.

Bestätigen Sie Installation und Zubehör: Überprüfen Sie die Montagemethode. Dies kann eine DIN-Schiene oder eine Schraube sein. Überprüfen Sie auch die erforderliche Anzahl der Hilfskontakte. Und ob für die reversible Steuerung eine mechanische Verriegelung oder Zeit-/Kommunikationsmodule benötigt werden.

Umweltverträglichkeit: Berücksichtigen Sie die Umgebungstemperatur. Berücksichtigen Sie die Luftfeuchtigkeit. Bedenken Sie Staub. Berücksichtigen Sie korrosive Gase. Berücksichtigen Sie Vibrationen. Wählen Sie die entsprechende Schutzart (IP-Code). Wählen Sie das entsprechende Material/Verfahren aus.

Branchenanwendungen und Zukunftsaussichten

Das dreiphasige Steuerrelais ist eine vielseitige Grundkomponente mit Anwendungen in den folgenden Bereichen:

Herstellung: Werkzeugmaschinen, Förderbänder, Spritzgussmaschinen und Kompressoren erfordern alle eine Motorsteuerung.

Infrastruktur: Pumpen, Ventilatoren, Lüftungsgeräte, Beleuchtungsverteilerschränke.

Neue Energie: Bei Photovoltaik-Wechselrichtern kommen Schaltschränke nach dem Grid-Tie-Standard zum Einsatz, bei Ladestationen kommt die Leistungsmodulsteuerung zum Einsatz.

Gebäudeautomation: Automatische Steuerung für Hauswasserpumpen, Feuerlöschpumpen, Lüftungsgeräte.

Zukünftige Entwicklungstrends deuten eindeutig auf tiefe Intelligenz und Integration hin:

Zustandsüberwachung und vorausschauende Wartung: Relais der nächsten Generation werden fortschrittlichere Sensoren integrieren, die in der Lage sind, Kontakterosion, Temperaturanstieg und Spulenzustand zu überwachen und mithilfe von Algorithmen die verbleibende Nutzungsdauer vorherzusagen, was einen Übergang vom „geplanten Austausch“ zur „Wartung auf Abruf“ ermöglicht.

Tiefe Integration in das industrielle IoT: Durch die Integration industrieller Ethernet-Protokolle wie Profinet, EtherCAT, Modbus TCP usw. werden Relais zu intelligenten Knoten im IIoT-Netzwerk, die Echtzeitdaten zu Strom, Spannung, Stromverbrauch, Status und Alarminformationen hochladen und so grundlegende Daten für digitale Zwillinge und Energiemanagement bereitstellen.

Funktionale Sicherheitsintegration: Die Integration von Sicherheitsfunktionen, die Standards wie IEC 61508 oder ISO 13849 entsprechen, wie z. B. Safe Torque Off (STO), ermöglicht den direkten Einsatz in Gebäudesicherheitssteuerungssystemen und vereinfacht das Design von Sicherheitskreisen.

Gerätefusion und Miniaturisierung: Die Funktionen werden weiter mit denen von Frequenzumrichtern, Softstartern und Schutzgeräten integriert und bilden intelligente Motorsteuerungen, die Steuerung, Schutz, Geschwindigkeitsregelung und Diagnose kombinieren, während die Leistungsdichte kontinuierlich steigt.

Fazit

Das dreiphasige Steuerrelais hat sich von einem einfachen elektromechanischen Schalter zu einem wichtigen intelligenten Gerät entwickelt, das Stromüberwachung, Geräteschutz, Logikausführung und Datenerfassung integriert. Es ist der stabile Eckpfeiler der industriellen Automatisierungspyramide und eine Brücke, die die physische Energiewelt mit der digitalen Informationswelt verbindet. Ein tiefes Verständnis seiner Prinzipien, Werte und Auswahlmethoden ist nicht nur für die Gewährleistung des zuverlässigen Betriebs einzelner Geräte, sondern auch für den Aufbau sicherer, effizienter, flexibler und zukunftsorientierter moderner industrieller Energiesysteme von entscheidender Bedeutung. Seine Rolle wird im Kontext von Industrie 4.0 und den Dual-Carbon-Zielen immer wichtiger.
