FH39 Industrierelais

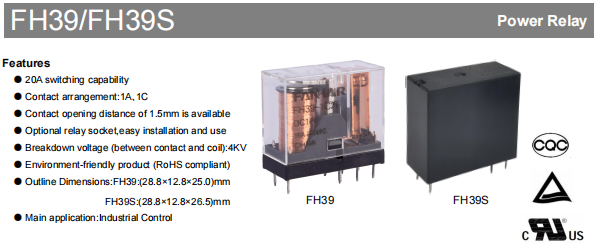

Die Relais der Serien FH39 und FH39S sind Hochleistungs-Industrierelais, die speziell für industrielle Steuerungsanwendungen entwickelt wurden. Mit einer maximalen Schaltleistung von 20 A und erhältlich mit 1A- und 1C-Kontaktanordnungen erfüllen sie die Anforderungen verschiedener Stromkreissteuerungsanforderungen. Diese umweltfreundlichen Produkte entsprechen den RoHS-Standards und eignen sich für anspruchsvolle Industrieumgebungen.

In modernen industriellen Steuerungssystemen wirkt sich die Zuverlässigkeit eines Relais direkt auf die Betriebsstabilität der gesamten Ausrüstung aus. Die Relais der Serien FH39 und FH39S sind für diesen Zweck konzipiert – mit einem Kernvorteil von bis zu 20 A Schaltkapazität, kombiniert mit flexiblen Kontaktkonfigurationen und robustem elektrischen Design, können sie eine Vielzahl komplexer industrieller Anwendungsszenarien souverän bewältigen.

Hohe Schaltleistung für anspruchsvolle Lasten

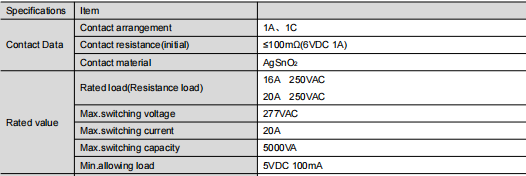

Als Industrierelais zeichnet sich die FH39-Serie durch elektrische Parameter aus. Sie unterstützen zwei Nennlastspezifikationen: 16 A und 20 A bei 250 VAC, mit einer maximalen Schaltspannung von 277 VAC und einer maximalen Schaltleistung von 5000 VA. Das bedeutet, dass sie Motorsteuerung, Energiemanagement, HVAC-Systeme und mehr zuverlässig bewältigen können.

Als Kontaktmaterial wird AgSnO₂ (Silberzinnoxid) verwendet, das eine gute Leitfähigkeit gewährleistet und gleichzeitig Beständigkeit gegen Schweißen und Lichtbogenerosion bietet. Dies verlängert die Lebensdauer des Produkts bei häufig wechselnden Anwendungen erheblich. Um unterschiedliche Sicherheitsstandards zu erfüllen, bietet die FH39-Serie auch eine Option mit einem Kontaktabstand von 1,5 mm, wodurch die elektrische Isolierung im offenen Kontaktzustand weiter verbessert wird. Bezüglich der Kontaktanordnungen sind sowohl 1A- (SPST-NO) als auch 1C- (SPDT) Konfigurationen verfügbar, was eine flexible Anpassung an verschiedene Anforderungen der Steuerlogik ermöglicht.

Hohe Spannungsfestigkeit und mehrstufiger Schutz für Systemsicherheit

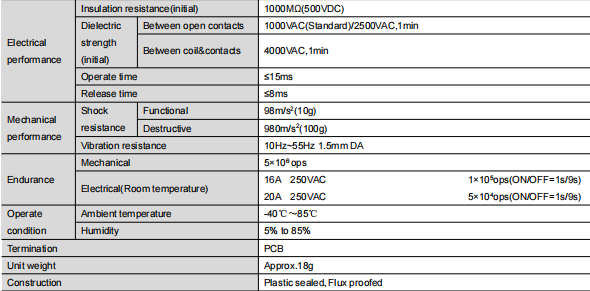

In industriellen Hochspannungsumgebungen ist die Isolationsleistung zwischen Spule und Kontakten von entscheidender Bedeutung. Die FH39-Serie bietet in diesem Bereich eine robuste Leistung: Die Spannungsfestigkeit zwischen Spule und Kontakten beträgt bis zu 4000 VAC, während die Spannungsfestigkeit zwischen offenen Kontakten dem 1000 VAC-Standard entspricht. Optional ist eine 2500 VAC-Version mit hoher Spannungsfestigkeit erhältlich. Darüber hinaus beträgt der anfängliche Isolationswiderstand mehr als 1000 MΩ (getestet bei 500 VDC), wodurch Leckstromrisiken wirksam verhindert und die Gesamtsystemsicherheit gewährleistet wird.

Das Gehäusedesign des Produkts berücksichtigt auch die Komplexität realer Nutzungsumgebungen. Für saubere Innenräume kann die flussmittelbeständige Ausführung gewählt werden. Wenn die Ausrüstung an Industriestandorten eingesetzt wird, die korrosive Gase wie H₂S, SO₂, NO₂ oder viel Staub enthalten, wird die kunststoffversiegelte Ausführung für eine bessere Beständigkeit gegen Feuchtigkeit, Staub und Verunreinigungen empfohlen.

Mehrere Spulenspannungsoptionen für flexible Anpassung

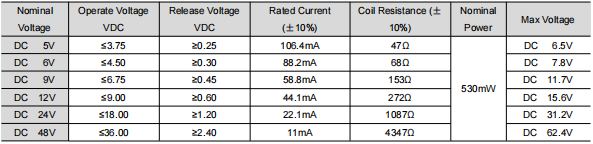

Die FH39-Serie bietet eine Vielzahl von Spulenspannungsspezifikationen von 5 V bis 48 V DC, alle mit einer einheitlichen Nennleistung von 530 mW. Ob es sich um ein elektronisches Niederspannungs-Steuermodul oder ein branchenübliches 24-V- oder 48-V-Steuersystem handelt, es ist ein passendes Modell verfügbar. Die Betriebs- und Auslösespannungen für jede Spannungsklasse sind angemessen ausgelegt, um auch bei Spannungsschwankungen ein zuverlässiges Ein- und Ausschalten zu gewährleisten. Die Betätigungszeit beträgt ≤15 ms und die Freigabezeit beträgt ≤8 ms, was den Anforderungen an die Reaktionsgeschwindigkeit der meisten industriellen Steuerungsanwendungen entspricht.

Kompakte Struktur für einfache Installation

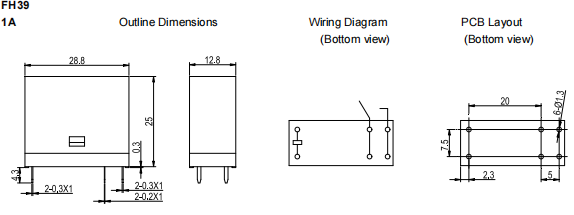

Bei Geräten mit begrenztem Einbauraum sind die physikalischen Abmessungen der Komponenten oft ein entscheidender Auswahlfaktor. Der FH39 hat Außenmaße von 28,8 x 12,8 x 25,0 mm, während der FH39S mit 28,8 x 12,8 x 26,5 mm etwas höher ist. Beide verfügen über Leiterplattenanschlüsse, die für die automatisierte Bestückung und Produktion geeignet sind. Ihr kompaktes Design ermöglicht eine einfache Installation auf Schalttafeln mit begrenztem Platzangebot oder in Verteilerkästen, sodass mehr Platz für die Gesamtanordnung bleibt.

Erwähnenswert ist, dass für diese Serie optional ein spezieller Relaissockel erhältlich ist. Dies ermöglicht eine schnelle Verkabelung und einen schnellen Austausch ohne Lötarbeiten, was die Inbetriebnahme- und Wartungszeit der Geräte erheblich verkürzt, die Wartungskosten vor Ort senkt und die Nutzungsflexibilität erhöht.

Haltbarkeit und Umweltanpassungsfähigkeit

Mit einer mechanischen Lebensdauer von über 5 Millionen Betätigungen und einer hervorragenden elektrischen Lebensdauer unter Nennlast eignet sich die FH39-Serie hervorragend für Steuerungsaufgaben mit häufigem Betrieb. Der Betriebstemperaturbereich liegt zwischen -40 °C und 85 °C und deckt den Großteil der Industrieumgebungen im Innen- und Außenbereich ab. Seine Anpassungsfähigkeit an Luftfeuchtigkeitswerte von 5 % bis 85 % gewährleistet eine stabile und zuverlässige Leistung auch unter feuchten Bedingungen.

Hinsichtlich der mechanischen Belastbarkeit hält die FH39-Serie funktionellen Stößen von 98 m/s² und zerstörenden Stößen von 980 m/s² stand. Es behält seine stabile Leistung unter Vibrationsbedingungen bei (10 Hz bis 55 Hz, 1,5 mm Doppelamplitude) und beweist seine strukturelle Zuverlässigkeit während Transport und Betrieb.

Auswahl- und Nutzungsempfehlungen

Um die Leistung der Relais der FH39-Serie voll auszuschöpfen, sollten bei der Installation und Verwendung mehrere Punkte beachtet werden: Erstens vermeiden Sie es, das Relais fallen zu lassen oder starken Stößen auszusetzen, um die interne strukturelle Präzision nicht zu beeinträchtigen. Zweitens wählen Sie den geeigneten Gehäusetyp basierend auf der tatsächlichen Umgebung aus; Für stark verschmutzte Standorte ist die Ausführung mit Kunststoffdichtung unerlässlich. Beachten Sie bei der Gestaltung des PCB-Layouts schließlich die Toleranzanforderungen in der Spezifikation: Für Außenmaße ≤1 mm sollte die Toleranz ±0,2 mm betragen; für Abmessungen zwischen 1 mm und 5 mm beträgt die Toleranz ±0,3 mm; Bei Abmessungen ≥5mm beträgt die Toleranz ±0,5mm. Es wird empfohlen, die Toleranz für das PCB-Layout selbst auf ±0,1 mm zu beschränken.

Zusammenfassung

Mit ihrer hohen Strombelastbarkeit von 20 A, der hohen Isolationsspannung von 4000 VAC, der großen Auswahl an Spulen und der kompakten Bauweise zeichnen sich die Relais FH39 und FH39S als zuverlässige Produkte im Bereich der industriellen Steuerung aus und bieten sowohl Leistung als auch Flexibilität. Unabhängig davon, ob sie in Automatisierungsgeräten, Stromversorgungssystemen oder Steuermodulen für Haushaltsgeräte verwendet werden, bieten sie eine stabile und sichere Schaltsicherheit. Wenn Sie für Ihr nächstes Projekt nach einem kostengünstigen Industrierelais suchen, ist die FH39-Serie sicherlich eine Überlegung wert.
