Die Anwendung und zukünftige Entwicklung von Relais in Smart Grids

Die globale Energiewende schreitet in einem beispiellosen Tempo voran. Nach Angaben der Internationalen Energieagentur (IEA) erneuerbare Energie Es wird erwartet, dass diese Quellen bis 2030 fast 40 % der weltweiten Stromerzeugung ausmachen werden, während die Zahl der Elektrofahrzeuge auf den Straßen voraussichtlich 200 Millionen überschreiten wird. Dieser Trend stellt extrem hohe Anforderungen an die Flexibilität, Zuverlässigkeit und Interaktivität von Stromnetzen. Als Reaktion darauf ist das Smart Grid entstanden, das fortschrittliche Sensorik, Kommunikation, Steuerung und Cloud Computing in traditionelle Stromnetze integriert und das Netz mit den Fähigkeiten „Selbstwahrnehmung, Selbstentscheidung und Selbstwiederherstellung“ ausstattet.

Innerhalb der riesigen Architektur des Smart Grids Relais Obwohl sie klein sind, dienen sie sowohl als „erste Verteidigungslinie“ als auch als „Ausführungsterminus“ für einen sicheren, stabilen und effizienten Systembetrieb. Sie übernehmen vielfältige Aufgaben, die von der Fehlerisolierung und Lastschaltung bis hin zum Geräteschutz und der Energieverteilung reichen. Dieser Artikel geht von den Grundprinzipien aus und untersucht systematisch die Kernanwendungsszenarien von Relais Intelligente Netze , analysiert ihre konkreten Verbesserungen der Netzleistung und wirft einen Ausblick auf zukünftige Technologieentwicklungspfade. Abschließend wird eine Liste häufig gestellter Fragen (FQA) zum schnellen Nachschlagen bereitgestellt.

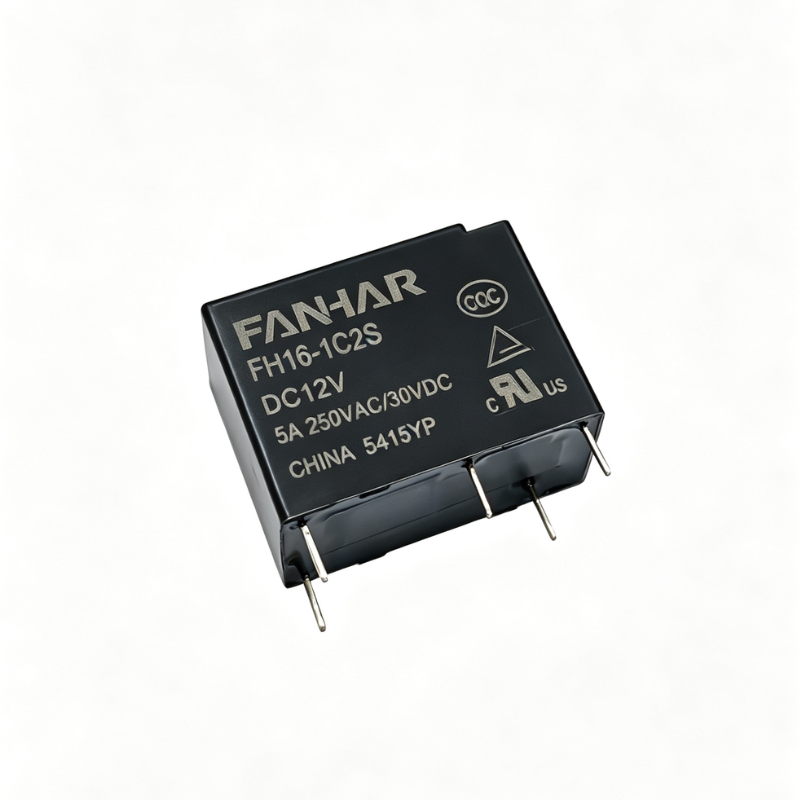

Relais-Grundlagen: Vom Elektromagneten zum intelligenten Terminal

Funktionsprinzip und Klassifizierung

Ein Relais ist ein automatischer elektrischer Schalter. Sein grundlegendes Funktionsprinzip ist: Wenn die Eingangsgröße (wie Spannung, Strom, Temperatur, Zeit usw.) einen festgelegten Schwellenwert erreicht, treibt ein Elektromagnet oder eine elektronische Schaltung die Kontakte zum Handeln und steuert so das Ein- und Ausschalten eines Hochleistungskreises. Nach technischen Routen können Staffeln wie folgt klassifiziert werden:

Traditionelle Rollen in Energiesystemen

Steuerfunktion : Verwendet Kleinstromsignale zum Antreiben von Hochstromlasten und ermöglicht so Fernstart/-stopp.

Schutzfunktion : Erkennt Überstrom, Überspannung, Unterspannung, Kurzschlüsse und andere Anomalien und trennt fehlerhafte Stromkreise schnell.

Signalübertragung : Wandelt den Gerätestatus (geschlossen/offen, Alarm) in Trockenkontaktsignale für Überwachungssysteme um.

Fünf Kernanwendungen von Relais in Smart Grids

Intelligente Umspannwerke und Primärgerätesteuerung

Intelligente Netze basieren auf digitalen Umspannwerken und nutzen in großem Umfang elektronische Messwandler und intelligente Primärgeräte (z. B. intelligente Leistungsschalter, Trennschalter). Relais fungieren als Steueraktoren und empfangen GOOSE (Generic Object).(Oriented Substation Event)-Befehle von Zusammenführungseinheiten oder Schutz- und Steuergeräten und führen Schaltvorgänge innerhalb von Millisekunden durch.

Ein typisches Beispiel : Nach der Renovierung eines intelligenten 220-kV-Umspannwerks in China wurde durch den Ersatz herkömmlicher elektromagnetischer Relais durch intelligente Relaisgruppen die durchschnittliche Betriebszeit von 80 ms auf 15 ms reduziert und die Geschwindigkeit der Systemfehlerbeseitigung um etwa 80 % verbessert.

NetzfehlerselbstHeilung und schnelle Neukonfiguration

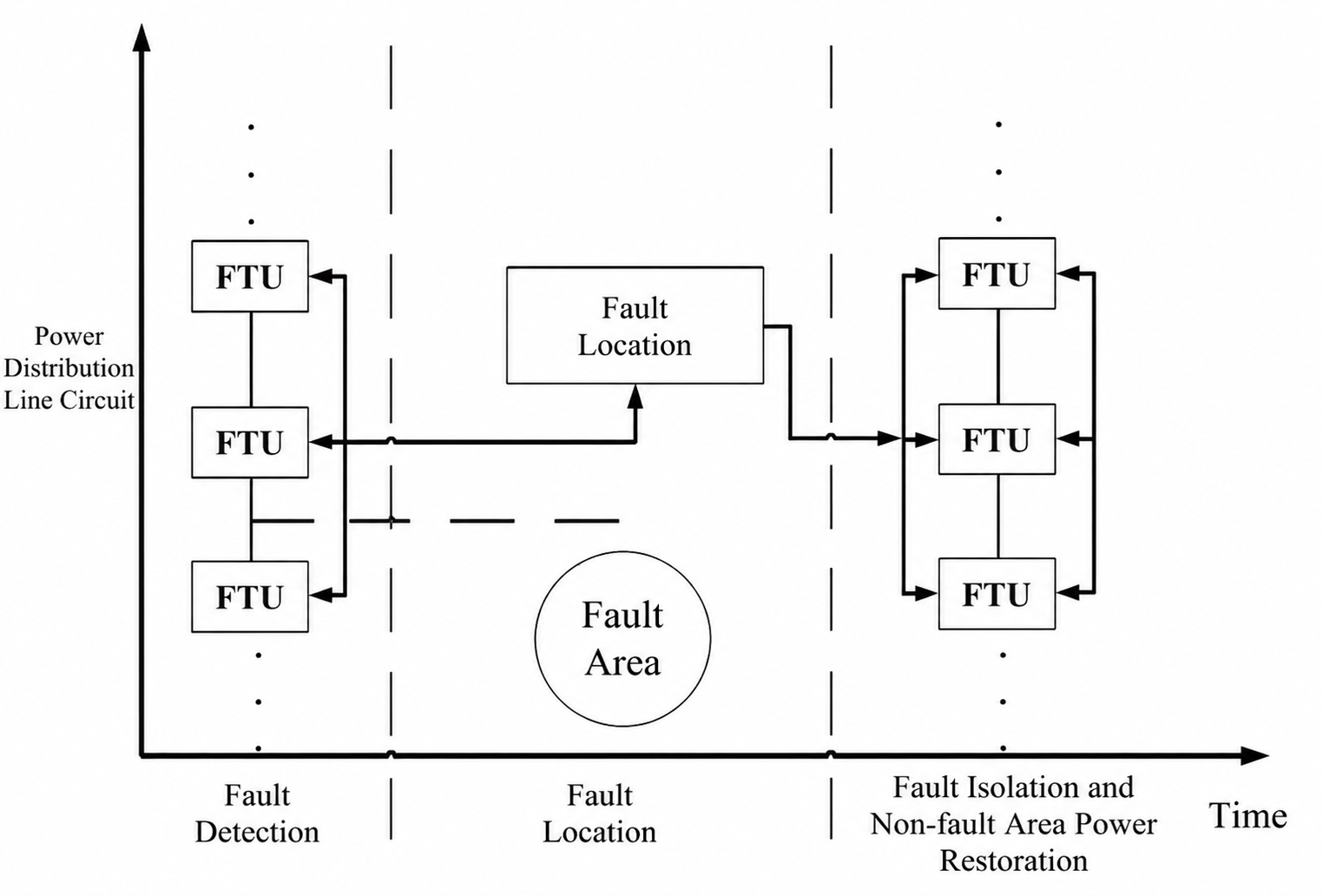

Die Fähigkeit zur „Selbstheilung“ intelligenter Netze beruht auf einem geschlossenen Prozess: Fehlererkennung → Lokalisierung → Isolierung → Wiederherstellung. Relais spielen in diesem Prozess eine doppelte Rolle:

Fehlerisolierung: Wenn auf einer Leitung ein Kurzschluss auftritt, werden Relais sofort aktiviert, um den fehlerhaften Abschnitt vom Hauptnetz zu trennen.

Automatische Neukonfiguration: Über die Feeder-Automation-Logik (FA) koordinieren Relais benachbarte Schalter, um nicht fehlerhafte Abschnitte an Notstromquellen zu übertragen, wodurch die Wiederherstellungszeit von Stunden auf Minuten oder sogar Sekunden verkürzt wird.

Präzise Laststeuerung und Demand Response

In Zeiten eines engen Gleichgewichts zwischen Stromangebot und -nachfrage nutzen intelligente Netze Demand-Response-Mechanismen (DR), um kundenseitige Lasten zu regulieren. Relais sind nicht mehr nur „harte Schalter“; Sie arbeiten in Verbindung mit Lastaggregationsplattformen:

Preisreaktion nach Nutzungsdauer: Basierend auf Preissignalen trennen sich Relais automatisch oder passen sich nicht anKritische Lasten (z. B. Klimaanlagen, Ladegeräte für Elektrofahrzeuge).

Notlastabschaltung: Wenn die Frequenz sinkt, trennen Relais nacheinander unterbrechbare Lasten entsprechend ihrer Priorität und verhindern so großflächige Stromausfälle.

Laut Statistiken des US-Energieministeriums können gewerbliche Gebäude, die intelligente Relais zur Nachfragesteuerung nutzen, die Spitzenlast im Sommer um 15–25 % reduzieren, ohne dass sich dies auf den Komfort der Bewohner auswirkt.

Freundliche Netzanbindung dezentraler Energieressourcen (DER)

Die weitverbreitete Integration von Photovoltaik (PV), Windkraft, Energiespeicherung und Elektrofahrzeugen verändert Verteilungsnetze von „unidirektionalen radialen“ zu „bidirektionalen interaktiven“ Systemen. Zu den Hauptaufgaben von Relais an DER-Übergabepunkten gehören:

Aktive Anti-Islanding-Erkennung : Wenn die Netzspannung ausfällt, trennen Relais die verteilten Generatoren schnell, um einen Inselbetrieb zu verhindern, der das Wartungspersonal gefährden könnte.

Leistungsglättungssteuerung : Abhängig von den Wetterbedingungen schalten Relais dynamisch Energiespeichergeräte oder passen die Wechselrichterausgänge an, um Leistungsschwankungen auszugleichen.

Koordination aus mehreren Quellen : In Mikronetzen dienen Relais als „Gateway-Schalter“, um verschiedene Energiequellen entsprechend wirtschaftlicher oder ökologischer Prioritäten zu verteilen

Gesundheitsmanagement über den gesamten Lebenszyklus von Geräten

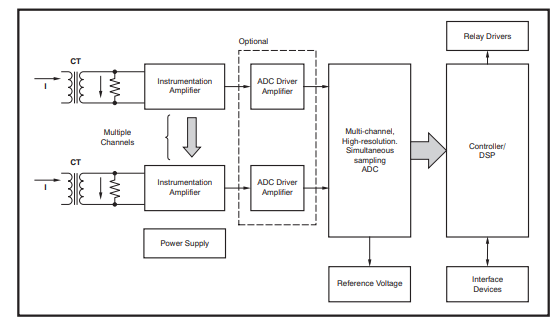

Moderne intelligente Relais verfügen über integrierte Temperatur-, Spannungs- und Stromsensoren und unterstützen das Kommunikationsprotokoll IEC 61850. Sie können Statusdaten wie Schaltvorgänge, Kontaktverschleiß und Betriebszeit hochladen. Wartungsplattformen, kombiniert mit Modellen des maschinellen Lernens, prognostizieren die verbleibende Nutzungsdauer von Relais und ermöglichen so eine zustandsbasierte Wartung anstelle einer planmäßigen Wartung, wodurch die Betriebs- und Wartungskosten um etwa 30–40 % gesenkt werden.

Dreidimensionale Wertsteigerung von Relais in Smart Grids

Zukünftige Entwicklungstrends: Vom Aktuator zum „Edge Decision Node“

Intelligenz und KI-Integration

Die nächste Generation von Relais wird Edge-KI-Chips integrieren, die die Erkennung lokaler Wellenformmerkmale ermöglichen, um zwischen „durch Blitzschlag verursachten vorübergehenden Fehlern“ und „permanenten Kurzschlüssen“ zu unterscheiden und autonom Wiedereinschaltstrategien auszuwählen – wodurch sekundäre Auswirkungen auf das System durch blindes Wiedereinschalten vermieden werden. Es wird erwartet, dass selbstlernende intelligente Relais etwa im Jahr 2028 in Pilotprojekte eintreten werden.

Softwaredefiniert und Virtualisierung

Mit der Verbreitung des softwaredefinierten Stromversorgungssystemkonzepts wird die Relaisschutzlogik nicht mehr als feste Hardwareparameter fest codiert, sondern bei Bedarf über cloudbasierte Apps geladen. Beispielsweise kann dieselbe Hardware tagsüber eine „PV-Anti-Reverse-Power“-Strategie ausführen und nachts auf eine „Energiespeicher-Lade-/Entlademanagement“-Strategie umschalten, wodurch „ein Gerät, mehrere Verwendungsmöglichkeiten“ erreicht werden.

Hochfrequenzbetrieb und BreitbandbetriebBandgap-Halbleiter

Die Entwicklung von Bauelementen aus Siliziumkarbid (SiC) und Galliumnitrid (GaN) schreitet voranZustandsrelais in Richtung Hochfrequenzschaltung im MHz-Bereich. Dadurch wird das Volumen der in leistungselektronischen Transformatoren (PET) und Mittelspannungs-Gleichstromverteilungsnetzen (MVDC) verwendeten Relais um mehr als 50 % reduziert und gleichzeitig die Verluste auf eins reduziertDrittel herkömmlicher Lösungen.

Digital Twin-gesteuerter Betrieb und Wartung

Zukünftig verfügt jedes Relais über einen „virtuellen Spiegel“ in einer digitalen Zwillingsplattform, der seine elektrischen, thermischen und mechanischen Zustände in Echtzeit widerspiegelt. Durch Simulation können potenzielle Ausfallarten Wochen im Voraus vorhergesagt werden, sodass ein Austausch zum optimalen Zeitfenster möglich ist – und tatsächlich „null ungeplante Ausfallzeiten“ erreicht wird.

Fazit

Als „kleine, aber entscheidende“ Komponente intelligenter Netze haben sich Relais von einfachen elektromechanischen Schaltern zu multifunktionalen intelligenten Terminals entwickelt, die Erfassung, Kommunikation, Steuerung und Berechnung integrieren. Sie spielen eine unersetzliche Rolle bei der Verbesserung der Energienutzungseffizienz, der Erhöhung der Versorgungszuverlässigkeit und der Gewährleistung der Systemsicherheit. Angesichts zukünftiger Netze mit hoher Durchdringung erneuerbarer Energien, hohem Leistungselektronikanteil und hoher Digitalisierung werden sich Relais weiter in Richtung intelligenter, schneller, flexibler und zuverlässiger entwickeln. Technologische Innovationen, gepaart mit Standardisierungsbemühungen, werden die Relaisindustrie gemeinsam dazu antreiben, eine solide Grundlage für die globalen Ziele der CO2-Neutralität zu bieten.
