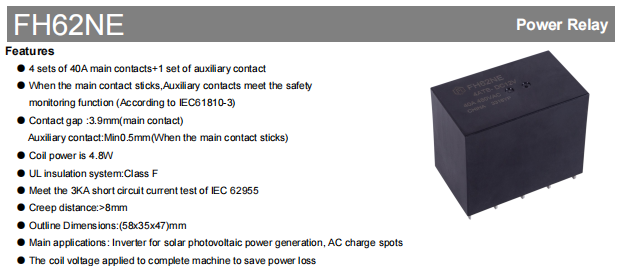

FH62NE Neues Energierelais ｜ 40 A 4-polige Hauptkontakte + Sicherheitsüberwachungs-Hilfskontakt, entwickelt für PV-Wechselrichter und EV-Ladestationen

Da Photovoltaikanlagen, Ladestationen für Elektrofahrzeuge und industrielle Steuerungsgeräte immer höhere Anforderungen an elektrische Sicherheit und Energieeffizienz stellen, Relais müssen nicht nur zuverlässige Schaltleistung, sondern auch Sicherheitsüberwachung, stromsparenden Betrieb und Langzeitstabilität bieten. Die FH62NE-Serie neues Energierelais von Fanhar Electronics vereint hohe Belastbarkeit, intelligente Sicherheitsüberwachung, energiesparenden Betrieb und langlebiges Design in einer Lösung und bietet eine äußerst zuverlässige Leistungsschaltlösung für Anwendungen mit strengen Anforderungen an elektrische Leistung, Systemsicherheit und Umweltanpassungsfähigkeit.

4 Sätze mit 40-A-Hauptkontakten 1 Hilfskontakt – Hochstrombelastbarkeit und Sicherheitsüberwachung in einem

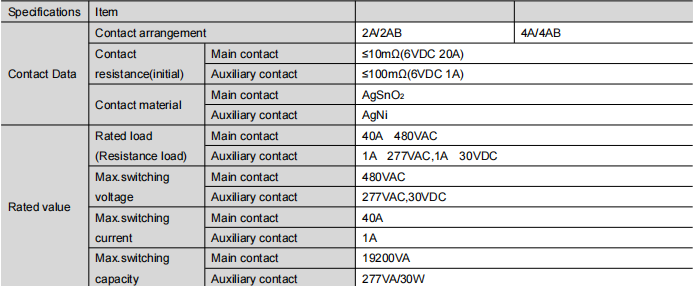

Die FH62NE Verfügt über 4 Sätze 40-A-Hauptkontakte und 1 Hilfskontakt:

Hauptkontakte : 4 Schließerkontakte der Form A (4A/4AB), aus AgSnO₂-Material (Silberzinnoxid), Nennleistung 40 A bei 480 VAC (ohmsch), maximale Schaltkapazität 19.200 VA, anfänglicher Kontaktwiderstand ≤10 mΩ.

Hilfskontakt : 1 Öffnerkontakt der Form B aus AgNi-Material (Silbernickel), ausgelegt für 1 A bei 277 VAC/30 VDC.

Kernsicherheitsfunktion : Im Falle einer fehlerbedingten Verschweißung des Hauptkontakts kann der Hilfskontakt bei einem Mindestspalt von ≥0,5 mm immer noch zuverlässig öffnen und ein Fehlersignal an die Steuerung zur Echtzeit-Sicherheitsüberwachung des Hauptstromkreises senden. Dies entspricht der Sicherheitsnorm IEC 61810-3. Der Hauptkontaktabstand beträgt 3,9 mm und gewährleistet so die Sicherheit der Hochspannungsisolation.

Das hochisolierende Design der Klasse F erfüllt die Hochspannungsanforderungen für neue Energieanwendungen

Neue Energieanlagen werden über längere Zeiträume unter Hochspannung betrieben und erfordern eine hervorragende Isolationsleistung. Der FH62NE verfügt über ein Isolationssystem der Klasse F (155 °C) mit einer Kriechstrecke von >8 mm, wodurch Hochspannungsdurchschläge und Kriechströme wirksam verhindert werden.

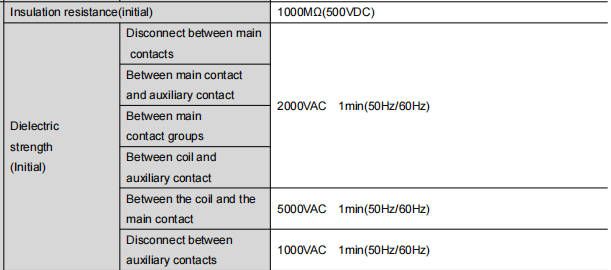

Spannungsfestigkeitsfähigkeit:

Überspannung: Die relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.

Low-Power-Design

Die FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

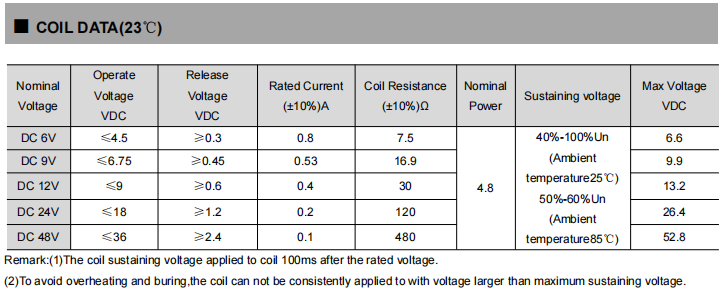

Spulenspezifikationen (bei 23 °C):

Betriebszeit: ≤40 ms; Release-Zeit: ≤20 ms.

Großer Temperaturbereich und hohe Zuverlässigkeit für anspruchsvolle Industrieumgebungen

Die FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.

Ausdauerbewertungen:

• Mechanische Lebensdauer: 1.000.000 Betätigungen
• Elektrische Lebensdauer: 30.000 Betätigungen (40 A/480 VAC ohmsch, EIN/AUS = 1 s/9 s)

Vibrations- und Schockfestigkeit:

• Funktionsvibration: 10 Hz – 55 Hz, 1,5 mm Amplitude
• Funktionsstoß: 98 m/s² (10g)
• Zerstörerischer Schock: 980 m/s² (100 g)

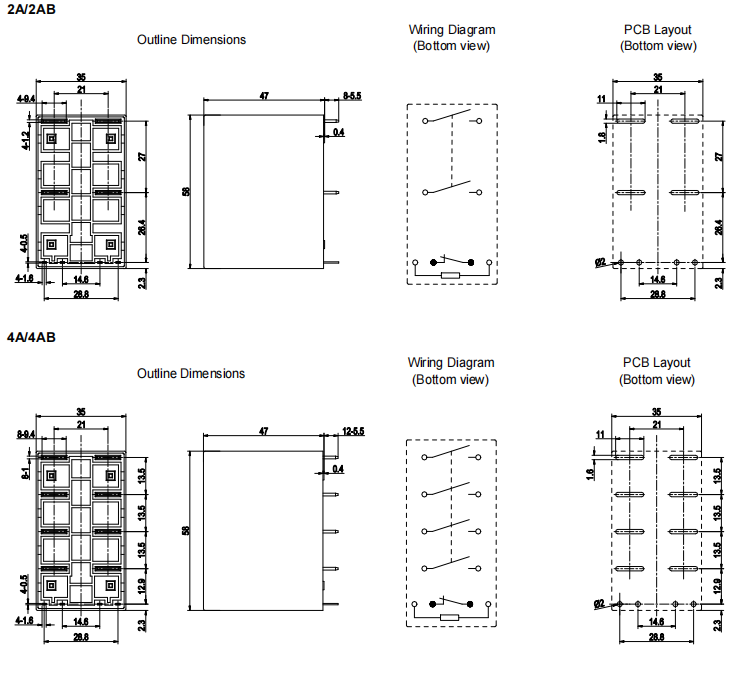

Kompakte Größe für einfache Systemintegration

Die FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.

Montage- und Lötempfehlungen:

Montage: Leiterplattenmontage empfohlen

Löttemperatur: 260°C ± 5°C

Lötzeit: 3 – 5 Sekunden

Montagemaßtoleranz (sofern nicht anders angegeben): ±0,1 mm

Wichtige Anwendungsszenarien

Mit seiner hohen Strombelastbarkeit, unabhängigen Sicherheitsüberwachung und bewährtem Design wird der FH62NE häufig eingesetzt in:

Solar-Photovoltaik-Wechselrichter : Zum Lastschalten und Trennen auf der DC-Eingangs- oder AC-Ausgangsseite. Seine hohe Spannungsfestigkeit, hohe Stromkapazität und Überspannungsfestigkeit bewältigen Spannungsschwankungen und Schalttransienten, die in PV-Systemen häufig vorkommen, effektiv.

AC-Ladestationen für Elektrofahrzeuge : Als zentrale Schaltkomponente in Ladesteuerkreisen führen die Hauptkontakte den Ladestrom sicher, während der Hilfskontakt einen zusätzlichen Sicherheitsschutz bietet.

Sicherheitskritische Systeme, die eine Statusrückmeldung erfordern : Der Hilfskontakt liefert Diagnoseinformationen über den Hauptkontaktstatus und erfüllt damit die Anforderungen von Anwendungen mit strengen Sicherheitsanforderungen.
