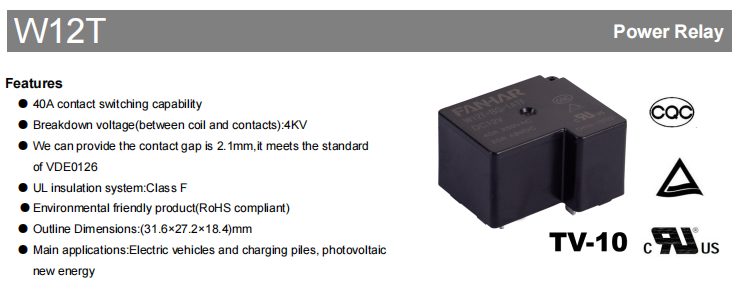

W12T 40A Leistungsrelais | PCB-Relais für das Laden von Elektrofahrzeugen, Photovoltaikanlagen und neue Energieanwendungen

Da erneuerbare Energiesysteme, Elektrofahrzeuge und Energiespeichertechnologien immer weiter voranschreiten, erfordern Leistungssteuerungssysteme Relais mit höherer Schaltleistung, überlegener Isolationsleistung und langfristiger Betriebszuverlässigkeit. Der Fanhar wurde entwickelt, um diesen Anforderungen gerecht zu werden W12T 40A Leistungsrelais ist speziell für Elektrofahrzeuge, Ladesäulen und Photovoltaik (PV)-Systeme für erneuerbare Energien konzipiert.

Der W12T verfügt über a 40A Kontaktschaltfähigkeit , eine maximale dielektrische Spannungsfestigkeit von 4000 VAC zwischen Spule und Kontakten , und ein optionales Kontaktabstand von ≥2,1 mm . Es gewährleistet eine hohe Schaltleistung bei hoher Last und erfüllt gleichzeitig die Anforderungen an die elektrische Isolierung und Sicherheit in neuen Energiegeräten.

Mit einem kompakten Design zur Leiterplattenmontage, das nur Messungen ermöglicht 31,6 × 27,2 × 18,4 mm Der W12T ist in einer Vielzahl von Spulenspannungsoptionen erhältlich 5V bis 110VDC . Die Serie bietet sowohl den Standardtyp (900 mW Spulenleistung) als auch den BG-Typ (1400 mW Spulenleistung). Das Relais hat erhalten UL/cUL, TÜV und CQC Zertifizierungen, die den Einsatz in verschiedenen Märkten weltweit unterstützen.

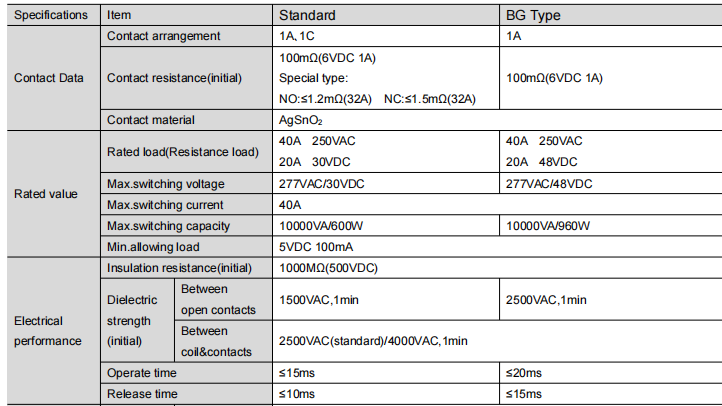

40-A-Hochstrom-Schaltfähigkeit für Hochleistungsgeräte

Neue Energiegeräte wie Ladesäulen für Elektrofahrzeuge und PV-Wechselrichter erfordern Relais mit erheblicher Strombelastbarkeit. Der W12T hat eine Nennsteuerlast von 40 A 250 VAC mit einer maximalen Schaltleistung von 10.000 VA.

Für Gleichstromlasten unterstützt der Standardtyp 20 A 30 VDC, während der BG-Typ 20 A 48 VDC unterstützt. Darüber hinaus sind spezielle Typen mit niedrigem Kontaktwiderstand mit NO≤1,2 mΩ (32 A) und NC ≤ 1,5 mΩ (32 A) erhältlich. Die minimal zulässige Last beträgt 5 VDC 100 mA und ermöglicht ein breites Anwendungsspektrum von der Kleinsignalschaltung bis zur Hochleistungslaststeuerung.

Hochisolierendes Design für verbesserte Systemsicherheit

Die elektrische Isolierung ist eine entscheidende Anforderung für Geräte für erneuerbare Energien, die unter Hochspannungsbedingungen betrieben werden. Der W12T bietet hervorragende elektrische Isolationsfähigkeiten:

Maximale dielektrische Spannungsfestigkeit zwischen Spule und Kontakten: 4000VAC

Dielektrische Spannungsfestigkeit zwischen offenen Kontakten (BG-Typ): 2500VAC

Anfänglicher Isolationswiderstand: 1000 MΩ (bei 500 VDC)

UL-Klasse-F-Isolierungssystem: Die hervorragende Isolationsleistung trägt zu einer verbesserten Betriebssicherheit und Zuverlässigkeit bei und verhindert wirksam Hochspannungsausfälle und Leckagerisiken.

Hochwertiges AgSnO₂-Kontaktmaterial für längere Lebensdauer

Die W12T-Serie verwendet AgSnO₂ (Silber-Zinn-Oxid) als Kontaktmaterial. AgSnO₂ weist eine ausgezeichnete Lichtbogenerosionsbeständigkeit, einen niedrigen und stabilen Kontaktwiderstand, eine gute Wärmeleitfähigkeit und eine hervorragende Antischweißleistung auf. Es reduziert effektiv die Lichtbogenbildung und verlängert die Lebensdauer des Relais, wobei die elektrische Leistung auch bei häufig schaltenden Hochlastanwendungen stabil bleibt.

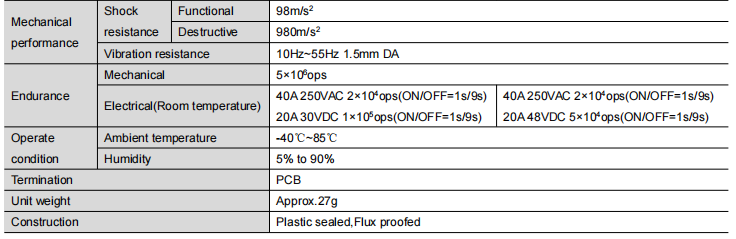

Zuverlässige Leistung in anspruchsvollen Industrieumgebungen

Zusätzlich zu seiner elektrischen Leistung ist der W12T auf langfristige Zuverlässigkeit unter anspruchsvollen Betriebsbedingungen ausgelegt. Das Relais arbeitet in einem weiten Umgebungstemperaturbereich von -40 °C bis 85 °C und eignet sich daher für erneuerbare Energiesysteme und Industrieanlagen, die in unterschiedlichen Klimazonen eingesetzt werden.

Das Relais bietet eine mechanische Lebensdauer von bis zu 5.000.000 Schaltspielen und eine elektrische Lebensdauer von 20.000 Schaltspielen unter 40 A 250 VAC ohmscher Last, 100.000 Schaltspielen unter 20 A 30 VDC (Standardtyp) und 50.000 Schaltspielen unter 20 A 48 VDC (BG-Typ).

Die Betätigungszeit beträgt ≤15 ms (Standard) / ≤20 ms (BG) und die Freigabezeit beträgt ≤10 ms (Standard) / ≤15 ms (BG). Das Relais ist außerdem so konzipiert, dass es Vibrationen und mechanischen Stößen standhält, die häufig in industriellen Anwendungen auftreten.

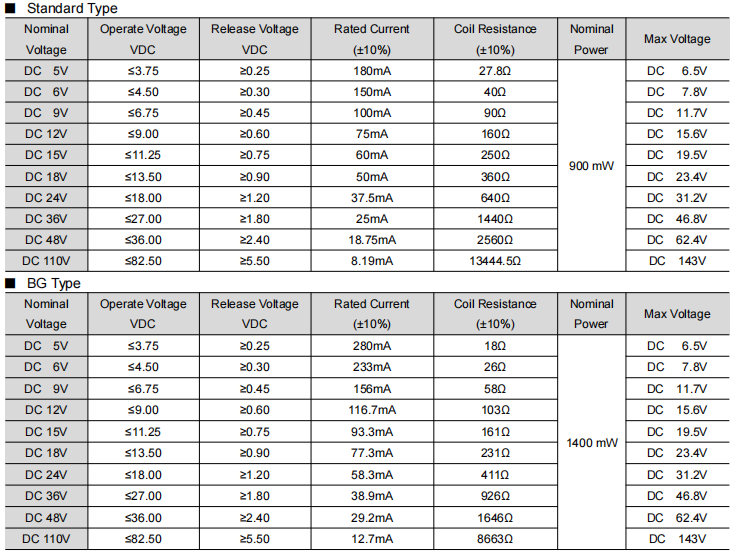

Mehrere Spulenspannungsoptionen für flexibles Systemdesign

Unterschiedliche Steuersysteme erfordern unterschiedliche Spulenspannungskonfigurationen. Um die Systemintegration zu vereinfachen, ist der W12T mit mehreren DC-Spulenspannungsoptionen erhältlich, darunter 5 V, 6 V, 9 V, 12 V, 18 V, 24 V, 36 V, 48 V, 60 V, 110 V DC.

Die Nennleistung der Spule des Standardtyps beträgt 900 mW, während die des BG-Typs 1400 mW beträgt. Das standardisierte Spulendesign verbessert nicht nur die Kompatibilität mit verschiedenen Steuerkreisen, sondern vereinfacht auch die Produktentwicklung für Hersteller, die mehrere Spannungsplattformen verwenden.

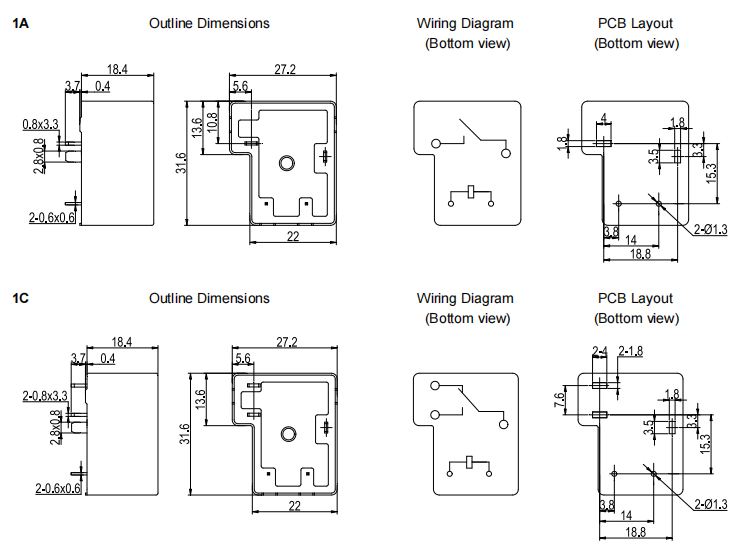

Kompaktes PCB-Montagedesign für einfache Geräteintegration

Der W12T verfügt über a compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

In sauberen Umgebungen (frei von H₂S, SO₂, NO₂ und Staub) wird der flussmittelgeschützte Typ empfohlen. In unsauberen Umgebungen, die diese Schadstoffe enthalten, wird die Ausführung mit Kunststoffdichtung empfohlen. Diese Designüberlegung verlängert effektiv die Lebensdauer des Relais in verschiedenen industriellen Umgebungen.

Typische Anwendungen

Der W12T wurde für Hochstrom-Leistungsschaltanwendungen entwickelt und wird häufig in Systemen für erneuerbare Energien und Elektrofahrzeuge eingesetzt, in denen zuverlässige Schaltleistung und hohe Isolationsfähigkeit erforderlich sind:

• Elektrofahrzeuge (EV)
• Ladesäulen für neue Energiefahrzeuge
• Photovoltaik (PV)-Anlage für erneuerbare Energien

In diesen Systemen wird das Relais üblicherweise zur Leistungssteuerung, zum Schalten des Hauptstromkreises und zur Sicherheitsisolierung verwendet und trägt so zur Verbesserung der Systemzuverlässigkeit und Betriebssicherheit bei.

So wählen Sie den Standardtyp oder den BZ-Typ aus

Der W12T wird als Standardtyp und BG-Typ angeboten. Die wichtigsten Unterschiede sind im Folgenden zusammengefasst:

Für allgemeine industrielle Steuerungs- und Standard-Leistungsschaltanwendungen erfüllt der Standardtyp die meisten Anforderungen. Für Photovoltaikanlagen, Anwendungen, die größere Kontaktisolationsabstände erfordern, oder Szenarien mit höherer Gleichspannung wird der BG-Typ empfohlen.
