Zuhause / Nachrichten / Branchennachrichten / FH61NE New Energy Magnetisches Verriegelungsrelais – Zuverlässige Leistungsschaltlösung für PV-Wechselrichter und AC-Ladestationen

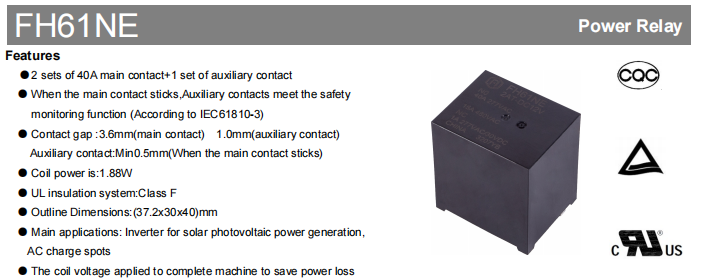

Da die Stromerzeugung durch Photovoltaik, Energiespeichersysteme und Ladeeinrichtungen für Elektrofahrzeuge immer weiter in Richtung höherer Leistung und höherer Effizienz voranschreiten, Relais Von ihnen wird erwartet, dass sie nicht nur zuverlässige Hochstromschaltfähigkeit, sondern auch Sicherheitsüberwachung, geringen Stromverbrauch und langfristige Betriebsstabilität bieten. Um den Anwendungsanforderungen neuer Energiegeräte gerecht zu werden, hat Fanhar Electronics das neue magnetische Verriegelungsrelais der Serie FH61NE eingeführt. Das Produkt verfügt über eine Kontaktkonfiguration aus 2 Sätzen 40-A-Hauptkontakten und 1 Satz Hilfskontakten. Wenn der Hauptkontakt klemmt, liefert der Hilfskontakt ein Sicherheitsüberwachungs-Rückmeldesignal und erfüllt die Anforderungen von IEC 61810-3 für Sicherheitsüberwachungsfunktionen. Das Relais verfügt über ein magnetisches Verriegelungsdesign mit geringem Stromverbrauch und einem Spulenstromverbrauch von nur 1,88 W. In Kombination mit einem Isolationssystem der Klasse F und einer kompakten mechanischen Struktur erfüllt es die umfassenden Anforderungen neuer Energieanwendungen wie Solar-PV-Wechselrichter, AC-Ladestationen und Ladeausrüstung für Elektrofahrzeuge für energieeffizienten Betrieb und langfristige Zuverlässigkeit. Die FH61NE-Serie hat erhalten UL/cUL, TÜV , und CQC Sicherheitszertifizierungen und wird häufig in Anwendungen für neue Energieanlagen eingesetzt.
40-A-Hochstrom-Schaltfähigkeit für die Leistungssteuerung von New-Energy-Geräten

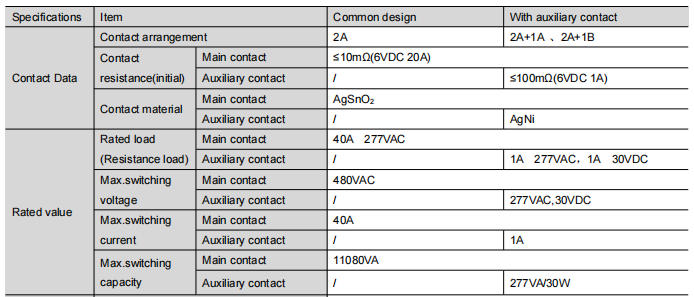

Neue Energieanlagen stellen hohe Anforderungen an die Stromschaltfähigkeit von Relais. Die FH61NE verfügt über zwei Sätze von 40-A-Hauptkontakten, die die Hochstromlaststeuerung in neuen Energiegeräten unterstützen. Die Hauptkontakte bestehen aus AgSnO₂-Kontaktmaterial, das hervorragende Antischweiß- und Leitfähigkeitseigenschaften bietet, um die Kontaktzuverlässigkeitsanforderungen von Leistungsschaltanwendungen in neuen Energiegeräten zu erfüllen. Die wichtigsten Spezifikationen sind wie folgt:
Diese elektrischen Parameter ermöglichen es dem FH61NE, Stromkreisschalt- und Steuerfunktionen in PV-Wechselrichtern und AC-Ladestationen zuverlässig auszuführen.
Hilfskontakt-Sicherheitsüberwachungsdesign für erhöhte Systemsicherheit
Neue Energieanlagen stellen strenge Anforderungen an die Betriebssicherheit. Der FH61NE bietet Hilfskontaktoptionen, um den Sicherheitsüberwachungsanforderungen gerecht zu werden. Zu den verfügbaren Konfigurationen gehören:
2A 1A : Zwei normalerweise offene Hauptkontakte, ein normalerweise offener Hilfskontakt
2A 1B : Zwei normalerweise offene Hauptkontakte, ein normalerweise geschlossener Hilfskontakt
Wenn der Hauptkontakt klemmt, liefert der Hilfskontakt Rückmeldungssignale zur Systemstatusüberwachung.
Magnetische Verriegelungsstruktur mit geringem Stromverbrauch für den energieeffizienten Betrieb neuer Energiegeräte
Der FH61NE verfügt über eine magnetische Verriegelungsrelaisstruktur mit folgenden Vorteilen:
Stromverbrauch der Spule: 1,88 W
Dauerspannungsbereich : 40 % ~ 100 % Un (Umgebungstemperatur 25 ℃); 50 % ~ 60 % Un (Umgebungstemperatur 85 °C)

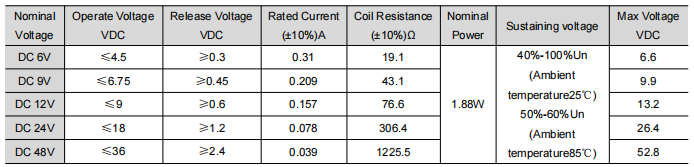

Maximale Dauerspannung : Beachten Sie die Spulendatentabelle
Das magnetische Verriegelungsdesign reduziert den kontinuierlichen Energieverbrauch während des Relaishaltezustunds erheblich. Durch das Anlegen der Spulenerhaltungsspannung an die gesamte Maschine wird effektiv Energieverlust eingespart, wodurch sie besser für die energieeffizienten Betriebsanforderungen neuer Energiegeräte geeignet ist.
Hochisolierendes Design und zuverlässige Leistung für komplexe Betriebsumgebungen
Der FH61NE verfügt über ein hochisolierendes Design und eine kompakte Bauweise, die elektrische Sicherheit und mechanische Zuverlässigkeit in Einklang bringt:
Mehrere Spulenspannungsoptionen für flexibles Systemdesign
Unterschiedliche Steuersysteme erfordern unterschiedliche Spulenspannungskonfigurationen. Um die Systemintegration zu vereinfachen, ist die FH61NE-Serie mit mehreren DC-Spulenspannungsoptionen erhältlich, darunter 6VDC , 9 VDC , 12 VDC , 24 VDC and 48 VDC .
Jede Spulenoption ist auf einen Nennstromverbrauch von 3,2 W ausgelegt, sodass Ingenieure die am besten geeignete Steuerspannung auswählen können, ohne die Relaisplattform ändern zu müssen. Das standardisierte Spulendesign verbessert nicht nur die Kompatibilität mit verschiedenen Steuerkreisen, sondern vereinfacht auch die Produktentwicklung für Hersteller, die mehrere Spannungsplattformen verwenden.
Kompaktes Plattformdesign für einfachere Produkt-Upgrades
Die FH61NE-Serie bietet ein einheitliches Plattformdesign für verschiedene Kontaktkonfigurationen und Spulenspannungsoptionen und bietet Herstellern eine flexible Grundlage für die Entwicklung verschiedener neuer Energiegeräteanwendungen.

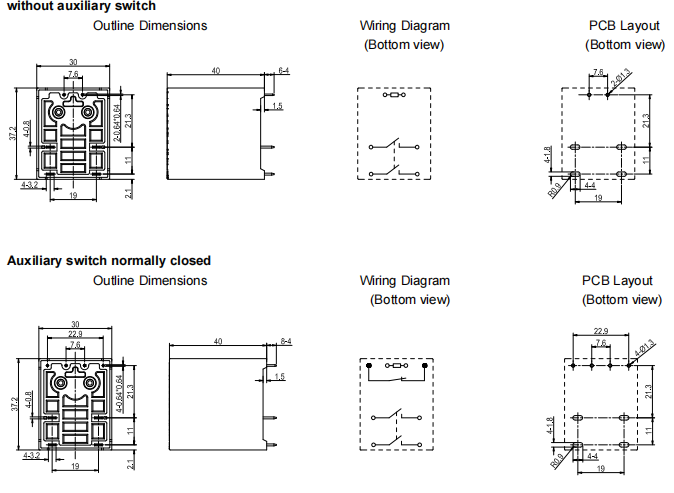

Alle Konfigurationen haben identische Außenabmessungen 37,2 × 30 × 40 mm, zusammen mit dem gleichen PCB-Layout, der gleichen Montagefläche, der gleichen Isolationsleistung und dem gleichen mechanischen Aufbau. Das Hauptunterscheidungsmerkmal zwischen den Konfigurationen ist die Kontaktanordnung (2A, 2A 1A oder 2A 1B), die es Designern ermöglicht, die geeignete Überwachungsfunktion auszuwählen, ohne das PCB-Design zu ändern.
Diese gemeinsame Plattform ermöglicht es Geräteherstellern, die Hilfskontaktüberwachung (zur Sicherheitsrückmeldung, wenn der Hauptkontakt klemmt) einfach in ihre Designs zu integrieren, ohne die mechanische Installation oder das Platinenlayout zu ändern. Dadurch können Entwicklungszyklen verkürzt, Engineeringkosten gesenkt und die Produktstandardisierung verbessert werden.
Für Hersteller, die skalierbare Lösungen für Solarwechselrichter, AC-Ladestationen und Ladegeräte für Elektrofahrzeuge suchen, bietet die FH61NE-Serie eine effiziente und praktische Plattform.
Sicherheitszulassungen

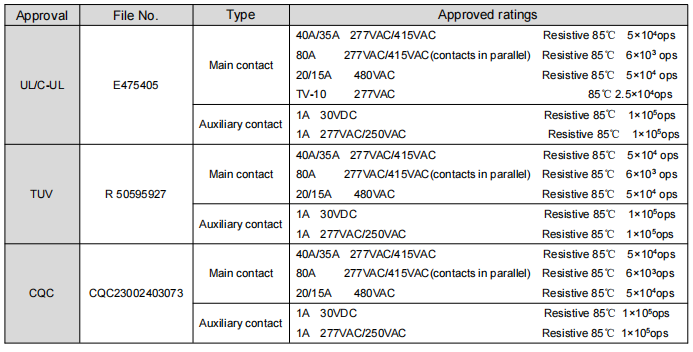

Der FH61NE hat erhalten UL/cUL, TÜV , und CQC Sicherheitszertifizierungen. Das Produkt entspricht außerdem den EU-Umweltrichtlinien RoHS/REACH. Fanhar Electronics hat es geschafft ISO9001 , ISO14001 , und ISO45001 internationale Managementsystemzertifizierungen, hält mehr als 40 nationale Patente und wurde als nationales High-Tech-Unternehmen und als Forschungs- und Entwicklungszentrum auf Provinzebene anerkannt.
Typische Anwendungen
Der FH61NE wird hauptsächlich in den folgenden neuen Energiesektoren eingesetzt:
In diesen Anwendungen übernimmt das Relais hauptsächlich Leistungsschaltsteuerungs- und Statusüberwachungsfunktionen und bietet stabile und zuverlässige Stromsteuerungslösungen für das System.
Häufig gestellte Fragen
F1: Um welchen Relaistyp handelt es sich beim FH61NE?
Das FH61NE ist ein neues magnetisches Stromstoßrelais, das von Zhejiang Fanhar Electronics Co., Ltd. entwickelt wurde und hauptsächlich in Solar-PV-Wechselrichtern und AC-Ladestationen eingesetzt wird.
F2: Wie hoch ist der maximale Nennstrom des FH61NE?
Die Nennlast des FH61NE-Hauptkontakts beträgt 40 A bei 277 V Wechselstrom (ohmsche Last) mit einem maximalen Schaltstrom von 40 A.
F3: Unterstützt der FH61NE Hilfskontakte?
Ja. Der FH61NE bietet die Versionen 2A 1A (normalerweise offener Hilfskontakt) und 2A 1B (normalerweise geschlossener Hilfskontakt). Wenn der Hauptkontakt klemmt, liefert der Hilfskontakt Rückmeldungssignale zur Systemstatusüberwachung und erfüllt damit die Anforderungen der Sicherheitsüberwachungsfunktion IEC 61810-3.
F4: Was ist der Betriebstemperaturbereich des FH61NE?
Der Betriebstemperaturbereich liegt zwischen -40 °C und 85 °C und eignet sich daher für verschiedene Regionen und komplexe Industrieumgebungen.
Für Anwendungen, die eine höhere Stromkapazität erfordern, ist FH66NE160 die empfohlene Wahl. Für Systeme, die auf einen Nennstrom von 100 A ausgelegt sind, bietet FH66NE100 die geeignete Lösung.

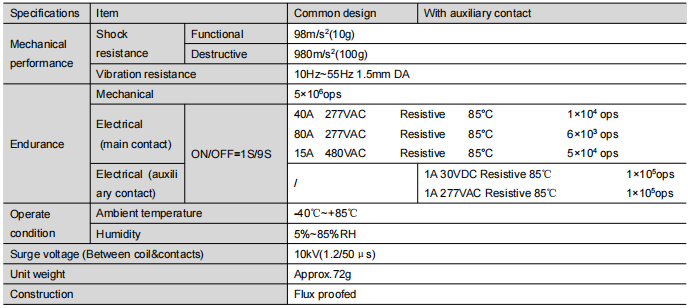

F5: Wie hoch ist die mechanische und elektrische Lebensdauer des FH61NE?
Mechanische Lebensdauer: 5×10⁶ Schaltspiele
Elektrische Lebensdauer (Hauptkontakt): 1×10⁵ Schaltspiele bei 40 A 277 VAC ohmscher Last (85 ℃)
Elektrische Lebensdauer (Hilfskontakt): 1×10⁵ Schaltspiele bei 1 A 30 VDC/277 VAC ohmscher Last (85 ℃)
