Aktuelle Shunt-Widerstände verstehen: Ein umfassender Leitfaden zur präzisen Strommessung

Was ist ein Strom-Shunt-Widerstand?

A Strom-Shunt-Widerstand ist eine Präzisionskomponente mit niedrigem Widerstand, die zur Messung des elektrischen Stroms entwickelt wurde, indem sie an ihren Anschlüssen einen kleinen, proportionalen Spannungsabfall erzeugt. Basierend auf dem Ohmschen Gesetz (V = I × R) wandeln diese Widerstände den Stromfluss in ein messbares Spannungssignal um und ermöglichen so eine genaue Stromüberwachung, ohne den Schaltkreisbetrieb wesentlich zu stören.

Diese wesentlichen Komponenten werden häufig in der Leistungselektronik, in Batteriemanagementsystemen, in der industriellen Automatisierung und in Automobilanwendungen eingesetzt, bei denen eine präzise Strommessung für die Leistungsoptimierung und Sicherheitsüberwachung von entscheidender Bedeutung ist.

Hauptmerkmale aktueller Shunt-Widerstände

Grundlegende Funktionsprinzipien

Strom-Shunt-Widerstände funktionieren nach einem einfachen, aber eleganten Prinzip:

• Wenn der Widerstand in Reihe mit einer Last geschaltet wird, erzeugt er einen Spannungsabfall, der proportional zum durch ihn fließenden Strom ist
• Diese Spannung wird mit hochohmigen Verstärkerschaltungen oder Analog-Digital-Wandlern gemessen
• Der gemessene Strom wird nach der Formel I = V ÷ R berechnet, wobei der Widerstand konstant bleibt
• Typische Widerstandswerte reichen von Mikroohm bis zu mehreren zehn Milliohm, um Leistungsverluste zu minimieren

Kritische Leistungsparameter

Auswahl des Passenden Strom-Shunt-Widerstand erfordert eine sorgfältige Bewertung mehrerer wichtiger Spezifikationen:

• Widerstandswert: Der typische Bereich liegt zwischen 0,1 mΩ und 100 mΩ und wird basierend auf dem maximalen Strom und dem akzeptablen Spannungsabfall ausgewählt
• Nennleistung: Bestimmt die Wärmeableitungskapazität, berechnet mit P = I² × R mit 25–50 % Sicherheitsmarge
• Temperaturkoeffizient (TCR): Misst die Widerstandsstabilität bei Temperaturschwankungen, wobei Premium-Shunts ±10 ppm/°C oder weniger bieten
• Toleranz: Zeigt den Präzisionsgrad an, der von ±0,01 % für Laborqualität bis ±1–5 % für allgemeine Anwendungen reicht
• Spannungsabfall: Zu den Standardwerten gehören 50 mV, 75 mV oder 100 mV bei Nennstrom für die Kompatibilität mit Messgeräten

Arten von Strom-Shunt-Widerständen

Präzisionsstrom-Shunt im Vergleich zu Standard-Shunts

Präzisions-Stromshunt Widerstände stellen die höchste Stufe der Strommesstechnologie dar und wurden für Anwendungen entwickelt, die außergewöhnliche Genauigkeit und Stabilität erfordern. Diese speziellen Komponenten minimieren Messfehler durch fortschrittliche Materialauswahl und Herstellungsverfahren.

Zu den wichtigsten Unterscheidungsmerkmalen von Präzisions-Stromshunts gehören:

• Extrem niedrige TCR-Werte (oft unter ±10 ppm/°C) sorgen für minimale Abweichungen bei den Betriebstemperaturen
• Enge Toleranzspezifikationen (±0,01 % bis ±0,1 %) für hervorragende Messwiederholbarkeit
• Kelvin-Anschlüsse mit vier Anschlüssen, die Leitungswiderstandsfehler beseitigen
• Langzeitstabilität mit minimalen Alterungseffekten über längere Betriebszeiten
• Überlegene Leistung in Kalibrierlaboren, Testgeräten und kritischen Überwachungssystemen

Konfigurationen von Gleichstrom-Shunt-Widerständen

Gleichstrom-Shunt-Widerstände sind speziell für Gleichstromanwendungen optimiert und verfügen über Konstruktionsmethoden, die den besonderen Herausforderungen der Gleichstrommessung gerecht werden:

• Die Konstruktion aus einer Manganin- oder Konstantan-Legierung sorgt für eine thermische EMF von nahezu Null
• Panelmontierte Designs mit robusten Anschlüssen für industrielle Umgebungen
• Standardisierter 75-mV-Ausgang bei Nennstrom für nahtlose Integration mit analogen Messgeräten
• Hohe Überlastfähigkeit (typischerweise 120 % des Nennstroms für 2 Stunden)
• Die Betriebstemperatur reicht von -40 °C bis 60 °C für raue Industriebedingungen.

Elektrische Shunts von Construction Technology

Elektrische Shunts werden mit verschiedenen Technologien hergestellt, die jeweils unterschiedliche Vorteile bieten:

• Metallfolien-Shunts: Bieten Sie außergewöhnliche Präzision mit einem TCR von nur ±5 ppm/°C, ideal für Hochfrequenz- und Präzisionsanwendungen

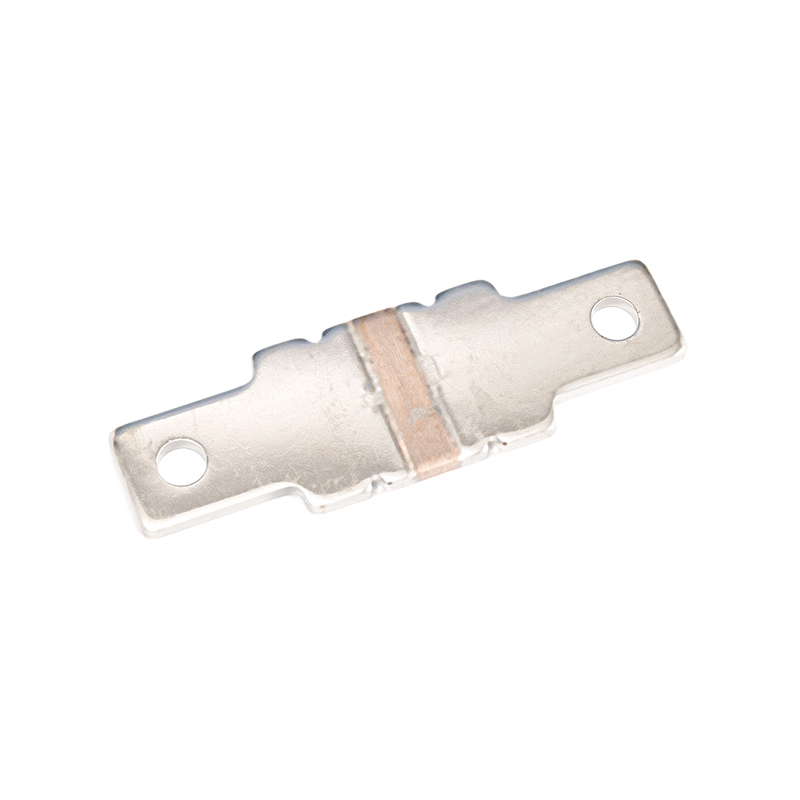

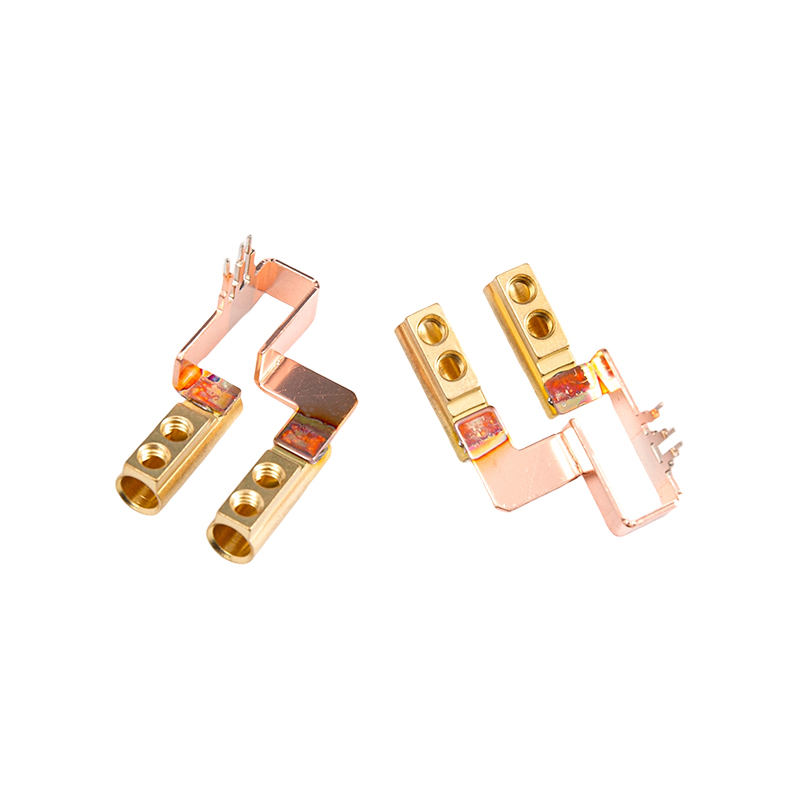

• Metallstreifen-/Platten-Shunts: Bieten eine hervorragende Belastbarkeit und Stoßstromfähigkeit für Automobil- und Industrieantriebe
• Drahtshunts: Bieten überlegene Stabilität und hohe Leistungskapazität, allerdings mit einer höheren Induktivität, die die AC-Leistung einschränkt
• Dickschicht-Shunts: Kostengünstige Lösung für Großserienanwendungen mit mäßigen Präzisionsanforderungen

Branchenübergreifende Anwendungen

Automobil- und Elektrofahrzeugsysteme

Der Automobilsektor ist einer der am schnellsten wachsenden Märkte für Strom-Shunt-Widerstands , angetrieben durch Fahrzeugelektrifizierung und fortschrittliche elektronische Systeme. Zu den kritischen Anwendungen gehören:

• Batteriemanagementsysteme (BMS) überwachen Lade-/Entladeströme zur Schätzung des Ladezustands
• On-Board-Ladegeräte (OBC) bieten Rückmeldung zur Stromregelung und zum Überlastschutz
• Fahrmotorsteuerung ermöglicht eine präzise Drehmoment- und Geschwindigkeitsregelung
• DC-DC-Wandler sorgen für eine effiziente Stromverteilung über Fahrzeugsubsysteme
• Hochspannungs-Stromverteilungseinheiten, die AEC-Q200-qualifizierte Komponenten erfordern

Industrielle Leistungselektronik

Industrielle Anwendungen nutzen Präzisions-Stromshunts für:

• Motorantriebssysteme, die eine Stromrückführung in Echtzeit für die Vektorsteuerung erfordern
• Überwachung der Stromversorgung, Gewährleistung der Lastregelung und Fehlererkennung
• Servoantriebe erfordern eine hochpräzise Stromerfassung zur Positionsregelung
• Energiemesssysteme erfordern eine genaue Verbrauchsmessung
• Wechselrichter für erneuerbare Energien verfolgen den Stromfluss in Solar- und Windsystemen

Unterhaltungselektronik und Telekommunikation

Kompakt Strom-Shunt-Widerstands Aktivieren Sie erweiterte Funktionen in:

• Das Smartphone-Akkumanagement sorgt für sichere Ladezyklen
• Laptop-Netzteile überwachen den Ausgangsstrom
• 5G-Basisstationen verwalten die Stromverteilung über HF-Verstärker
• Die Ausrüstung von Rechenzentren verfolgt den Stromverbrauch auf Serverebene
• Tragbare Geräte optimieren die Batterielebensdauer durch präzise Stromüberwachung

Designüberlegungen und Best Practices

Implementierung der Kelvin-Verbindung

Für maximale Genauigkeit bei geringem Widerstand Strom-Shunt-Widerstands , ist die Implementierung geeigneter Kelvin-Verbindungen (4-Draht) unerlässlich. Diese Technik trennt stromführende Pfade von spannungserfassenden Pfaden und eliminiert Fehler, die durch Leitungs- und Kontaktwiderstände verursacht werden.

Zu den Umsetzungsrichtlinien gehören:

• Verlegen Sie die Messleitungen von den Innenkanten der Widerstandspads, die dem Widerstandselement am nächsten liegen
• Behalten Sie die gleiche Länge und Abmessung der Sensorspuren bei, um eine ausgewogene Messung zu gewährleisten
• Platzieren Sie die Strommessverstärker so nah wie möglich am Shunt
• Vermeiden Sie Durchkontaktierungen in Shunt-Pads, um eine Dochtwirkung des Lots und einen ungleichmäßigen Widerstand zu verhindern
• Verwenden Sie Differenzialpaar-Routing für Sense-Leitungen, um Gleichtaktrauschen zu unterdrücken

Wärmemanagementstrategien

Verlustleistung in Gleichstrom-Shunt-Widerstände erzeugt Wärme, die die Messgenauigkeit beeinträchtigen kann. Ein effektives Wärmemanagement erfordert:

• Richtige Leistungsreduzierung – Widerstände unter den maximalen Nennwerten betreiben, um die Lebensdauer zu verlängern
• Ausreichende Kupferfläche auf Leiterplatten zur Wärmeverteilung
• Berücksichtigung der Umgebungstemperatur und des Luftstroms bei der Gehäusekonstruktion
• Auswahl von Materialien mit niedrigem TCR, um temperaturbedingte Drift zu minimieren
• Verwendung von Wärmeleitmaterialien bei der Montage von plattenförmigen Shunts

High-Side- und Low-Side-Erkennung

Platzierung von Elektrische Shunts innerhalb von Schaltkreisen wirkt sich auf die Systemleistung aus:

Auswahlleitfaden für Ingenieure

Berechnung des Widerstandsbedarfs

Ermittlung des Optimalen Strom-Shunt-Widerstand Wert erfordert das Abwägen mehrerer Faktoren:

• Zielspannungsabfall: Typischerweise 50–100 mV für Kompatibilität mit Standard-ADCs und Messgeräten
• Maximaler Strom: Berechnen Sie R = V ÷ I, um den erforderlichen Widerstand zu bestimmen
• Verlustleistung: Stellen Sie sicher, dass P = I² × R mit einer Sicherheitsmarge innerhalb der Nenngrenzen bleibt
• Signal-Rausch-Verhältnis: Stellen Sie für eine zuverlässige Messung sicher, dass der Spannungsabfall das Grundrauschen des Systems übersteigt

Kriterien für die Materialauswahl

Die Legierungszusammensetzung wirkt sich direkt aus Präzisions-Stromshunt Leistung:

• Manganin: Bevorzugt für Präzisionsanwendungen mit TCR ~±10–50 ppm/°C und ausgezeichneter Langzeitstabilität
• Konstantan: Bietet gute Stabilität mit moderatem TCR für den allgemeinen industriellen Einsatz
• Zeranin: Fortschrittliche Legierung mit extrem niedrigem TCR für höchste Präzisionsanforderungen
• Kupfer: Wird in Hochstromanwendungen verwendet, bei denen die Kosten im Vordergrund stehen

FAQ

Was ist der Unterschied zwischen einem Stromshunt-Widerstand und einem Strommesswiderstand?

Obwohl die Begriffe oft synonym verwendet werden, implizieren sie typischerweise unterschiedliche Anwendungsfälle. Strommesswiderstände sind im Allgemeinen niederohmige Komponenten, die zur Überwachung und Steuerung in elektronische Schaltkreise integriert sind und einen kontrollierten Frequenzgang für Präzisionsanwendungen haben. Strom-Shunt-Widerstände werden häufig mit Messungen höherer Ströme in Verbindung gebracht und können in der Energieverteilung, Instrumentierung oder Messanwendungen eingesetzt werden. Beide beruhen auf dem gleichen Prinzip des Ohmschen Gesetzes, unterscheiden sich jedoch in Größe, Aufbau und Anwendungsumgebung.

Wie wähle ich den richtigen Widerstandswert für meinen aktuellen Shunt-Widerstand?

Auswahl des Passenden resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

Was ist TCR und warum ist es für Strom-Shunt-Widerstände wichtig?

Der TCR (Temperaturkoeffizient des Widerstands) misst, wie stark sich der Widerstand mit der Temperatur ändert, ausgedrückt in ppm/°C (Teile pro Million pro Grad Celsius). Bei einem Shunt-Widerstand mit 100 ppm/°C TCR und 100 Ω Anfangswiderstand führt eine Temperaturänderung von 50 °C zu einer Widerstandsverschiebung von 0,5 Ω. Dies wirkt sich direkt auf die Messgenauigkeit aus – ein höherer TCR bedeutet einen größeren Fehler bei Temperaturschwankungen. Premium Präzisions-Stromshunts bieten einen TCR von nur ±10 ppm/°C, was für Automobilanwendungen (-40 °C bis 125 °C) und Industrieanwendungen mit erheblichen Temperaturschwankungen unerlässlich ist.

Was ist eine Kelvin-Verbindung und wann sollte ich sie verwenden?

Eine Kelvin-Verbindung (4-Draht) verwendet vier Anschlüsse: zwei für die Stromübertragung und zwei dedizierte Sense-Anschlüsse für die Spannungsmessung. Dadurch werden Fehler durch Leitungs- und Kontaktwiderstände eliminiert, die in 2-Draht-Konfigurationen bei der Messung von Shunts im Milliohm-Bereich zu Messfehlern von 10–15 % führen können. Nutzen Sie Kelvin-Verbindungen für alle Präzisions-Stromshunt Anwendungen, insbesondere wenn Widerstandswerte unter 10 mΩ liegen oder wenn eine Genauigkeit von mehr als 0,5 % erforderlich ist. Die Implementierung umfasst das Verlegen von Messleitungen aus dem Inneren der Widerstandspads und die Einhaltung gleicher Leiterbahnlängen.

Wie sind Strom-Shunt-Widerstände im Vergleich zu Hall-Effekt-Sensoren für die Strommessung?

Strom-Shunt-Widerstands bieten eine höhere Genauigkeit (insbesondere bei Gleichstrom/Niederfrequenz), geringere Kosten und einen breiteren Frequenzgang, erzeugen jedoch Wärme (I²R-Verluste) und bieten keine galvanische Trennung. Hall-Effekt-Sensoren bieten eine inhärente Isolierung und einen vernachlässigbaren Leistungsverlust, weisen jedoch eine mäßige Genauigkeit auf, die durch externe Magnetfelder beeinträchtigt wird, und sind mit höheren Kosten verbunden. Für Gleichstromanwendungen, die eine hohe Präzision erfordern, wie etwa Batteriemanagementsysteme, werden typischerweise Shunt-Widerstände bevorzugt. Hall-Sensoren werden bevorzugt, wenn die Isolierung entscheidend ist oder bei Hochstromanwendungen, bei denen die Wärmeableitung ein Problem darstellt.

Was sind die Standardspannungsabfälle für DC-T-Shunt-Widerstände?

Industriestandard Gleichstrom-Shunt-Widerstände erzeugen typischerweise 75 mV bei Nennstrom, obwohl auch 50-mV- und 100-mV-Varianten üblich sind. Diese Standardisierung gewährleistet die Kompatibilität mit analogen Einbaumessgeräten und Messgeräten, die für diese spezifischen Spannungsbereiche ausgelegt sind. Beispielsweise hat ein 100 A/75 mV-Shunt einen Widerstand von 0,00075 Ω, während ein 50 A/75 mV-Shunt einen Widerstand von 0,0015 Ω hat. Überprüfen Sie bei der Auswahl von Shunts für vorhandene Geräte den Vollspannungsbedarf des Messgeräts, um eine ordnungsgemäße Skalierung und Genauigkeit sicherzustellen.

Können Stromshunt-Widerstände in Wechselstromanwendungen verwendet werden?

Ja, Strom-Shunt-Widerstands funktionieren für Wechselstrommessungen, die Überlegungen unterscheiden sich jedoch von denen für Gleichstromanwendungen. Drahtgewickelte Shunts weisen eine Induktivität auf, die bei höheren Frequenzen zu Phasenverschiebungen und Messfehlern führen kann. Metallfolien- oder Metallplatten-Shunts bieten eine geringere Induktivität und eine bessere Wechselstromleistung. Für reine Wechselstromanwendungen werden häufig Stromwandler (CTs) bevorzugt, da sie eine Isolierung bieten und hohe Ströme ohne Wärmeentwicklung verarbeiten können. Bei Gleichstrom-vorgespanntem Wechselstrom oder einem breiten Frequenzbereich bleiben Shunt-Widerstände jedoch wirksam, wenn sie für den Frequenzgang richtig spezifiziert sind.

Was verursacht Messfehler bei Strom-Shunt-Widerständen und wie kann ich diese minimieren?

Zu den Hauptfehlerquellen gehören: thermische Drift (minimiert durch die Auswahl von Materialien mit niedrigem TCR), Leitungswiderstand (eliminiert durch Kelvin-Verbindungen), thermoelektrische Spannungen (reduziert durch konsequenten Materialeinsatz und Temperaturgradienten), Probleme beim PCB-Layout (behoben durch ordnungsgemäße Leiterbahnführung und Verstärkerplatzierung) und Selbsterwärmung (bewältigt durch thermisches Design und Leistungsreduzierung). Weitere Faktoren sind die Lötqualität, der Kontaktwiderstand an den Anschlüssen und elektromagnetische Störungen. Die Einhaltung der Layoutrichtlinien des Herstellers und die Implementierung eines geeigneten Wärmemanagements können den Gesamtfehler bei Präzisionsanwendungen auf unter 0,1 % reduzieren.

Auf welche Zertifizierungen sollte ich bei Kfz-Stromshunt-Widerständen achten?

Für Automobilanwendungen suchen Sie Strom-Shunt-Widerstands mit AEC-Q200-Qualifikation – dem globalen Standard für Stresstests passiver Komponenten in Automobilumgebungen. Weitere wichtige Zertifizierungen sind ISO9001 (Qualitätsmanagement), ISO14001 (Umwelt) und ISO45001 (Arbeitssicherheit und Gesundheitsschutz). Für internationale Märkte gewährleisten die UL-Anerkennung, die TÜV-Zertifizierung und die Einhaltung der EU-ROHS/REACH-Richtlinien die Einhaltung gesetzlicher Vorschriften. Diese Zertifizierungen garantieren, dass die Komponenten den Temperaturbereichen im Automobilbereich (-40 °C bis 125 °C), Vibrationen und langfristigen Zuverlässigkeitsanforderungen standhalten.

Wie berechne ich die erforderliche Nennleistung für meinen aktuellen Shunt-Widerstand?

Berechnen Sie die Verlustleistung mit P = I² × R, wobei I der maximale Dauerstrom und R der Shunt-Widerstand ist. Planen Sie eine Sicherheitsmarge von 25–50 % über der berechneten Leistung ein. Zum Beispiel mit 20 A über einen 5 mΩ-Shunt: P = 20² × 0,005 = 2 W. Wählen Sie einen Widerstand mit mindestens 3 W Nennleistung. Berücksichtigen Sie Leistungsreduzierungskurven – viele Widerstände müssen oberhalb einer Umgebungstemperatur von 70 °C reduziert werden. Überprüfen Sie bei gepulsten Anwendungen die Impulsfähigkeit des Widerstands, da die Spitzenleistungsbelastbarkeit häufig die Dauernennwerte übersteigt. Konsultieren Sie immer die Datenblätter des Herstellers für spezifische Leistungsreduzierungsanforderungen.
