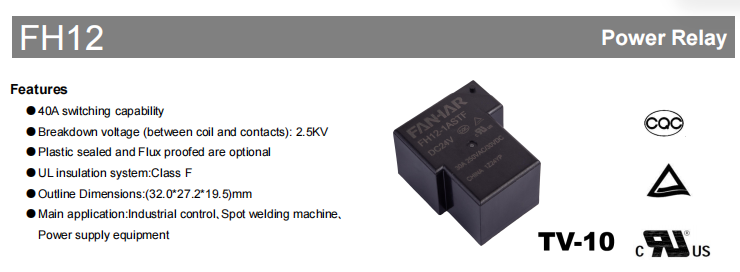

Die FH12 Leistungsrelais ist für das Hochstromschalten in industriellen Steuerungen, Punktschweißmaschinen und Stromversorgungsgeräten konzipiert. Mit einem maximalen Schaltstrom von 40A , Spannungsfestigkeit von 2500 VAC zwischen Spule und Kontakten , und a UL-Isolierungssystem der Klasse F Der FH12 bietet zuverlässige elektrische Leistung für anspruchsvolle Industrieanwendungen. In beiden Varianten erhältlich Kunststoff versiegelt und Flussmittelfest Konstruktionen, es kann entsprechend verschiedenen Betriebsumgebungen ausgewählt werden.
1. Hauptmerkmale des FH12 Leistungsrelais
40A Schaltfähigkeit
Die FH12 supports a maximum switching current of 40A mit einer maximalen Schaltleistung von 7500VA Dadurch eignet es sich für Anwendungen, die ein zuverlässiges Hochstromschalten erfordern.
Zuverlässige elektrische Isolierung
Die relay provides an insulation resistance of 1000 MΩ (500 VDC) und a dielectric strength of 2500 VAC zwischen Spule und Kontakten , was dazu beiträgt, während des Betriebs eine sichere elektrische Isolierung aufrechtzuerhalten.
Mehrere Kontaktkonfigurationen
Die FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
So können Benutzer die geeignete Konfiguration für verschiedene Schaltungsdesigns auswählen.
Kunststoffversiegelte oder flussmittelfeste Konstruktion
Es stehen zwei Konstruktionsoptionen zur Verfügung: flussmittelfest und kunststoffversiegelt.
Laut Datenblatt wird die flussmittelfeste Version für saubere Umgebungen empfohlen, während die kunststoffversiegelte Version für Umgebungen mit Staub oder korrosiven Gasen wie H₂S, SO₂ und NO₂ geeignet ist.
Isoliersystem der Klasse F
Die FH12 complies with the Isoliersystem der UL-Klasse F , erfüllt internationale Isolationsanforderungen für industrielle Elektrogeräte.
2. Technische Spezifikationen

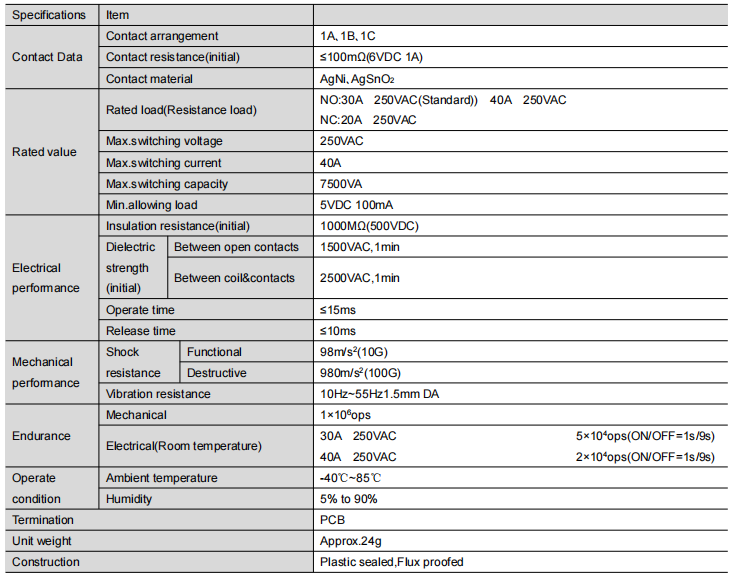

3. Leistung
Die FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
Elektrische Leistung
- Isolationswiderstand: 1000 MΩ (500 VDC)
- Spannungsfestigkeit zwischen offenen Kontakten: 1500 VAC für 1 Minute
- Spannungsfestigkeit zwischen Spule und Kontakten: 2500 VAC für 1 Minute
Betriebsgeschwindigkeit
- Betriebszeit: ≤15ms
- Veröffentlichungszeit: ≤10ms
Mechanische Leistung
- Funktionelle Schockfestigkeit: 98m/s² (10G)
- Zerstörerischer Schockwiderstand: 980 m/s² (100 G)
- Vibrationsfestigkeit: 10 Hz–55 Hz, 1,5 mm Doppelamplitude
Lebensdauer
- Mechanische Ausdauer: 1 × 10⁶ Operationen
- Elektrische Ausdauer:
- 30A 250VAC: 5 × 10⁴ Operationen
- 40A 250VAC: 2 × 10⁴ Operationen
4. Verfügbare Spulenspannungen

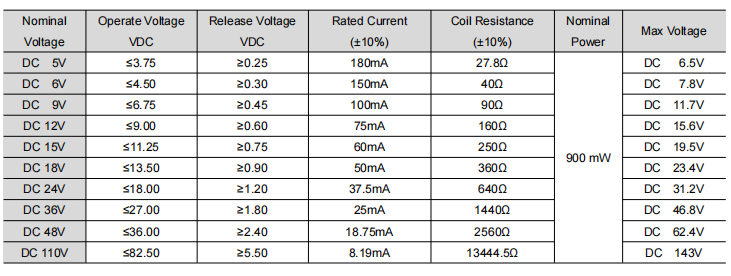

Die FH12 supports multiple DC coil voltage options, including:
5 V, 6 V, 9 V, 12 V, 15 V, 18 V, 24 V, 36 V, 48 V und 110 V Gleichstrom Dadurch kann das Relais an unterschiedliche Systemspannungsanforderungen angepasst werden.
5. Typische Anwendungen
Laut Produktdatenblatt ist der FH12 in erster Linie konzipiert für:
Geeignet für industrielle Steuerungsgeräte, die ein zuverlässiges Schalten von Hochstromlasten erfordern.
Punktschweißmaschinen
Entwickelt für Punktschweißgeräte, bei denen eine stabile Relaisschaltleistung erforderlich ist.
Stromversorgungsgeräte
Gilt für Stromversorgungsgeräte, die eine zuverlässige Schaltleistung innerhalb der angegebenen elektrischen Nennwerte erfordern.
6 . Sicherheitszertifizierungen

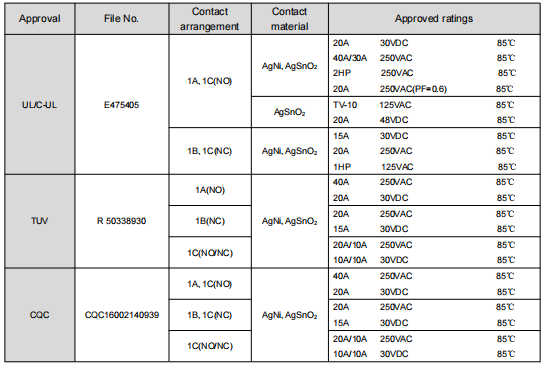

Die FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
Die approved ratings vary depending on the contact arrangement and contact material.
7. Häufig gestellte Fragen (FAQ)
F1: Wie hoch ist der maximale Schaltstrom des FH12-Leistungsrelais?
Die FH12 supports a maximum switching current of 40A und a maximum switching capacity of 7500VA .
F2: Welche Kontaktmöglichkeiten gibt es?
Die relay is available in 1A (normalerweise offen), 1B (normalerweise geschlossen) und 1C (Umschalter) Kontaktkonfigurationen.
F3: Welche Spulenspannungsoptionen sind verfügbar?
Die FH12 supports DC coil voltages of 5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V und 110V .
F4: Welche Kontaktmaterialien gibt es?
Die relay offers AgNi und AgSnO₂ Kontaktmaterialien. Laut Datenblatt AgSnO₂ Kontakte werden für Anwendungen mit hohem Stoßstrom empfohlen.
F5: Welche Betriebstemperatur unterstützt der FH12?
Die specified ambient operating temperature is -40°C bis 85°C , mit einem Betriebsfeuchtigkeitsbereich von 5 % bis 90 % .
F6: Über welche Zertifizierungen verfügt der FH12?
Die FH12 has obtained UL/cUL, TÜV und CQC Sicherheitszertifizierungen mit zugelassenen Bewertungen je nach Produktkonfiguration.
8. Fazit
Die FH12 40A Leistungsrelais vereint hohe Schaltleistung, zuverlässige elektrische Isolierung, vielfältige Kontaktkonfigurationen und flexible Baumöglichkeiten in einem kompakten Design. Unterstützt DC-Spulenspannungen von 5V bis 110V und zertifiziert durch UL/cUL, TÜV und CQC Es ist für industrielle Steuerungen, Punktschweißmaschinen und Stromversorgungsgeräte innerhalb der spezifizierten Betriebsbedingungen konzipiert.
Für weitere technische Informationen, Bestelldetails oder Unterstützung bei der Produktauswahl wenden Sie sich bitte an Fanhar Electronics für die neueste FH12-Produktdokumentation und Anwendungsunterstützung.
