FH28-Relais: Hochleistungs-Elektronik- und Automatisierungslösungen für die Automobilindustrie

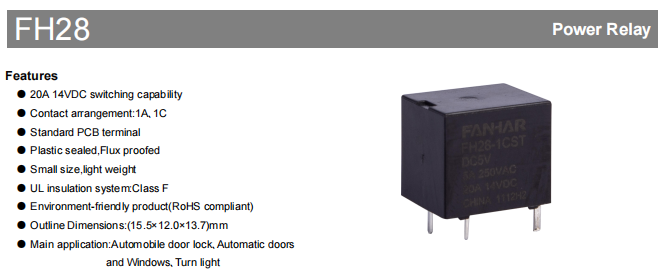

Das FH28-Relais ist ein leistungsstarkes, auf Leiterplatten montiertes Relais, das von Zhejiang Fanhar Electronics Co., Ltd. hergestellt wird und für Automobilelektronik und Automatisierungssteuerungssysteme bestimmt ist.  Dieses Relais verfügt über eine kunststoffversiegelte Konstruktion, verfügt über eine Schaltkapazität von 20 A bei 14 VDC, hat kompakte Abmessungen von 15,5 x 12,0 x 13,7 mm, wiegt etwa 6 Gramm und entspricht den RoHS-Umweltvorschriften.

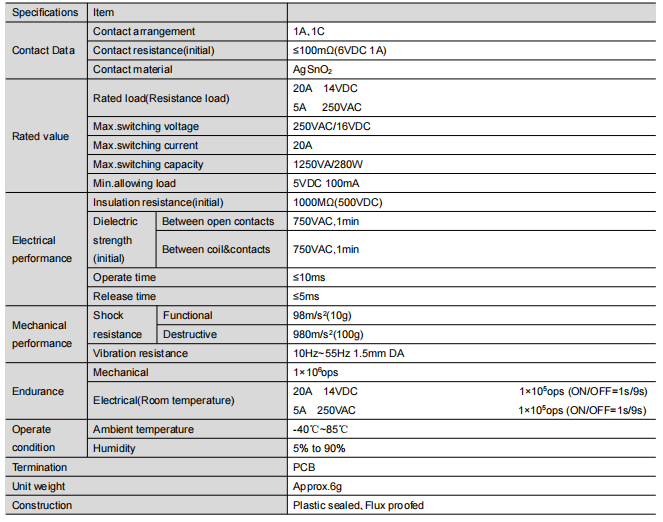

Hervorragende elektrische Leistung

Kontakteigenschaften

Es werden spezielle Legierungskontaktmaterialien verwendet und der anfängliche Kontaktwiderstand wird streng auf 100 mΩ (Testbedingung 6 VDC 1 A) kontrolliert.

Der niedrige Kontaktwiderstand sorgt dafür, dass der Signalübertragungsverlust minimiert wird, besonders geeignet für Präzisionssteuerungssysteme.

Die Kontaktoberfläche ist speziell behandelt, um Lichtbögen wirksam zu verhindern und die Lebensdauer zu verlängern.

Tragfähigkeit

Dual-Rating-Design: 20 A/14 V DC und 5 A/250 V AC.

Maximale Schaltleistung bis zu 1250 VA/280 W, um die meisten Anforderungen an die Automobilelektronik zu erfüllen.

Minimale zulässige Last von nur 5 VDC/100 mA, Anpassung an kleine Signalschaltszenarien.

Isolationseigenschaften

Anfänglicher Isolationswiderstand bis zu 1000 MΩ (500 VDC Prüfspannung)

Die Kontaktspannung hält einer Spannung von 750 V AC für 1 Minute ohne Ausfall stand

UL-Isolationsklasse Klasse F zur Gewährleistung von Sicherheit und Zuverlässigkeit in Umgebungen mit hohen Temperaturen.

Reaktionsgeschwindigkeit

Schnelle Reaktionszeit von ≤ 10 ms für die Saugzeit und ≤ 5 ms für die Freigabezeit.

Besonders geeignet für moderne Automobilelektroniksysteme, die Hochfrequenzschaltungen erfordern.

Das optimierte Design des elektromagnetischen Systems gewährleistet einen konsistenten Betrieb

Robuste und zuverlässige mechanische Struktur

Das mechanische Design des Produkts spiegelt technische Weisheit wider:

Kompaktes Gehäuse mit Abmessungen von 15,5 x 12,0 x 13,7 mm und einer Gewichtskontrolle von 6 g, geeignet für Anwendungen mit begrenztem Platzangebot

Hervorragende Vibrationsfestigkeit, widersteht Stößen von 980 m/s² (10 g) und passt sich Vibrationsumgebungen wie Autos an

Stabile Leistung in Vibrationsumgebungen, zuverlässiger Betrieb im Frequenzbereich von 10 Hz bis 55 Hz mit einer Amplitude von 1,5 mm.

Der Kunststoffversiegelungsprozess verhindert wirksam das Eindringen von Flussmittel und erhöht die langfristige Zuverlässigkeit des Produkts.

Vielfältige Anwendungsszenarien

FH28-Relais zeigen ihren Wert in vielen Bereichen:

Elektronische Automobilsysteme, ideal für Türschlosssteuerung, Blinkersystem, elektrische Fensterheber.

Im Bereich der Industrieautomation eignet es sich für die automatische Türsteuerung, Sicherheitsverriegelung und andere Schlüsselpositionen.

Im Bereich Haushaltsgeräte sorgt es für zuverlässiges Schalten für Smart-Home-Steuerung und automatische Vorhangsysteme.

Im Bereich der Instrumentierung spielt es eine wichtige Rolle als Kernkomponente des Signalschaltmoduls.

Professionelle Auswahlberatung

Auswahlpunkte für verschiedene Anwendungsszenarien:

Kontaktkonfiguration: 1A (normalerweise offen) eignet sich für einfache Schaltkreise und 1C (Umwandlung) eignet sich für Szenarien, die Schaltfunktionen erfordern.

Umweltverträglichkeit: Flussmittelbeständig für saubere Umgebungen, Kunststoffversiegelt für korrosive Gase.

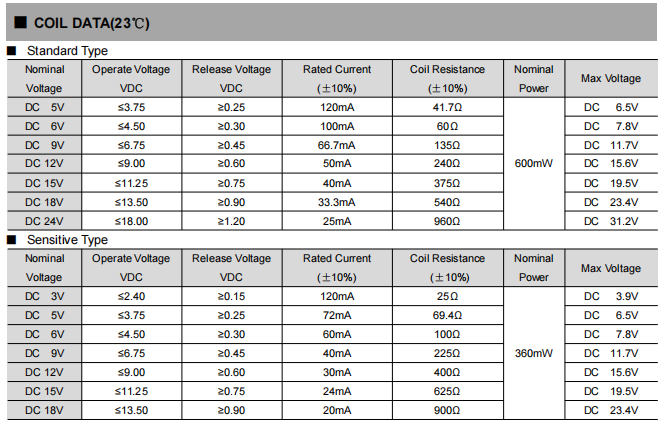

Vorschlag zur Spannungsanpassung: Die Standardspule eignet sich für normale Spannung, die empfindliche Spule (L-Typ) eignet sich besser für Niederspannungsanwendungen.

Vorsichtsmaßnahmen bei der Installation: Umgebungen mit starken Vibrationen erfordern besondere Aufmerksamkeit bei den Befestigungsmethoden, um zuverlässige Verbindungen zu gewährleisten.

Strenge Zuverlässigkeitsüberprüfung

Das Produkt wurde strengen Tests und Verifizierungen unterzogen:

Belastungslebensdauertest: 100.000 Betätigungen unter DC14V/20A, über 1 Million Betätigungen unter AC250V/5A.

Umweltanpassungsfähigkeitstest: Temperaturzyklus -40℃~85℃, 90 % relative Luftfeuchtigkeit, Langzeitüberprüfung in heißer und feuchter Umgebung

Mechanischer Zuverlässigkeitstest: 55-Hz-Vibration, 10-g-Aufprall und andere raue Bedingungen.

Materialbeständigkeitstest: Das Kontaktmaterial behält auch nach längerem Gebrauch gute Kontakteigenschaften.

Praktische Anwendungsvorschläge

Vorsichtsmaßnahmen bei technischen Anwendungen:

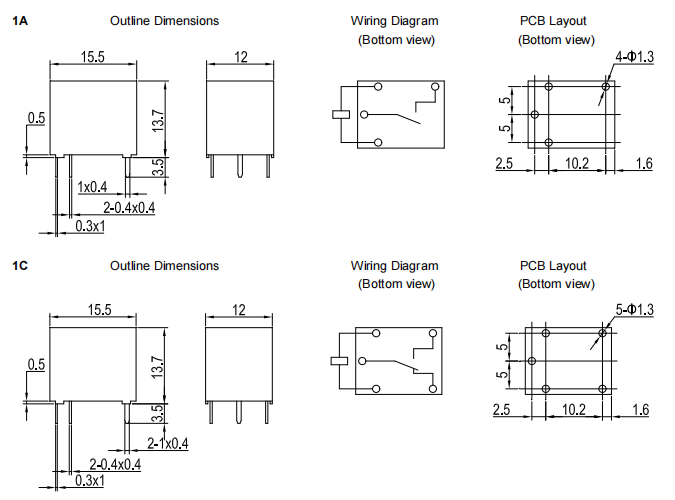

Befolgen Sie beim Entwurf der Leiterplatte genau die Maßzeichnungen und achten Sie besonders auf den Stiftabstand von 10,2 mm.

Die Anordnung sollte mit ausreichend elektrischem Abstand erfolgen, wobei die Notwendigkeit einer Wärmeableitung zu berücksichtigen ist, um örtliche Überhitzung zu vermeiden.

Vermeiden Sie das Überschreiten der maximalen Nennparameter und vermeiden Sie mechanische Stöße und Stürze.

Regelmäßige Wartung, um den Kontaktzustand zu überprüfen und die Arbeitsumgebung sauber zu halten.

FH28-Relais werden aufgrund ihrer professionellen Leistungsparameter und zuverlässigen Qualitätsleistung zu einer wichtigen Wahl für Automobilelektronik und Industriesteuerungen. Durch kontinuierliche Innovation bietet Zhejiang Fanhar Electronics dem Markt zuverlässige Relaislösungen.
