Fanhar W12-Relais: Leistungsstarker Antrieb für industrielle Steuerungen und Photovoltaik-Wechselrichter

In der modernen Welt der industriellen Automatisierung und erneuerbaren Energien ist die Leistung von Leistungsrelais entscheidend für die Stabilität und Effizienz der Ausrüstung. Das W12-Relais ist mit seiner herausragenden Leistung und Zuverlässigkeit die ideale Wahl für industrielle Steuerungs- und PV-Wechselrichteranwendungen. Nachfolgend finden Sie eine detaillierte Beschreibung des W12-Relais, die Ihnen einen Einblick in seine Funktionen und Vorteile gibt.

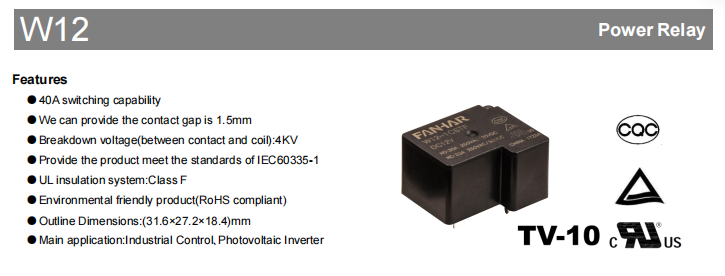

Produktmerkmale

40-A-Schaltfähigkeit: Das W12-Relais kann Stromlasten von bis zu 40 A bewältigen und erfüllt damit strenge industrielle Anforderungen.

Hohe Durchbruchspannung: Die Durchbruchspannung von 4KV (zwischen Kontakten und Spule) sorgt für maximale Sicherheit und Zuverlässigkeit.

Internationaler Standard: Das Produkt erfüllt den IEC60335-1-Standard und gewährleistet so seine Eignung für den globalen Markt.

Umweltfreundliches Design: RoHS-konform, umweltfreundlich und umweltfreundlich.

Kompakte Größe: Die Außenmaße betragen (31,6 x 27,2 x 18,4) mm und ermöglichen so eine einfache Integration in verschiedene Geräte.

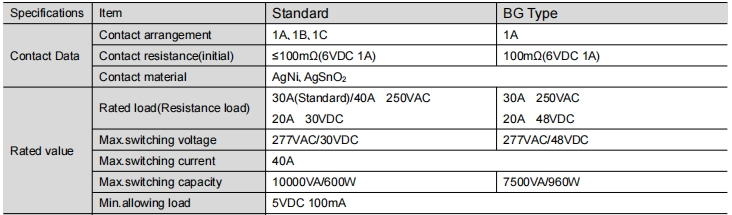

Produktparameter

Kontaktform: 1A (ein Satz normalerweise offen), 1B (ein Satz normalerweise geschlossen), 1C (ein Satz Konvertierung), zur Anpassung an unterschiedliche Schaltungsdesignanforderungen.

Der erste Kontaktwiderstand sollte 100 mΩ (6 VDC 1 A) nicht überschreiten, um eine effiziente Stromübertragung zu gewährleisten.

Kontaktmaterial: AgNi und AgSnO2 werden verwendet, um eine hohe Leitfähigkeit und Haltbarkeit zu gewährleisten.

Belastbarkeit: Steuerlast (ohmsch) 30 A (Standard) / 40 A 250 VAC, maximal 20 A 30 VDC. Schaltspannung 277VAC/30VDC, max. Schaltstrom 40A, max. Schaltleistung 10000VA/600W.

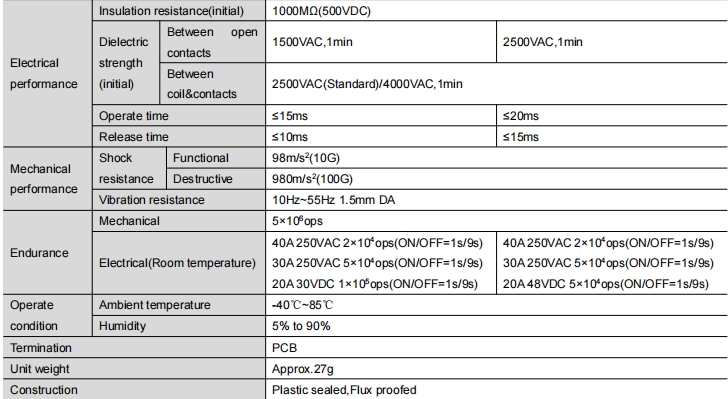

Leistungsübersicht

Isolationswiderstand: Anfangswert bis zu 1000 MΩ (500 VDC) für starke elektrische Isolierung.

Dielektrische Spannungsfestigkeit: 1500 VAC zwischen Trennkontakten, 1 Minute, 2500 VAC (Standard) / 4000 VAC zwischen Kontakten und Spule, 1 Minute.

Aktionszeit: Die Absorptionszeit beträgt nicht mehr als 15 ms, die Freigabezeit beträgt nicht mehr als 10 ms, was eine schnelle Reaktion gewährleistet.

Mechanische Leistung: Hält einer Stabilität von bis zu 98 m/s² (10 G) und einer Festigkeit von 980 m/s² (100 G) sowie einem Vibrationstest mit 10 Hz bis 55 Hz und 1,5 mm Doppelamplitude stand.

Haltbarkeit: Mechanische Lebensdauer bis zu 5 x 10^6 Betätigungen, elektrische Lebensdauer bis zu 2 x 10^4 Betätigungen unter bestimmten Bedingungen (EIN/AUS = 1 s/9 s).

Anwendungsgebiete

Industrielle Steuerung: Zur Steuerung von Motoren und anderen mechanischen Geräten in Produktionslinien, um einen effizienten Betrieb der industriellen Automatisierung sicherzustellen.

Photovoltaik-Wechselrichter: werden in Photovoltaik-Solaranlagen zur Steuerung und Umwandlung von Strom eingesetzt, um die Effizienz der Energienutzung zu verbessern.

Smart Grid: Wird in Smart-Grid-Systemen zur intelligenten Verteilung und Steuerung von Strom eingesetzt.

Ladestationen für Elektrofahrzeuge: In Ladestationen für Elektrofahrzeuge werden sie zur Steuerung des Stroms während des Ladevorgangs verwendet, um Sicherheit und Effizienz zu gewährleisten.

Automatisierungsgeräte: in verschiedenen Automatisierungsgeräten zur präzisen Steuerung von Strom und Spannung.

Fazit

Das W12-Relais ist aufgrund seiner hervorragenden Leistung und seines breiten Anwendungsspektrums die erste Wahl für industrielle Steuerungs- und Photovoltaik-Wechselrichtergeräte. Ob bei extremen Temperaturen oder in Anwendungen, die Hochstromschaltungen erfordern, der W12 bietet eine stabile und sichere Lösung. Kontaktieren Sie Zhejiang Fanhar Electronics Co., Ltd. noch heute, um mehr über das W12 zu erfahren und lassen Sie sich von unserem professionellen Team bei der Auswahl des Relaismodells unterstützen, das am besten zu Ihrer Anwendung passt. Lassen Sie uns gemeinsam den Weg in eine effizientere und zuverlässigere Zukunft der industriellen Automatisierung ebnen.
