W12T 40A Leistungsrelais | PCB-Relais für Lade- und Photovoltaiksysteme für Elektrofahrzeuge

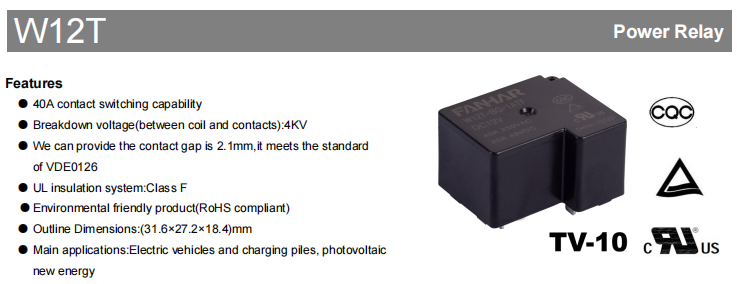

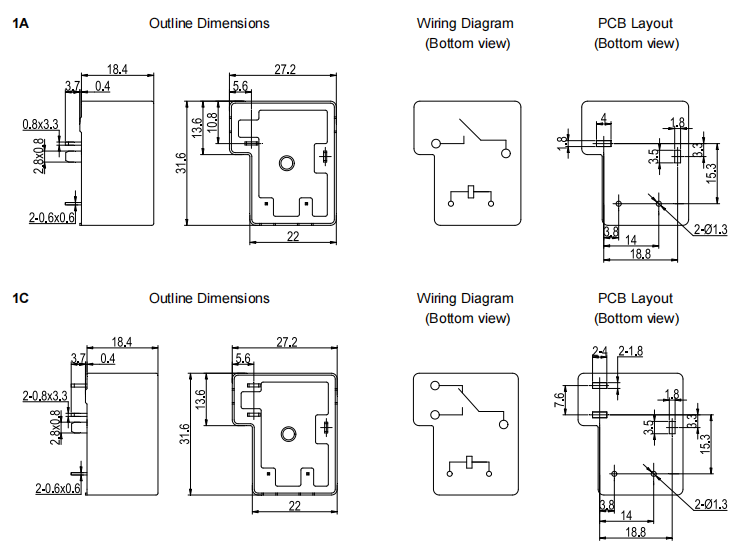

W12T ist ein von FANHAR Electronics auf den Markt gebrachtes 40-A-Leistungsrelais, das für leistungsstarke Leistungssteuerungsanwendungen wie Elektrofahrzeuge, Ladesäulen und Photovoltaik (PV)-Systeme für erneuerbare Energien entwickelt wurde. Das Relais verfügt über eine Kontaktschaltfähigkeit von 40 A, eine maximale dielektrische Spannungsfestigkeit von 4000 VAC zwischen Spule und Kontakten und einen optionalen Kontaktabstand von ≥2,1 mm. Es gewährleistet eine hohe Schaltleistung bei hoher Last und erfüllt gleichzeitig die Anforderungen an die elektrische Isolierung und Sicherheit in neuen Energiegeräten. Mit seinem kompakten Design zur Leiterplattenmontage misst der W12T nur 31,6 × 27,2 × 18,4 mm und ist in einer Vielzahl von Spulenspannungsoptionen erhältlich, um den unterschiedlichen Anforderungen des Gerätedesigns gerecht zu werden. Es wird häufig in neuen Energiesteuerungssystemen eingesetzt.

1. Produktmerkmale

40A Hochstrom-Schaltfähigkeit

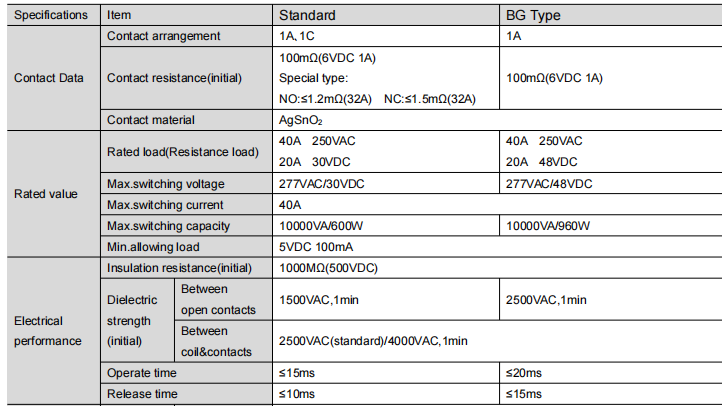

Der W12T hat eine Nennsteuerlast von 40 A 250 VAC. Der Standardtyp unterstützt 20 A 30 VDC DC-Lasten, während der BG-Typ 20 A 48 VDC DC-Lasten unterstützt. Die maximale Schaltkapazität erreicht 10.000 VA und erfüllt damit die Leistungssteuerungsanforderungen von Hochleistungsgeräten.

Hohe Isolationsleistung für erhöhte Systemsicherheit
Um den Isolationsanforderungen neuer Energiegeräte gerecht zu werden, bietet der W12T eine hervorragende elektrische Isolierung:

Maximale dielektrische Spannungsfestigkeit zwischen Spule und Kontakten: 4000 VAC

Dielektrische Spannungsfestigkeit zwischen Kontakten (BG-Typ): 2500 VAC

Anfänglicher Isolationswiderstand: 1000 MΩ (bei 500 VDC)

Die hervorragende Isolationsleistung trägt zu einer verbesserten Betriebssicherheit und Zuverlässigkeit bei.

Optionaler Kontaktabstand ≥2,1 mm
Der Typ W12T BG bietet einen Kontaktabstand von ≥2,1 mm und entspricht damit der europäischen Photovoltaiknorm VDE0126. Dies entspricht der Forderung nach größeren Kontaktisolationsabständen in bestimmten PV-Systemanwendungen.

Hochwertiges Kontaktmaterial
Der W12T Als Kontaktmaterial nutzt die Serie AgSnO₂ (Silber-Zinn-Oxid). AgSnO₂ weist eine ausgezeichnete Lichtbogenerosionsbeständigkeit, einen niedrigen und stabilen Kontaktwiderstand, eine gute Wärmeleitfähigkeit und eine hervorragende Antischweißleistung auf. Es reduziert effektiv die Lichtbogenbildung und verlängert die Lebensdauer des Relais.

2. Leistungsparameter

Große Auswahl an Spulenspannungsoptionen
Um unterschiedlichen Steuerungssystemdesigns gerecht zu werden, ist der W12T in mehreren Spulenspannungen erhältlich, darunter:
[Siehe Tabelle mit Spulenspezifikationen im Originaldatenblatt]

Nennleistung der Standardspule: 900 mW

Nennleistung der Spule vom Typ BG: 1400 mW

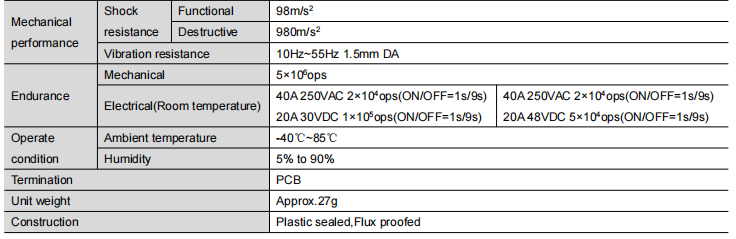

Stabile und zuverlässige mechanische und elektrische Leistung
Der W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Mechanische Lebensdauer: 5 Millionen Betätigungen

Elektrische Lebensdauer:

40A 250VAC: 20.000 Betätigungen

20A 30VDC (Standardtyp): 100.000 Betätigungen

20A 48VDC (BG-Typ): 50.000 Betätigungen

Betriebszeit (Standardtyp): ≤15 ms

Freigabezeit (Standardtyp): ≤10 ms

Betriebstemperaturbereich: -40°C bis 85°C , geeignet für verschiedene industrielle und neue Energiegeräteanwendungen.

Mehrere Sicherheitszulassungen

Der W12T has obtained several domestic and international product certifications, including: UL / cUL, TÜV, CQC

Diese Zertifizierungen decken Anwendungen mit 40-A-Wechselstromlast und 20-A-Gleichstromlast ab und unterstützen den Produkteinsatz in verschiedenen Märkten.

3. Typische Anwendungsbereiche

Laut Produktdatenblatt wird der W12T hauptsächlich verwendet in:

Elektrofahrzeuge (EVs)

Ladesäulen für neue Energiefahrzeuge

Photovoltaik (PV)-Anlage für erneuerbare Energien

Seine hohe Stromschaltfähigkeit und Isolationsleistung erfüllen die Leistungssteuerungsanforderungen der oben genannten Anwendungen.

4. Warum sollten Sie sich für das W12T-Leistungsrelais entscheiden?

Als 40-A-Leistungsrelais für den neuen Energiesektor vereint das W12T hohe Belastbarkeit, Isolationsleistung und Zuverlässigkeit. Zu den wichtigsten Vorteilen gehören:

40A AC-Lastschaltfähigkeit

Bis zu 4000 VAC dielektrische Spannung zwischen Spule und Kontakten

Optionaler Kontaktabstand ≥2,1 mm, gemäß VDE0126 PV-Standard

Großer Spulenspannungsbereich von 5 V bis 110 VDC

Isoliersystem der UL-Klasse F

Betriebstemperaturbereich -40 °C bis 85 °C

Zertifiziert durch UL, TÜV, CQC usw.

Geeignet für Elektrofahrzeuge, Ladesäulen, Photovoltaik und andere neue Energieanwendungen

5. Zusammenfassung

Der W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
