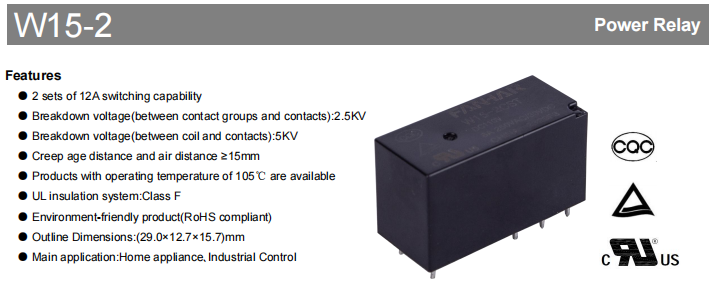

W15-2 Leistungsrelais

Die W15-2-Serie ist eine Hochleistungsserie Leistungsrelais Für den Einsatz in Steuerungsanwendungen mittlerer bis hoher Last vorgesehen. Das Herzstück ist die unabhängige 12-A-Schaltfunktion mit zwei Sätzen, die eine zuverlässige Steuerung zweier Stromkreise ermöglicht, entweder gleichzeitig oder einzeln. Dies bietet eine flexible Lösung für Haushaltsgeräte, industrielle Steuerungssysteme, Automatisierungsgeräte und Energiesysteme. Dank seiner Isolationsfestigkeit von bis zu 5 kV, dem erweiterten Betriebstemperaturbereich von -40 °C bis 105 °C und dem RoHS-konformen Ökodesign bietet es eine hohe Zuverlässigkeit und eine lange Lebensdauer in vielfältigen und anspruchsvollen Anwendungsumgebungen.

Kernvorteile

Die W15-2-Serie vereint herausragende Leistung und Haltbarkeit in ihren winzigen Abmessungen von 29,0 x 12,7 x 15,7 mm.

Unabhängige Zweikanalsteuerung: Die W15-2-Serie vereint herausragende Leistung und Haltbarkeit in ihren winzigen Abmessungen von 29,0 x 12,7 x 15,7 mm.

Robuste elektrische Isolierung: Die Spannungsfestigkeit von 5 kV zwischen Spule und Kontakten unterdrückt effektiv Störungen und schützt die Niederspannungs-Steuerseite.

Überlegene Umweltrobustheit: Wird in einer 105℃-Hochtemperaturversion mit staub- und kontaminationsresistenten Dichtungsoptionen angeboten und widersteht Industriestaub, Feuchtigkeit und korrosiven Gasen (z. B. H₂S, SO₂).

Globale Umweltkonformität: Es ist vollständig RoHS-konform und erfüllt grüne Produktionsstandards und internationale Marktzugangsbestimmungen.

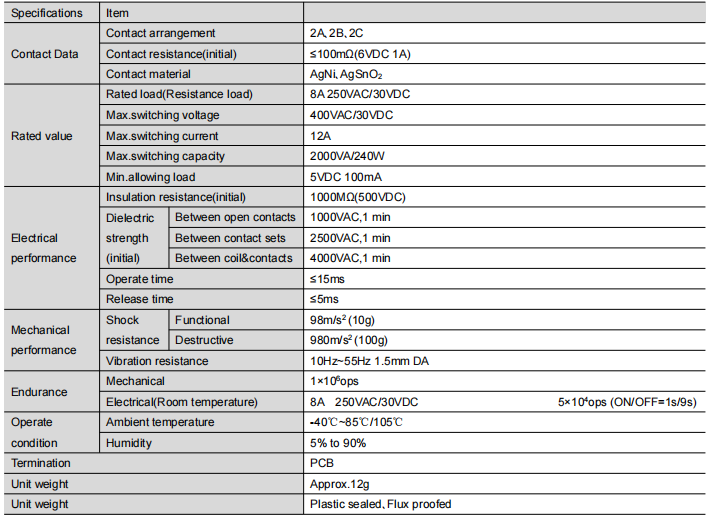

Detaillierte technische Spezifikationen

Kontaktsystem: Flexibel und zuverlässig

Konfigurationsoptionen: Es gibt drei Arten von Formen: 2A (normalerweise offen), 2B (normalerweise geschlossen) und 2C (Umschalter). Damit lassen sich vielfältige Steuerungsanforderungen abdecken.

Materialwissenschaft:

AgNi-Kontakte: Eine vielseitige Wahl, die Leitfähigkeit und Kontaktstabilität bietet.

AgSnO₂-Kontakte: Ideal für induktive Lasten wie Motoren und Relaisspulen. Dieses Produkt ist für anspruchsvolle Lasten konzipiert und zeichnet sich durch Lichtbogen- und Verschleißfestigkeit aus.

Elektrische Leistung: Die maximale Nennleistung für die Last beträgt 8 A bei 250 VAC/30 VDC, die maximale Schaltkapazität beträgt 12 A/400 VAC und der anfängliche Kontaktwiderstand beträgt ≤100 mΩ. Dies gewährleistet eine hocheffiziente Leitung.

Isolierung und Sicherheitsbarriere

Isolationswiderstand ≥1000 MΩ (bei 500 VDC).

Umfassende Spannungsfestigkeit: 1000 VAC zwischen offenen Kontakten, 2500 VAC zwischen Kontaktsätzen und 4000 VAC zwischen Spule und Kontakten, alles für eine Dauer von einer Minute.

Kriech- und Luftstrecke ≥15 mm für eine hochzuverlässige Sicherheitsisolierung.

Mechanische und dynamische Leistung

Schnelle Reaktion: Eine Echtzeitsteuerung ist nur dann gewährleistet, wenn die Betriebszeit nicht mehr als 15 ms und die Freigabezeit nicht mehr als 5 ms beträgt.

Lange Lebensdauer: Die mechanische Lebensdauer beträgt bis zu 1.000.000 Betätigungen; Die elektrische Lebensdauer bleibt unter Nennlast verlängert.

Robuste Konstruktion: Widersteht Vibrationen (10–55 Hz, 1,5 mm Amplitude) und zerstörerischen Stößen von bis zu 100 g und ist somit für raue Bedingungen geeignet.

Spulen- und Antriebskompatibilität

Bietet Platz für 12 gängige Spannungen von 3 VDC bis 110 VDC und ermöglicht so eine nahtlose Integration mit gängigen SPS und Steuerungen.

Typische Beispiele: 12-VDC-Variante (Betriebsspannung ≤9,0 VDC, Spulenwiderstand 360 Ω); 24-VDC-Variante (Betriebsspannung ≤18,0 VDC, Spulenwiderstand 1440 Ω), beide weisen einen geringen Stromverbrauch von ca. 400 mW auf.

Konfiguration der Anpassungsfähigkeit an die Umwelt

Temperatur: Standardversion: -40℃ bis 85℃; Hochtemperaturversion: bis 105℃.

Luftfeuchtigkeit: 5 % bis 90 % relative Luftfeuchtigkeit.

Versiegelungsoptionen:

Flussmittelgeschützter Typ: Dieses Produkt eignet sich für saubere Innenräume, wie sie beispielsweise in Unterhaltungselektronik und Kommunikationsgeräten zu finden sind.

Kunststoffversiegelter Typ: Dies ist obligatorisch für Industrie- und Außenumgebungen, in denen korrosive Gase oder Staub vorhanden sind.

Globale Zertifizierungen, Ihre Sicherheit

Die W15-2-Serie verfügt über die wichtigsten internationalen Zertifizierungen, die Ihr Schlüssel zum weltweiten Produktvertrieb sind.

UL/C-UL-Zertifizierung (E475405): Erkennt eine Nennlast von 8 A bei 250 VAC/30 VDC und unterstützt Motor- und Beleuchtungslasten.

TÜV-Zertifizierung (R 50332875): Deckt alle Kontaktkonfigurationen ab, zertifiziert 12 A Last und 105 °C Hochtemperaturbetrieb.

China CQC-Zertifizierung (CQC15002137649): Entspricht den Anforderungen der China Compulsory Product Certification.

Isoliersystem: Isoliermaterialien der UL-Klasse F (155℃) garantieren eine gleichbleibende Leistung unter längeren Hochtemperaturbedingungen.

Typische Anwendungen und Auswahlhilfe

Breite Anwendungsbereiche:

Haushaltsgeräte: Kompressoren von Klimaanlagen, Motoren von Waschmaschinen, Steuerung von Hochleistungsküchengeräten.

Industrielle Steuerung: SPS-Ausgangsmodule, Motorstart/-stopp, Heizungsumschaltung.

Automatisierungsausrüstung: Roboterarme, Förderbänder, Fließbandsteuerung.

Energiemanagement: Umschaltung der USV-Umschaltung, Steuerung des PV-Wechselrichters, Steuerung des Stromkreises der Ladesäule für Elektrofahrzeuge.

Präzise Auswahlhilfe:

Modellformat: W15-2AST-XXX

Code-Aufschlüsselung:

Kontakte: 2A (NO), 2B (NC), 2C (CO)

Dichtung: Nil (flussmittelfest), S (kunststoffversiegelt)

Kontaktmaterial: Nil (AgNi), T (AgSnO₂)

Sondercode: z. B. G (vergoldete Kontakte für Mikrosignale)

Spulenspannung: 3-110 VDC optional

Auswahlhinweis: Wählen Sie den Dichtungstyp streng auf der Grundlage der Beschreibung der Umgebungsanpassungsfähigkeit und Ihres spezifischen Anwendungsfalls aus.

Wichtige Punkte zur Installation und Nutzung

Installation: Leiterplatten-Steckmontage. Detaillierte Verdrahtungs- und Layoutdiagramme (Ansicht von unten) werden bereitgestellt. Empfohlene PCB-Layouttoleranz: ±0,1 mm.

Löten: Um thermische Schäden am geschlossenen Gehäuse zu vermeiden, werden temperaturregulierte Lötverfahren empfohlen.

Nutzungshinweise:

Vermeiden Sie mechanische Stöße oder Stürze.

Nicht empfohlen für sehr niedrige Lastbedingungen unter 5 VDC 100 mA.

Wartung: Die erwartete Lebensdauer wird bei Betrieb unter bestimmten Bedingungen erreicht. Die regelmäßige Beurteilung des Kontaktzustands und der Betriebsdauer trägt zur Aufrechterhaltung einer optimalen Leistung bei.

Fazit

Das Relais der W15-2-Serie mit doppelter 12-A-Schaltkapazität, Isolierleistung, großem Temperaturbereich und mehreren internationalen Zertifizierungen ist eine zuverlässige Komponente für die elektrische Isolierung und Steuerung in häuslichen und industriellen Anwendungen. Es bietet langfristig zuverlässige Leistung in Standardanwendungen und in rauen Umgebungen mit hohen Temperaturen oder Verschmutzung.

Wenn Sie weitere technische Informationen, Muster oder Unterstützung bei Bestellungen benötigen, nehmen Sie bitte Kontakt mit uns auf.
