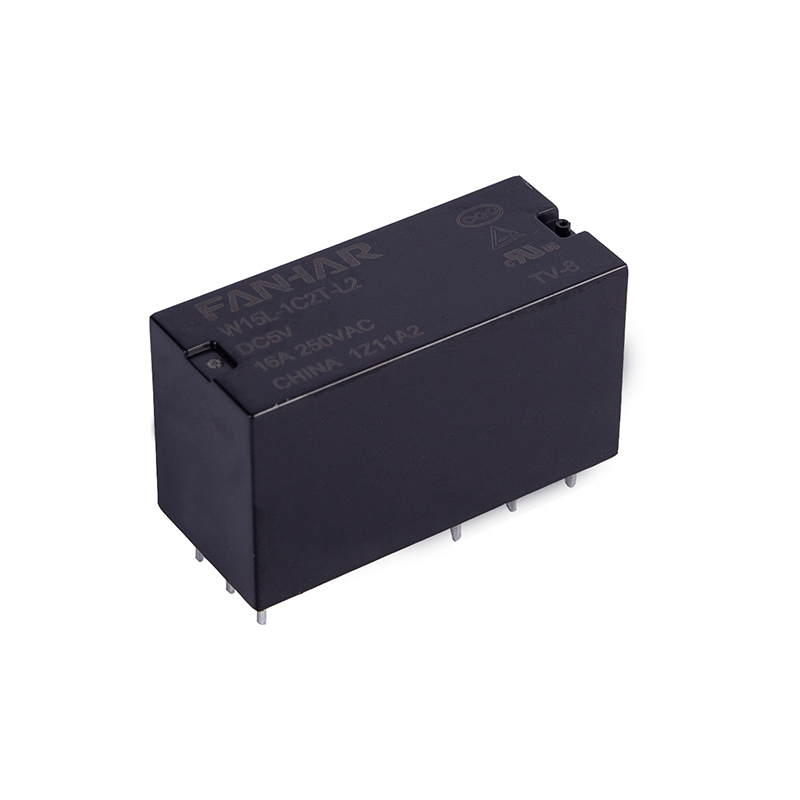

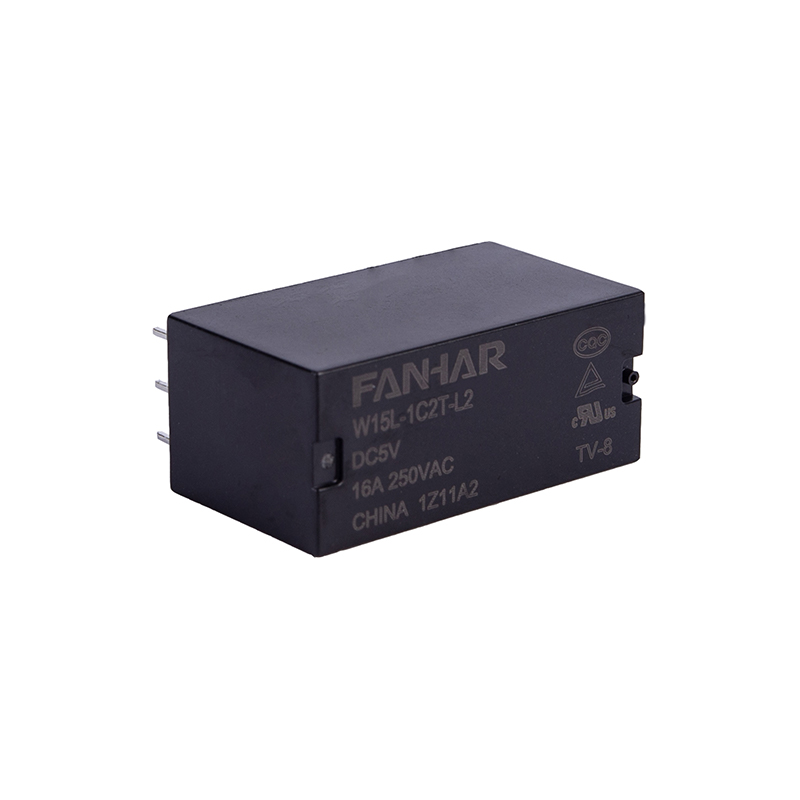

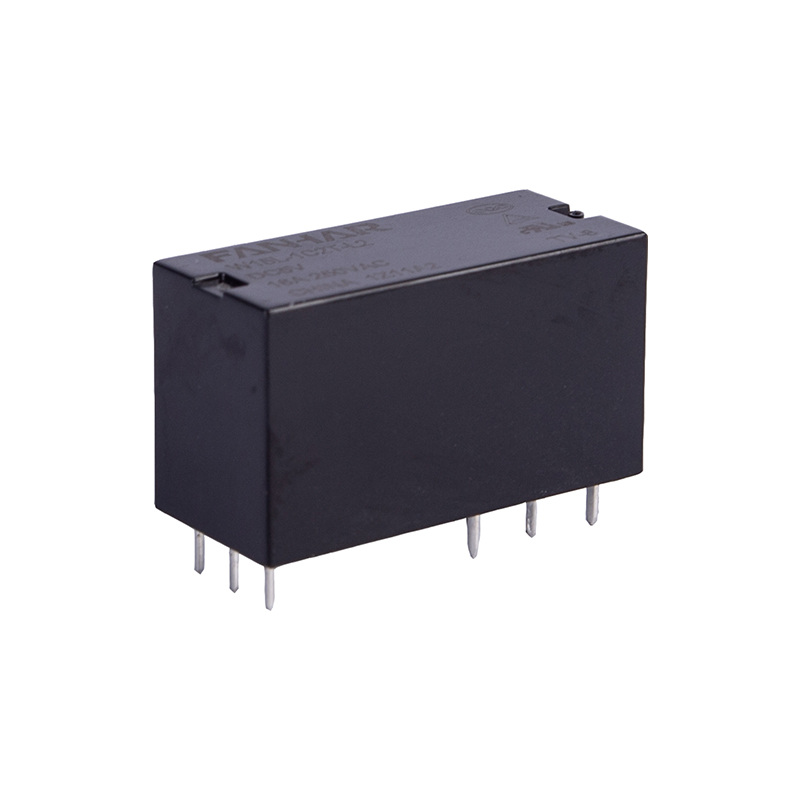

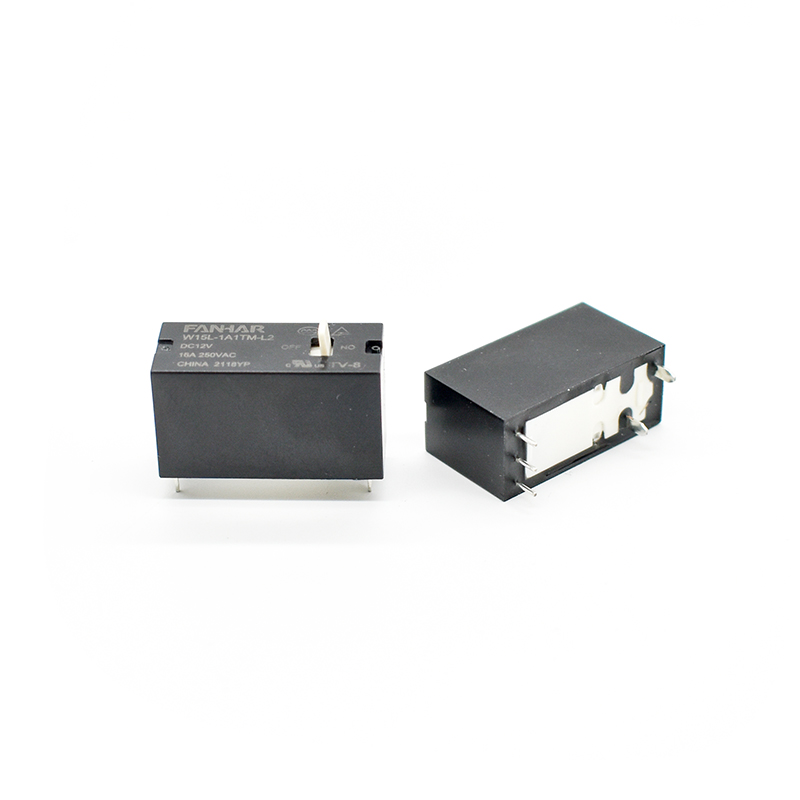

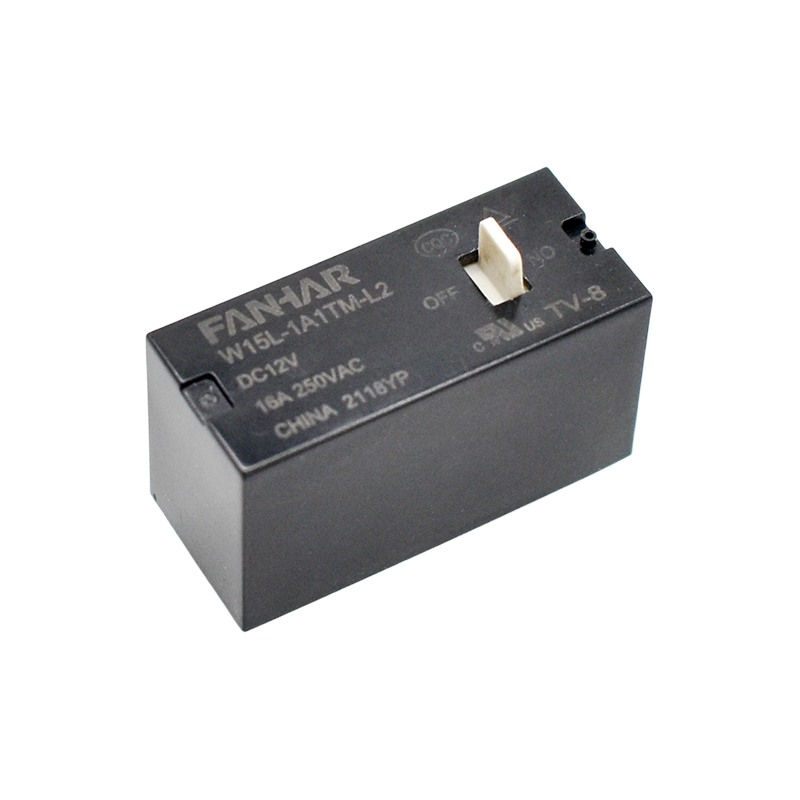

W15L 16A 20A Verriegelungsrelais UL TÜV CQC-konform

Eigenschaften:
20A Schaltfähigkeit
Wir können das Produkt bei einer Umgebungstemperatur von 105℃ liefern
Der Kontakt kann einem Kurzschlussimpulsstrom von 750 A und 10 ms standhalten

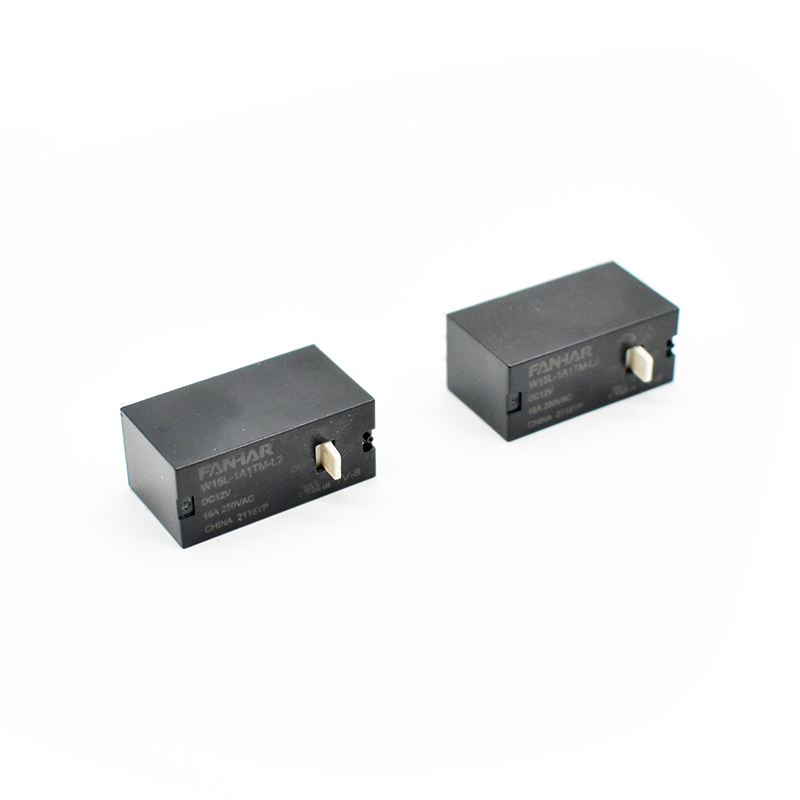

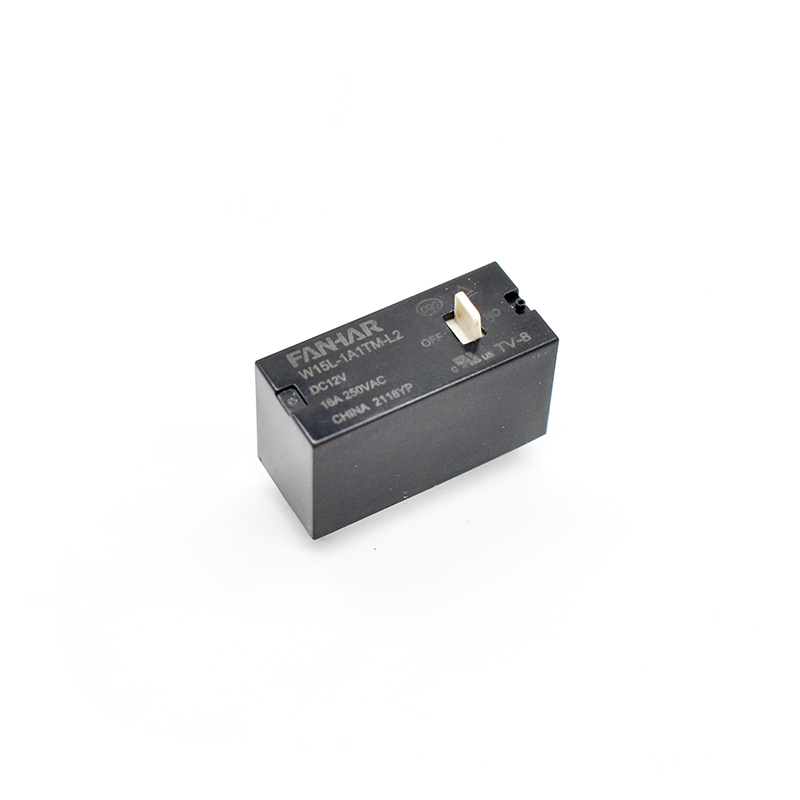

Das Ein- und Ausschalten des Kontakts kann über den Handschalter gesteuert werden
Kann sicherstellen, dass das Produkt der Norm IEC60335-1 entspricht
UL-Isolierungssystem: Klasse F
Umweltfreundliches Produkt (RoHS-konform)
Außenmaße: (29,0×12,7×16,0)mm
Hauptanwendung: Smart Home､Lichtsteuerung

Kontaktieren Sie uns

Herunterladen

ZURÜCK: FH15L-2 8A 10A Stromstoßrelais WEITER: Kein nächster Artikel

Parameter
Anwendung
Beschreibung

Parameter

Spezifikationen	Artikel
Kontaktdaten	Kontaktvereinbarung		1A, 1B, 1C
	Kontaktwiderstand (anfänglich)		≤50mΩ(6VDC 1A)
	Kontaktmaterial		AgSnO ₂
Bewerteter Wert	Nennlast (Widerstandslast)		20A 250VAC 16A 250VAC (Standard)
	Max. Schaltspannung		277VAC
	Max. Schaltstrom		20A
	Max. Schaltleistung		5000VA
	Min. zulässige Last		5 VDC 100 mA
Elektrische Leistung	Isolationswiderstand (anfänglich)		1000 MΩ (500 VDC)
	Spannungsfestigkeit (anfänglich)	Zwischen offenen Kontakten	1000 VAC, 1 Min
		Zwischen Spule und Kontakten	1A/1B: 4000 VAC, 1 Minute 1C: 3000 VAC, 1 Minute
	Zeit einstellen		≤15ms
	Zeit zurücksetzen		≤15ms
Mechanische Leistung	Stoßfestigkeit	Funktional	98 m/s ² (10G)
		Zerstörerisch	980 m/s ² (100G)
	Vibrationsfestigkeit		10 Hz ~ 55 Hz 1,5 mm DA
Ausdauer	Mechanisch		1× 10 ⁶ ops
	Elektrisch (Raumtemperatur)		20A 16A	250VAC 250VAC	5× 10 ⁴ ops(EIN/AUS= 1s/9s) 1× 10 ⁵ ops(EIN/AUS= 1s/9s)
Betriebszustand	Umgebungstemperatur		-40℃~85/105℃
	Luftfeuchtigkeit		5 % bis 90 %
Kündigung			Leiterplatte
Stückgewicht			Ca. 15g
Bau			Kunststoffversiegelt, flussmittelbeständig

Beschreibung

Der Handsteuerschalter W15L mit Verriegelungsrelais-Schaltfunktion ist ein leistungsstarkes elektrisches Verriegelungsrelais, das für manuelle Steuerschalteranwendungen entwickelt wurde und in der industriellen Automatisierung, Haushaltsgeräten und intelligenten Steuerungssystemen weit verbreitet ist. Das Relais nutzt eine fortschrittliche elektromagnetische Haltetechnologie, die den Kontaktzustand nach einem Stromausfall aufrechterhalten kann, ohne dass eine kontinuierliche Stromversorgung erforderlich ist, wodurch der Energieverbrauch erheblich gesenkt und die Systemeffizienz verbessert wird. Der Handsteuerschalter W15L mit Verriegelungsrelais-Schaltfunktion unterstützt stabiles Schalten bis zum Nennstrom, ist für Wechsel- und Gleichstromlasten geeignet und gewährleistet Genauigkeit und Zuverlässigkeit der Schaltvorgänge. Seine Kontakte bestehen aus hochleitfähigem Silberlegierungsmaterial, kombiniert mit einem optimierten elektromagnetischen Design, das den Kontaktwiderstand und den Lichtbogenverschleiß wirksam reduziert und die Produktlebensdauer verlängert. Das Produkt verfügt über eine schnelle Reaktion und einen geringen Spulenstromverbrauch und erfüllt damit die Energiespar- und Hochleistungsanforderungen moderner intelligenter Geräte. Die Struktur ist kompakt und entspricht dem Standard-PCB-Anschlussdesign, was die Integration in eine Vielzahl von Steuerplatinen erleichtert. Darüber hinaus verfügt das Relais über eine hervorragende Isolationsleistung und Entstörungsfähigkeit und kann sich an komplexe Umgebungen wie hohe Temperaturen, hohe Luftfeuchtigkeit und Vibrationen anpassen, um einen langfristig stabilen Betrieb zu gewährleisten. Der Handsteuerschalter W15L mit Verriegelungsrelais-Schaltfunktion hat viele internationale Zertifizierungen wie UL, CE, RoHS usw. bestanden und erfüllt die strengen Anforderungen des globalen Marktes an Sicherheit, Umweltschutz und Leistung. Es ist eine ideale Wahl für die perfekte Kombination aus manueller Steuerung und intelligenter Automatisierung.
