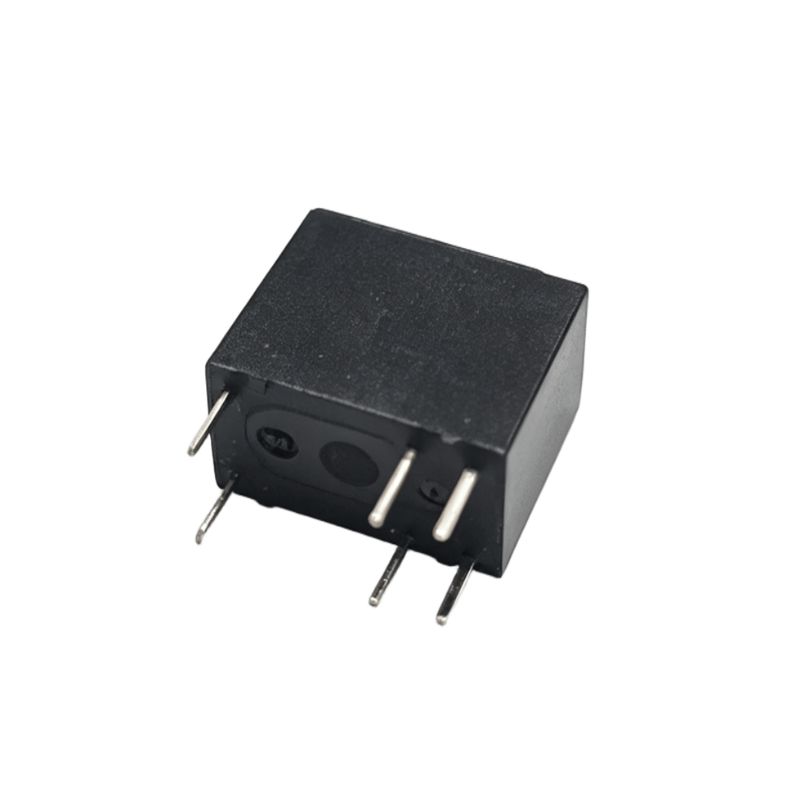

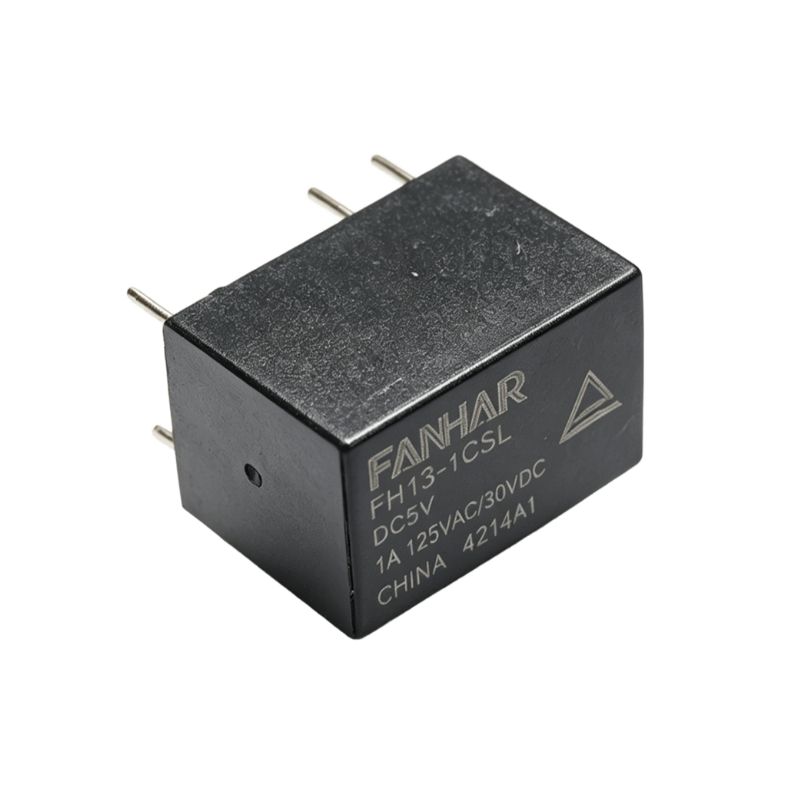

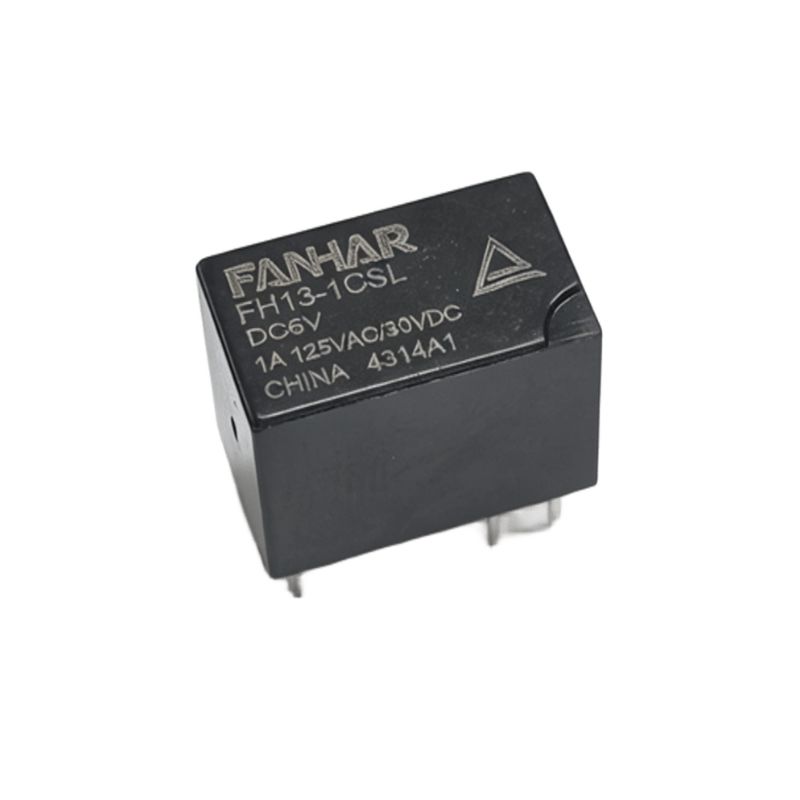

FH13/W13 1A Signalrelais TÜV-konform

Eigenschaften:
1A Schaltfähigkeit
Hochempfindlicher Typ, Spulenleistung beträgt 150 mW
Standard-DIP-Bauterminal
Ultrakleine, vergoldete Kontakte
Umweltfreundliches Produkt (RoHS-konform)
Außenmaße: (12,5×7,5×10)mm
Hauptanwendung: Stromschutz, Automatisierung, Kommunikation

Kontaktieren Sie uns

Herunterladen

ZURÜCK: FH32 1A 2A Signalrelais UL TÜV CQC-konform WEITER: Kein nächster Artikel

Parameter
Anwendung
Beschreibung

Parameter

Spezifikationen	Artikel
Kontaktdaten	Kontaktvereinbarung		1C
	Kontaktwiderstand (anfänglich)		≤100mΩ(6VDC 1A)
	Kontaktmaterial		AgNi-Vergoldung
Bewerteter Wert	Nennlast (Widerstandslast)		1A 125VAC/30VDC
	Max. Schaltspannung		125VAC/30VDC
	Max. Schaltstrom		1A
	Max. Schaltleistung		125VA/30W
	Min. zulässige Belastung		5 VDC 1 mA
Elektrische Leistung	Isolationswiderstand (anfänglich)		1000 MΩ (500 VDC)
	Spannungsfestigkeit (anfänglich)	Zwischen offenen Kontakten	750 VAC, 1 Min
		Zwischen Spule und Kontakten	1000 VAC, 1 Min
	Betriebszeit		≤5ms
	Release-Zeit		≤5ms
Mechanische Leistung	Stoßfestigkeit	Funktional	98 m/s ² (10g)
		Zerstörerisch	980 m/s ² (100g)
	Vibrationsfestigkeit		10 Hz ~ 55 Hz 3,3 mm DA
Ausdauer	Mechanisch		1× 10 ⁷ ops
	Elektrisch (Raumtemperatur)		1A 125VAC/30VDC 1× 10 ⁵ ops(EIN/AUS= 1s/9s)
Betriebszustand	Umgebungstemperatur		-30℃~70℃
	Luftfeuchtigkeit		5 % bis 85 %
Kündigung			PCB (DIP-Kapselung)
Stückgewicht			Ca. 2,2 g
Bau			Plastikversiegelt

Beschreibung

Der ultrakleine Typ FH13/W13 mit Signalrelais-Schaltfähigkeit ist ein Industrierelais, das für Anwendungen entwickelt wurde, die einen hohen Wirkungsgrad und ein kompaktes Design erfordern. Dieses Relais ist für seine extrem kleine Größe und hohe Kontaktschaltkapazität bekannt und eignet sich daher ideal für Umgebungen mit begrenztem Platzangebot. Seine hohe Nennkapazität kann eine Vielzahl von Signalschaltanforderungen erfüllen, außerdem verfügt er über eine selbstsperrende Tastenfunktion mit Tipp- oder Rotationsfunktion und bietet ein Standard-Aktionsanzeigefenster, was die Bedienung intuitiver und bequemer macht. Das FH13-Relais verfügt über ein mechanisches Kontaktdesign, weist eine extrem hohe Empfindlichkeit und Zuverlässigkeit auf und kann über einen weiten Betriebstemperaturbereich stabil arbeiten. Die Kontaktform ist SPDT (Single-Pole-Double-Throw) und eignet sich für eine Vielzahl industrieller Automatisierungsszenarien. Darüber hinaus verfügt das Relais über ein versiegeltes Kunststoffgehäuse, was nicht nur die Haltbarkeit verbessert, sondern auch eine langfristige Zuverlässigkeit in rauen Umgebungen gewährleistet. Das FH13-Relais verfügt über eine vernünftige Designstruktur und sein kompaktes Design ermöglicht die Erzielung effizienter Signalschaltfunktionen auch auf begrenztem Raum. Seine maximale Schaltkapazität umfasst umfassende Anzeigen der maximalen Schaltleistung, Spannung und Stromstärke. Diese Parameter sind im Produktdatenblatt detailliert aufgeführt und der Anwender kann je nach Bedarf das passende Modell auswählen. Mit seiner geringen Größe, der hohen Schaltleistung und dem flexiblen Einsatzbereich ist das FH13-Relais zu einem unverzichtbaren und wichtigen Bestandteil im Bereich der industriellen Automatisierung geworden. Ob in der Signalverarbeitung, Gerätesteuerung oder anderen komplexen Systemen, FH13 kann eine zuverlässige Leistungsunterstützung bieten, um den Anforderungen der modernen Industrie an hohe Effizienz und hohe Zuverlässigkeit gerecht zu werden.
