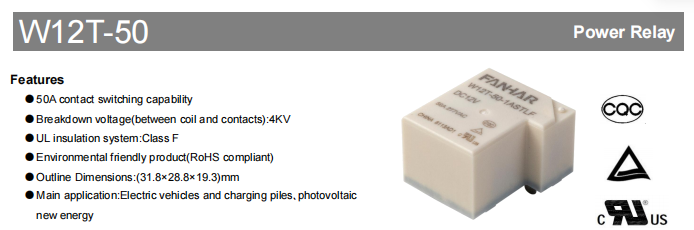

Neues Energierelais der Serie W12T-50: Hohe Last, hohe Isolierung, mehrere Spezifikationen, entwickelt für neue Energiegeräte

Hochisolierendes Design zur Verbesserung der Systembetriebssicherheit

Neue Energieanlagen werden über lange Zeiträume unter Hochspannung betrieben und stellen strenge Anforderungen an die Isolationsleistung der Relais. Der W12T-50 verfügt über ein UL-Isolierungssystem der Klasse F. Die Durchbruchspannung zwischen Spule und Kontakten beträgt 2500 VAC beim Standardtyp und bis zu 4000 VAC beim Hochspannungstyp. Die Spannungsfestigkeit zwischen offenen Kontakten beträgt 1500 VAC für 1 Minute und der anfängliche Isolationswiderstand beträgt ≥1000 MΩ (gemessen bei 500 VDC). Diese Konstruktionsmerkmale tragen zur Verbesserung der elektrischen Isolierung bei und bieten zuverlässigen Schutz für einen sicheren und stabilen Systembetrieb.

Stabil und zuverlässig, geeignet für komplexe Industrieumgebungen

Neben der elektrischen Leistung legt der W12T-50 auch Wert auf mechanische Zuverlässigkeit und Umweltanpassungsfähigkeit. Das Relais arbeitet stabil innerhalb eines Umgebungstemperaturbereichs von –40 °C bis 85 °C und einer Luftfeuchtigkeit von 5 % bis 90 %. Seine mechanische Lebensdauer beträgt 5×10⁶ Schaltspiele und erfüllt damit die Anforderungen eines langfristigen, häufigen Betriebs. Das Produkt weist außerdem eine gute Schockfestigkeit (funktioneller Schock 98 m/s², zerstörender Schock 980 m/s²) und Vibrationsfestigkeit (10 Hz ~ 55 Hz, 1,5 mm Doppelamplitude) auf, wodurch es für Bordgeräte und industrielle Steuerungssysteme geeignet ist, bei denen eine hohe Zuverlässigkeit erforderlich ist.

Mehrere Optionen für Spulenspannung und Stromverbrauch zur Anpassung an verschiedene Steuerungssysteme

Zur Anpassung an verschiedene Steuerkreise wird der W12T-50 in zwei Versionen mit Spulenstromverbrauch angeboten: Standardtyp und empfindlicher Typ. Der Standardtyp hat eine Spulenleistungsaufnahme von ca. 1,2 W und ist in sechs Gleichspannungsnennwerten erhältlich: 5 V, 6,5 V, 12 V, 24 V, 48 V und 110 V. Der empfindliche Typ verbraucht etwa 0,9 W und deckt den gleichen Spannungsbereich ab. Beide Versionen haben eine AuswahlAufwärtsspannung von ≤75 % der Nennspannung und eine Abfallspannung von ≥10 % der Nennspannung. Die Betätigungszeit beträgt ≤20 ms und die Freigabezeit beträgt ≤10 ms. Das einheitliche Spulendesign erfüllt die Anforderungen verschiedener Steuerungssysteme und ermöglicht eine flexible Auswahl basierend auf der Antriebsfähigkeit.

Zwei Schutzarten für unterschiedliche Betriebsumgebungen

Der W12T-50 ist in zwei Gehäuseausführungen erhältlich: kunststoffversiegelt und flussmittelgeschützt. Der mit Kunststoff versiegelte Typ ist vollständig geschlossen und verhindert wirksam das Eindringen schädlicher Gase wie H₂S, SO₂, NO₂ sowie Staub. Es wird für raue Umgebungen wie Industriestandorte und Ladesäulen im Freien empfohlen. Der flussmittelbeständige Typ verhindert nur das Eindringen von Flussmittel beim Löten und ist für saubere Innengeräte geeignet. Auswahlhinweis: Für saubere Umgebungen wird die flussmittelbeständige Ausführung empfohlen; Für unsaubere Umgebungen (die H₂S, SO₂, NO₂, Staub und andere Schadstoffe enthalten) ist der mit Kunststoff versiegelte Typ die bevorzugte Wahl.

Kompaktes Design für einfache Geräteintegration

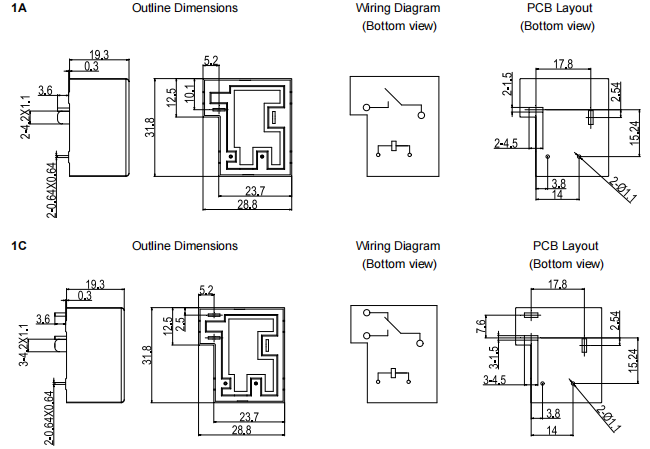

Der W12T-50 verfügt über ein einheitliches, kompaktes Plattformdesign mit Außenabmessungen von 31,8 x 28,8 x 19,3 mm. Für Maße ohne spezifizierte Toleranzen gilt: Maße ≤1 mm haben eine Toleranz von ±0,2 mm; Abmessungen >1 mm und <5 mm haben eine Toleranz von ±0,3 mm; Abmessungen ≥5 mm haben eine Toleranz von ±0,5 mm. Bei Leiterplattenlayouts betragen die nicht spezifizierten Abmessungen immer ±0,1 mm. Standardmäßige Montageabmessungen und Pin-Layouts erleichtern Geräteherstellern eine schnelle Integration und Produkt-Upgrades.

Typische Anwendungsbereiche

Mit seiner hohen Lastschaltfähigkeit, seiner hohen Isolationsleistung und seinem ausgereiften Plattformdesign kann der W12T-50 in den folgenden Bereichen weit verbreitet eingesetzt werden:

Elektrofahrzeuge : Hauptstromkreissteuerung in BMS-Batteriemanagementsystemen

Ladestapel : Ein-/Aus-Schutz an den AC/DC-Ausgangsklemmen

Photovoltaik neue Energie : Stromkreisumschaltung in Wechselrichtern und Anschlusskästen. In diesen Anwendungen übernimmt das Relais hauptsächlich Funktionen wie Leistungssteuerung, Hauptstromkreisumschaltung und VorschaltungLadekontrolle und bietet stabile und zuverlässige Stromkontrolllösungen für das System.
