Leistungsrelais der W11-Serie: 10 A hohe Schaltleistung, 200 mW extrem niedriger Spulenstromverbrauch, 5 kV hohe Spannungsfestigkeit

In modernen industriellen Automatisierungs- und Smart-Home-Anwendungen ist die Relaisleistung entscheidend für die Stabilität und Effizienz der Geräte. Die W11-Relais ist mit seiner herausragenden Leistung und Zuverlässigkeit die ideale Wahl für Industrielle Steuerung , Smart Home und 5G-Kommunikations-Energiemanagement. Nachfolgend finden Sie eine detaillierte Einführung in das W11-Relais, die Ihnen hilft, seine Funktionen und Vorteile zu verstehen.

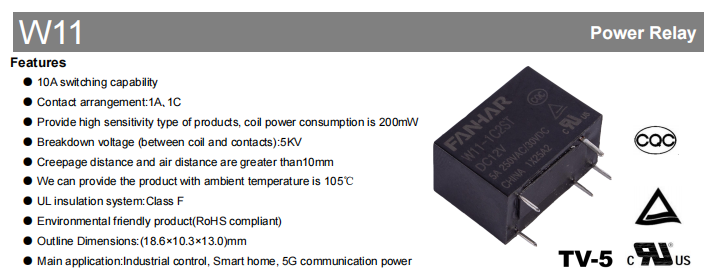

Produktmerkmale

10A Schaltfähigkeit: Das W11-Relais kann Stromlasten bis zu 10 A verarbeiten und erfüllt damit die Anforderungen verschiedener Industrie- und Haushaltsanwendungen.

Hohe Durchbruchspannung: Eine Durchbruchspannung von 5 kV (zwischen Spule und Kontakten) gewährleistet eine äußerst hohe Sicherheit und Zuverlässigkeit.

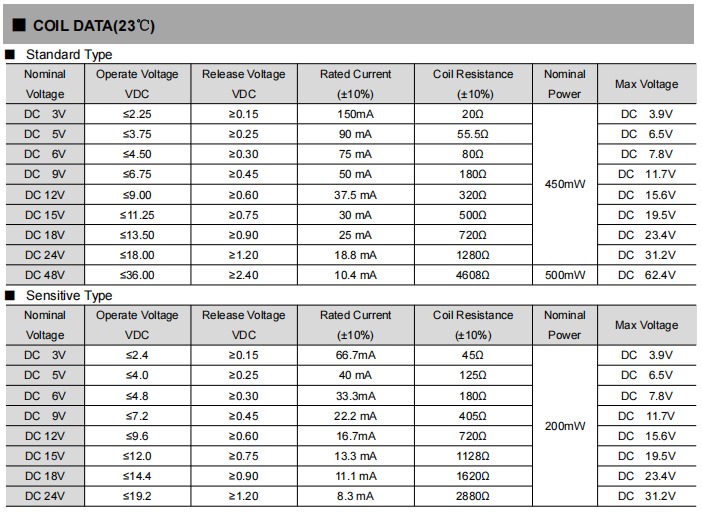

Hohe Empfindlichkeit: Es ist eine hochempfindliche Version mit einem Spulenstromverbrauch von nur 200 mW und einer schnellen Reaktionszeit erhältlich.

Umweltfreundliches Design: RoHS-konform, umweltfreundlich.

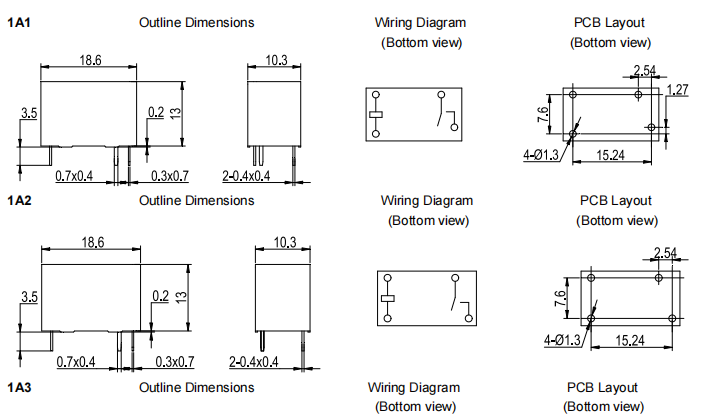

Kompakte Abmessungen: Kleine Außenmaße (18,6 × 10,3 × 13,0 mm) erleichtern die Integration in verschiedene Geräte.

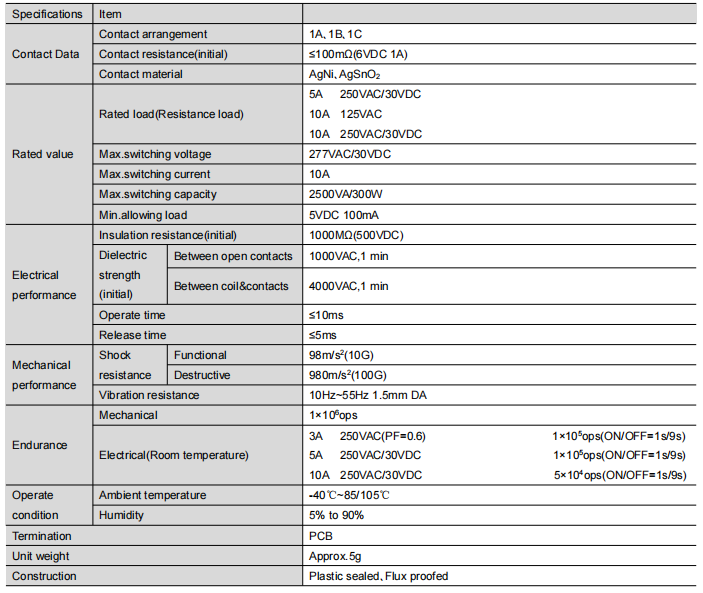

Produktparameter

Kontaktvereinbarung: 1A (ein Form A, SPST-NO) und 1C (ein Form C, SPDT), um unterschiedlichen Anforderungen an das Schaltungsdesign gerecht zu werden.

Kontaktwiderstand (anfänglich): ≤100 mΩ (bei 6 VDC 1 A), was eine effiziente Stromübertragung gewährleistet.

Kontaktmaterial: AgNi und AgSnO₂ sorgen für hervorragende Leitfähigkeit und Haltbarkeit.

Nennlast: 5A 250VAC/30VDC, 10A 125VAC; maximale Schaltspannung 277VAC/30VDC; maximaler Schaltstrom 10A; maximale Schaltleistung 2500VA/300W; minimal zulässige Last 5 VDC 100 mA.

Leistungsübersicht

Isolationswiderstand (anfänglich): Bis zu 1000 MΩ (bei 500 VDC) für starke elektrische Isolierung.

Spannungsfestigkeit (anfänglich): 1000 VAC für 1 Minute zwischen offenen Kontakten; 4000 VAC für 1 Minute zwischen Spule und Kontakten.

Betriebszeit: ≤10ms; Release-Zeit: ≤5 ms, gewährleistet eine schnelle Reaktion.

Mechanische Leistung: Hält funktionellem Schock von 98 m/s² (10 G) und zerstörerischem Schock von 980 m/s² (100 G) stand; Vibrationsfestigkeit von 10 Hz ~ 55 Hz mit 1,5 mm Doppelamplitude.

Ausdauer: Mechanische Lebensdauer bis zu 1×10⁶ Schaltspiele; elektrische Lebensdauer bis zu 1×10⁵ Schaltspiele unter spezifizierten Bedingungen (EIN/AUS = 1s/9s).

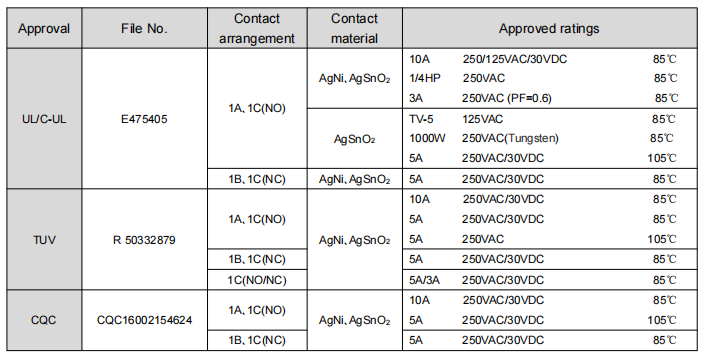

Vollständige Sicherheitszulassungen

Das Relais der W11-Serie hat mehrere internationale Sicherheitszulassungen erhalten, was den weltweiten Verkauf erleichtert:

UL/C-UL (E475405): Zugelassen unter anderem für die Lastnennwerte 10 A 250 VAC/30 VDC (85 ℃), TV-5 125 VAC (85 ℃) und 5 A 250 VAC/30 VDC (105 ℃).

TÜV (R 50332879): Zugelassen für 10 A, 250 V AC/30 V DC (85 °C) und 5 A.

CQC (CQC16002154624): Zugelassen für 10 A 250 VAC/30 VDC (85 ℃) und 5 A 250 VAC/30 VDC (105 ℃).

Typische Anwendungen

Industrielle Steuerung : Wird zur Steuerung von Motoren und anderen Maschinen in Produktionslinien verwendet.

Smart Home : Bietet eine stabile Stromregelung in intelligenten Geräten.

5G-Kommunikationsleistung: Bietet eine effiziente Stromumschaltung im Energiemanagement der 5G-Basisstation.

Fazit

Das W11-Relais ist mit seiner herausragenden Leistung und seinem breiten Anwendungsspektrum eine ideale Wahl für industrielle Steuerungs- und Smart-Home-Geräte. Ob beim Betrieb unter extremen Temperaturen oder in Anwendungen, die Hochstromschaltungen erfordern, der W11 bietet eine stabile und sichere Lösung. Kontaktieren Sie uns noch heute, um mehr über den W11 zu erfahren, und lassen Sie sich von unserem professionellen Team bei der Auswahl des für Ihre Anwendung am besten geeigneten Relaismodells unterstützen. Lassen Sie uns gemeinsam in eine effizientere und zuverlässigere intelligente Steuerungszukunft vorstoßen.
