Zuhause / Nachrichten / Branchennachrichten / FH66NE Series High Current New Energy Relay | 100-A- und 160-A-Relais für Solarwechselrichter und industrielle Steuerungen
Da sich Systeme für erneuerbare Energien und die industrielle Automatisierung immer weiter in Richtung höherer Leistungsdichte und höherer Effizienz weiterentwickeln, wird von New Energy Relays nicht nur eine zuverlässige Schaltleistung, sondern auch eine hervorragende Stromtragfähigkeit, hohe elektrische Isolierung und langfristige Betriebsstabilität erwartet.

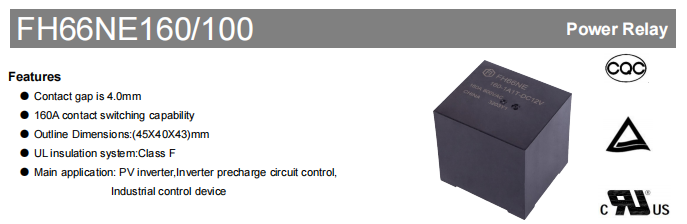

Der Fanhar wurde entwickelt, um diesen anspruchsvollen Anforderungen gerecht zu werden Neues Hochstrom-Energierelais der Serie FH66NE ist speziell für Solarwechselrichter, Wechselrichter-Vorladeschaltungen und industrielle Steuerungsgeräte konzipiert. Die Serie umfasst derzeit zwei Modelle: FH66NE100 und FH66NE160 – bieten Dauerstromwerte von 100 A bzw. 160 A.
Beide Modelle basieren auf derselben Plattform und weisen die gleichen Gesamtabmessungen, Montagekonfiguration, Spulenoptionen und Isolationsleistung auf. Dieses einheitliche Plattformdesign ermöglicht es Geräteherstellern, die geeignete Stromstärke auszuwählen, ohne die Installationsstruktur neu entwerfen zu müssen, was die Produktentwicklung vereinfacht und gleichzeitig die Plattformkompatibilität für zukünftige Upgrades verbessert.
Die FH66NE-Serie wurde in mehreren Projekten im Bereich erneuerbare Energien und industrieller Steuerung erfolgreich in der Massenproduktion eingesetzt und hat ihre Zuverlässigkeit bei anspruchsvollen Leistungsschaltanwendungen unter Beweis gestellt.
Hochisolierendes Design für verbesserte elektrische Sicherheit
Die elektrische Isolierung ist eine entscheidende Anforderung für Geräte für erneuerbare Energien, die unter Hochspannungsbedingungen betrieben werden. Um eine zuverlässige Isolierung und Betriebssicherheit zu gewährleisten, verfügt die FH66NE-Serie über ein hochisolierendes Design, das für anspruchsvolle Leistungssteuerungsanwendungen geeignet ist.

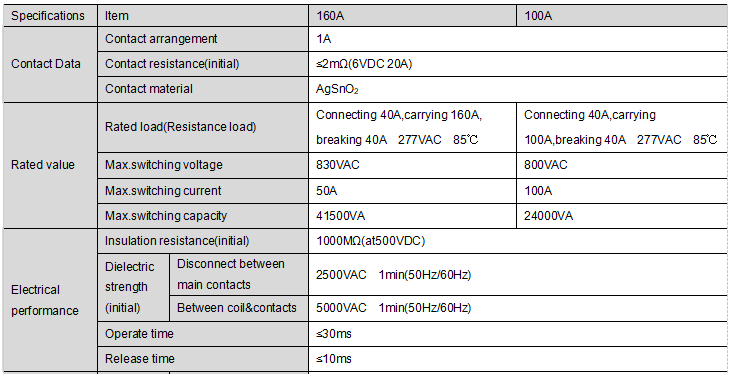

Das Relais verfügt über a 4,0 mm Kontaktabstand , eine Spannungsfestigkeit von 2500 VAC zwischen offenen Kontakten , und 5000 VAC zwischen Spule und Kontakten . Darüber hinaus bietet das Relais einen anfänglichen Isolationswiderstand von 1000 MΩ bei 500 VDC und adopts Klasse F Isolierung und trägt so zur Verbesserung der elektrischen Isolierung und Systemzuverlässigkeit im Langzeitbetrieb bei.
Aufgrund dieser elektrischen Eigenschaften erfüllt die FH66NE-Serie die Isolationsanforderungen von Solarwechselrichtern, Wechselrichter-Vorladeschaltungen und industriellen Steuerungssystemen und bietet zuverlässigen Schutz für Hochspannungsschaltanwendungen.
Zuverlässige Leistung in anspruchsvollen Industrieumgebungen
Zusätzlich zu ihrer elektrischen Leistung ist die FH66NE-Serie auf langfristige Zuverlässigkeit unter anspruchsvollen Betriebsbedingungen ausgelegt. Das Relais eignet sich für Anwendungen, bei denen eine stabile Leistung unerlässlich ist, selbst in Umgebungen, die Temperaturschwankungen, Vibrationen und mechanischer Belastung ausgesetzt sind.

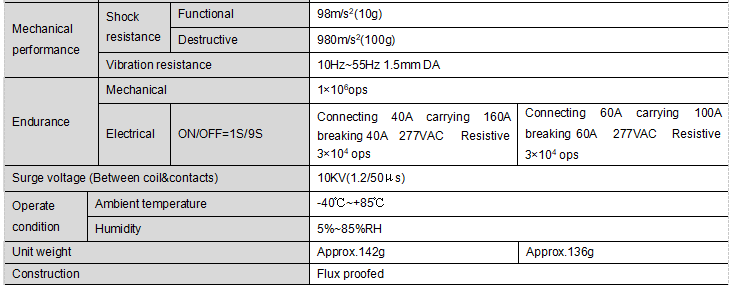

Die FH66NE-Serie arbeitet in einem weiten Umgebungstemperaturbereich von -40°C bis 85°C Dadurch eignet es sich für erneuerbare Energiesysteme und Industrieanlagen, die in verschiedenen Klimazonen eingesetzt werden. Es bietet auch eine mechanische Lebensdauer von bis zu 1.000.000 Betätigungen und an elektrische Lebensdauer von 30.000 Betätigungen unter spezifizierten Testbedingungen (40 A EIN / 40 A AUS, 277 VAC ohmsche Last) und gewährleistet so eine zuverlässige Leistung während der gesamten Lebensdauer des Produkts.
Um die Haltbarkeit weiter zu verbessern, ist das Relais so konzipiert, dass es Vibrationen und mechanischen Stößen standhält, die häufig in industriellen Anwendungen auftreten. Diese Eigenschaften machen die FH66NE-Serie zu einer zuverlässigen Wahl für Geräte, die eine stabile und kontinuierliche Leistungsumschaltung über längere Betriebszeiträume erfordern.
Mehrere Spulenspannungsoptionen für flexibles Systemdesign

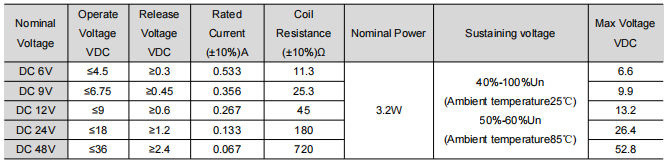

Unterschiedliche Steuersysteme erfordern unterschiedliche Spulenspannungskonfigurationen. Um die Systemintegration zu vereinfachen, ist die FH66NE-Serie mit mehreren DC-Spulenspannungsoptionen erhältlich, darunter 6 VDC, 9 VDC, 12 VDC, 24 VDC und 48 VDC.
Jede Spulenoption ist auf einen Nennstromverbrauch von 3,2 W ausgelegt, sodass Ingenieure die am besten geeignete Steuerspannung auswählen können, ohne die Relaisplattform ändern zu müssen. Das standardisierte Spulendesign verbessert nicht nur die Kompatibilität mit verschiedenen Steuerkreisen, sondern vereinfacht auch die Produktentwicklung für Hersteller, die mehrere Spannungsplattformen verwenden.
Mit einer gemeinsamen Relaisstruktur für alle Spulenoptionen trägt die FH66NE-Serie dazu bei, die Designkomplexität zu reduzieren und gleichzeitig flexible Systemkonfigurationen zu unterstützen.
Kompaktes Plattformdesign für einfachere Produkt-Upgrades
Der FH66NE100 und der FH66NE160 haben das gleiche Plattformdesign, was es Herstellern erleichtert, Produktfamilien mit unterschiedlichen Stromstärken zu entwickeln.

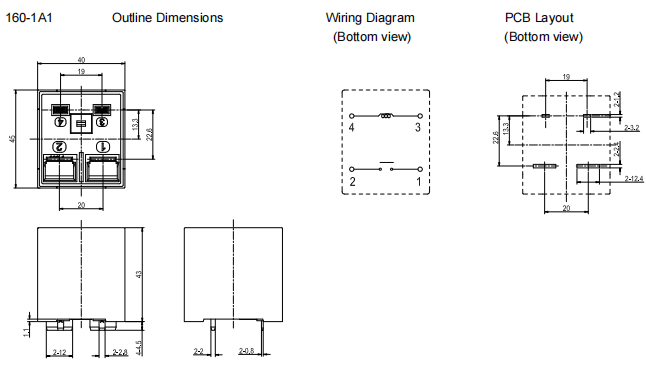

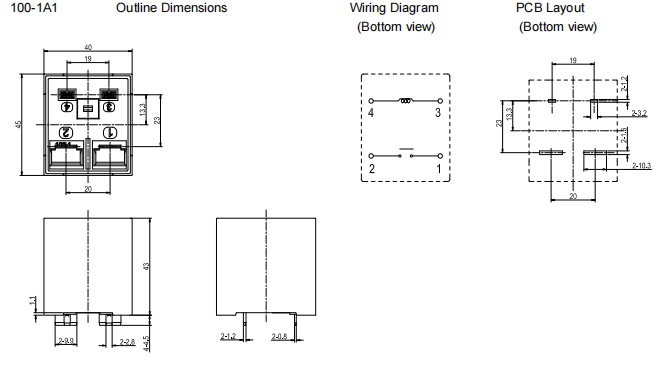

Beide Modelle verfügen über identische Außenabmessungen von 45 × 40 × 43 mm sowie die gleiche Montagekonfiguration, Anschlussanordnung, Isolationsleistung und verfügbaren Spulenspezifikationen. Der Hauptunterschied zwischen den beiden Modellen besteht in ihrer Dauerstromfähigkeit.
Diese gemeinsame Plattform ermöglicht Geräteherstellern ein Upgrade von 100 A auf 160 A, ohne das PCB-Layout oder die mechanische Installation neu zu gestalten. Dadurch können Entwicklungszyklen verkürzt, Engineeringkosten gesenkt und die Produktstandardisierung verbessert werden.
Für Hersteller, die skalierbare Lösungen über mehrere Leistungsstufen hinweg suchen, bietet die FH66NE-Serie eine effiziente und praktische Plattform.
Typische Anwendungen
Die für Hochstrom-Leistungsschaltanwendungen konzipierte FH66NE-Serie wird häufig in erneuerbaren Energien und industriellen Steuerungssystemen eingesetzt, wo zuverlässige Schaltleistung und hohe Stromtragfähigkeit erforderlich sind.
Typische Anwendungen sind:
- Solarwechselrichter
- Energiespeicher-Wechselrichter
- Vorladeschaltungen des Wechselrichters
- Industrielle Steuerungsausrüstung
In diesen Systemen wird das Relais üblicherweise zum Schalten der Hauptstromversorgung, zur Steuerung des Vorladekreises und für andere Hochstrom-Schaltfunktionen verwendet und trägt so zur Verbesserung der Systemzuverlässigkeit und Betriebssicherheit bei.
Dank ihrer hohen Isolationsleistung, dem kompakten Plattformdesign und dem breiten Betriebstemperaturbereich eignet sich die FH66NE-Serie gut für anspruchsvolle Leistungssteuerungsanwendungen in modernen Energie- und Industrieanlagen.
So wählen Sie FH66NE100 oder FH66NE160 aus
Da FH66NE100 und FH66NE160 auf derselben Plattform entwickelt werden, hängt die Auswahl des geeigneten Modells hauptsächlich vom erforderlichen Dauerstrom der Anwendung ab.
Der FH66NE100 wird für Systeme empfohlen, die einen Dauerstrom von bis zu 100 A erfordern, wodurch er für Standard-Photovoltaik-Wechselrichter und industrielle Steuerungsgeräte geeignet ist.
Für Anwendungen, die eine höhere Stromkapazität erfordern, wie beispielsweise Hochleistungs-Solarwechselrichter und Energiespeichersysteme, bietet der FH66NE160 einen erhöhten Dauerstrom von 160 A bei gleichen Installationsabmessungen und der gleichen elektrischen Schnittstelle.
Da sich beide Modelle die gleiche mechanische Plattform teilen, können Hersteller die Produktleistung problemlos verbessern, ohne die Gerätestruktur neu zu gestalten. Diese Plattformkonsistenz vereinfacht die Produktentwicklung, verkürzt Designzyklen und unterstützt zukünftige Produkterweiterungen.
Häufig gestellte Fragen
F1: Was ist das Hochstrom-New-Energy-Relais der Serie FH66NE?
Die FH66NE-Serie ist ein elektromagnetisches Hochstrom-New-Energy-Relais, das von Fanhar Electronics für erneuerbare Energien und industrielle Steuerungsanwendungen entwickelt wurde. Die Serie umfasst derzeit FH66NE100 und FH66NE160 und bietet 100-A- und 160-A-Dauerstromoptionen bei Beibehaltung des gleichen Plattformdesigns. Es ist in erster Linie für Solarwechselrichter, Wechselrichter-Vorladeschaltungen und industrielle Steuerungsgeräte konzipiert.
F2: Welche Kontaktkonfiguration verwendet die FH66NE-Serie?
Die FH66NE-Serie verfügt über eine 1-Form-A-Kontaktkonfiguration (SPST-NO) mit AgSnO₂-Kontaktmaterial. Das Relais bietet eine Nennschaltleistung von 40 A und eignet sich daher für Leistungssteuerungsanwendungen, die eine zuverlässige Schaltleistung erfordern.
F3: Wie hoch ist die mechanische und elektrische Lebensdauer?
Unter den angegebenen Testbedingungen bietet die FH66NE-Serie:
- Mechanische Lebensdauer: Bis zu 1.000.000 Betätigungen
- Elektrische Lebensdauer: Bis zu 30.000 Betätigungen (40 A EIN / 40 A AUS, 277 VAC ohmsche Last)
Diese Nennwerte belegen die Fähigkeit des Relais, in anspruchsvollen Leistungssteuerungsanwendungen eine zuverlässige Langzeitleistung zu bieten.
F4: Können FH66NE100 und FH66NE160 direkt ersetzt werden?
Da beide Modelle die gleiche mechanische Plattform, die gleichen Installationsabmessungen, das gleiche Anschlusslayout und die gleichen Spulenspezifikationen haben, sollte die Auswahl in erster Linie auf dem erforderlichen Dauerstrom basieren.
Für Anwendungen, die eine höhere Stromkapazität erfordern, ist FH66NE160 die empfohlene Wahl. Für Systeme, die auf einen Nennstrom von 100 A ausgelegt sind, bietet FH66NE100 die geeignete Lösung.
F5: Über welche Zertifizierungen verfügt die FH66NE-Serie?
Gemäß der Produktspezifikation verfügt die FH66NE-Serie über UL/cUL-, TÜV- und CQC-Zertifizierungen.
Diese Zertifizierungen belegen, dass das Relais anerkannte Sicherheitsanforderungen erfüllt und für industrielle Stromsteuerungs- und erneuerbare Energieanwendungen geeignet ist, die international anerkannte Zulassungen erfordern.
