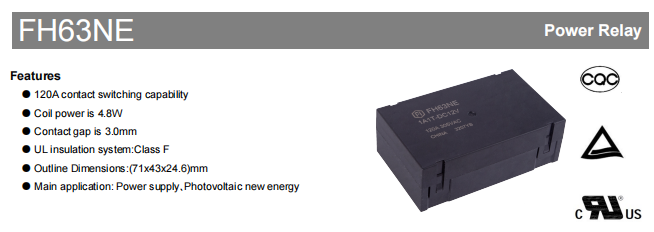

FH63NE 120A Hochstrom-Neuenergierelais – Entwickelt für Photovoltaik-Energiespeicher und industrielle Stromversorgungen

Die FH63NE ist ein Hochleistungs-Hochstrom-Gerät neues Energierelais von FANHAR für Photovoltaik (PV) neue Energie- und Stromversorgungssysteme entwickelt. Es verfügt über eine Kontaktschaltfähigkeit von 120 A, Abmessungen von 71 mm × 43 mm × 24,6 mm, ein UL-Isolierungssystem der Klasse F und einen Kontaktabstand von 3,0 mm. Mit herausragender elektrischer Leistung, robustem Sicherheitsdesign und umfassenden internationalen Zertifizierungen ist der FH63NE zur idealen Wahl für anspruchsvolle Anwendungen wie PV-Wechselrichter, Energiespeichersysteme und industrielle Stromversorgungen geworden.

Vor dem Hintergrund des schnellen Wachstums in der neuen Energiebranche ist die installierte Kapazität von PV-Wechselrichtern und Stromumwandlungssystemen (PCS) erheblich gestiegen, was die Nachfrage nach passenden neuen Energierelais ankurbelt. Als wichtige elektronische Schaltkomponenten in Ladesäulen für Elektrofahrzeuge, PV-Wechselrichtern und Energiespeichersystemen müssen neue AC-Energierelais strenge Anforderungen an Hochspannung, Hochstrom, hohe Isolationsfestigkeit und lange elektrische Lebensdauer erfüllen. Das FH63NE wurde genau als Reaktion auf diesen Branchentrend entwickelt und erfüllt effektiv den dringenden Marktbedarf nach Hochstrom-Relais mit hoher Zuverlässigkeit.

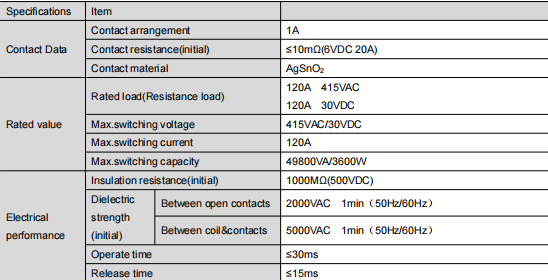

Wichtige elektrische Spezifikationen: Belastbarkeit, Reaktion, Isolierung und Kontaktmaterial

Hohe Tragfähigkeit

Die FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

Schnelle Reaktion und lange Lebensdauer

Die Relais verfügt über eine Betätigungszeit von ≤30 ms und eine Freigabezeit von ≤15 ms für eine schnelle Reaktion. Die mechanische Lebensdauer beträgt 1×10⁶ Schaltspiele. Die elektrische Lebensdauer erreicht auch 1×10⁶ Vorgänge bei 85℃ Umgebungstemperatur mit 120A 415VAC ohmscher Last (EIN/AUS = 1s/9s). Diese Lebensdauer ist im Vergleich zu ähnlichen Hochstromrelais hervorragend und erfüllt die Langzeitstabilitätsanforderungen von PV-Systemen.

Hervorragende Isolierung und Spannungsfestigkeit

Die FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

Erweitertes Kontaktmaterial

Die FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

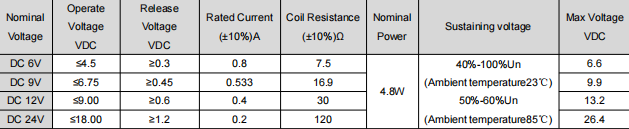

Spulenspezifikationen und energieeffizientes Design

Die FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

Auswahltipps:

Die coil rated voltage should match the control system supply, considering power fluctuations.

Um die Spulenerwärmung zu reduzieren, verwenden Sie die Haltespannungsfunktion (40 % ~ 100 % Un). Stellen Sie jedoch sicher, dass die Haltespannung nicht niedriger als die Betriebsspannung ist und die maximale Dauerspannung nicht überschreitet.

Der Spulenwiderstand steigt bei 85 °C und die Betriebsspannung ändert sich entsprechend. einen ausreichenden Spielraum in praktischen Anwendungen ermöglichen.

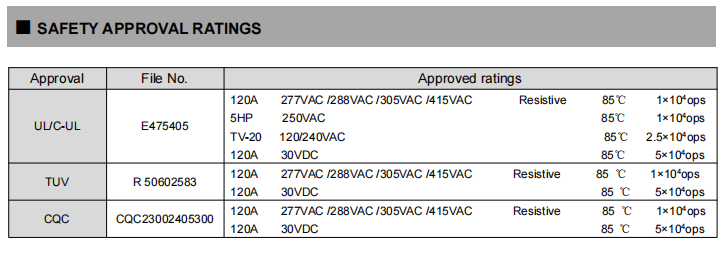

Sicherheitsgenehmigungen und Compliance

Die FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

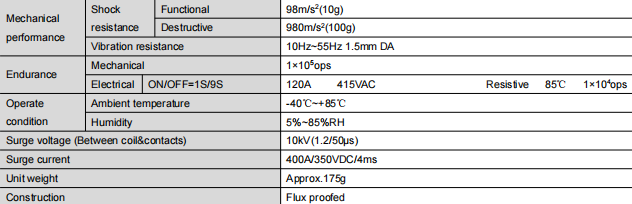

Umweltanpassungsfähigkeit und mechanische Leistung

Die FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

Die product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

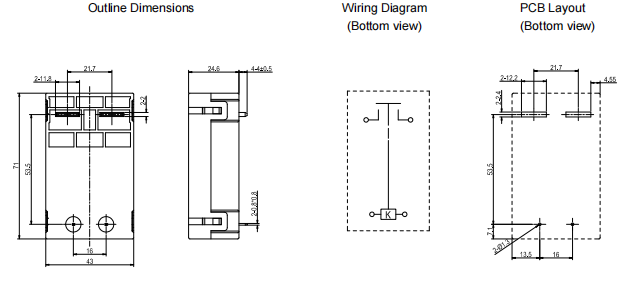

Abmessungen und Installationshinweise

Außenmaße: 71×43×24,6 mm (L×B×H).

Pinabstand und PCB-Layout: Für Abmessungen ohne festgelegte Toleranzen: ≤1 mm Toleranz ±0,2 mm, 1 mm ~ 5 mm Toleranz ±0,3 mm, ≥5 mm Toleranz ±0,5 mm; Die nicht spezifizierte Toleranz für das PCB-Layout beträgt immer ±0,1 mm.

Löten: Lastanschlüsse aus Kupfer – empfohlene Löttemperatur 260℃±5℃, Zeit 3–5 Sekunden; Vermeiden Sie längere hohe Temperaturen, um Schäden an der Spule oder den Kontakten zu vermeiden.

Schutz: Flussmittelbeständige Struktur, beständig gegen Flussmittelverunreinigungen beim Wellenlöten, darf jedoch nicht in Reinigungslösungsmittel eingetaucht werden.

Handhabung: Vermeiden Sie Stürze oder Stöße von außen, um Kontaktverformungen oder Parameterabweichungen zu vermeiden.

Typische Anwendungsszenarien

Mit seiner 120-A-Hochstrom-Schaltfähigkeit und hohen Zuverlässigkeit wird der FH63NE hauptsächlich verwendet in:

Photovoltaik neue Energie : Unterstützt PV-String- und Hochstrom-Schleifensteuerung, geeignet für AC-seitige Sicherheitsabschaltung in Solarstromanlagen.

Netzteile : Lastschaltung für industrielle Stromversorgungen und USV-Systeme.

Ladesäulen für Elektrofahrzeuge : Strom-Ein/Aus-Steuerung für Ladegeräte für Elektrofahrzeuge.

Aufgrund seines großen Betriebstemperaturbereichs und der hervorragenden Isolierung und Spannungsfestigkeit eignet es sich besonders für raue Außen- und Industrieumgebungen.
