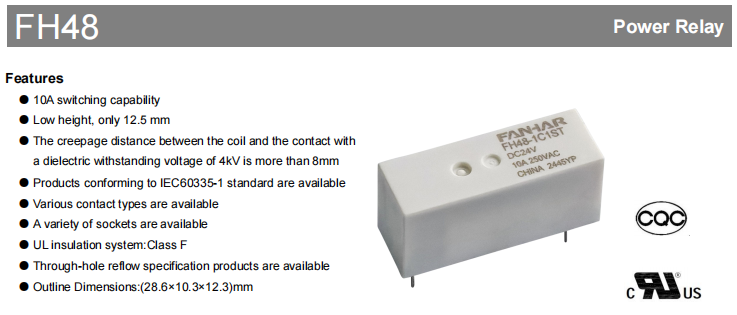

FH48 Industrierelais

Automatisierungsgeräte, Haushaltsgeräte und industrielle Steuerungssysteme sind alle auf Relais angewiesen, weil sie zuverlässig und platzsparend sind. Genau für diesen Zweck sind die Relais der Serie FH48 konzipiert. Es verfügt über eine hohe Schaltfähigkeit. Außerdem verfügt es über ein ultraschlankes Design. Es verfügt über eine Isolierleistung. Es verfügt über umfangreiche Zertifizierungen. Dies bietet Ingenieuren eine robuste und kompakte Lösung.

Kernvorteile

Die Essenz der FH48-Serie liegt in ihrer präzisen technischen Ausgewogenheit. Trotz seiner kompakten Abmessungen von 28,6 x 10,3 x 12,3 mm ist er in der Lage, Lasten bis zu 10 A zu schalten. Besonders hervorzuheben ist seine extrem niedrige Höhe von nur 12,5 mm, da dadurch wertvoller Platz für immer schlankere elektronische Geräte und Leiterplattenlayouts mit hoher Dichte frei wird. Das Produkt verfügt über ein flussmittelbeständiges Design oder eine vollständig kunststoffversiegelte Konstruktion, die Staub, Feuchtigkeit und schädliche Gase (wie H₂S und SO₂) wirksam abweist und so einen stabilen Betrieb über ein breites Temperaturspektrum von -40℃ bis 85℃ gewährleistet und verschiedene Anforderungen erfüllt Umgebungen von Reinräumen bis hin zu Industrieumgebungen.

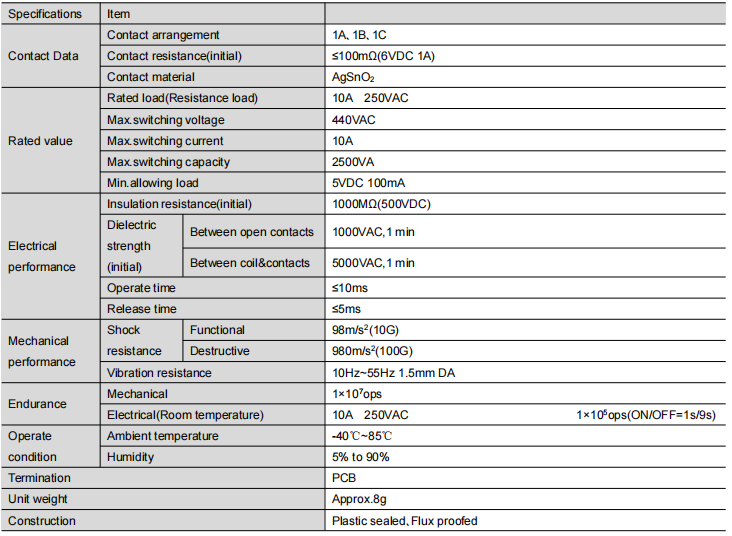

Wichtige technische Parameter und Leistung

Diese Relaisserie bietet herausragende Leistung und zuverlässige Details:

Elektrische Leistung : Verwendet Kontaktmaterial aus Silberzinnoxid (AgSnO₂) und bietet eine starke Beständigkeit gegen Lichtbogenerosion. Der anfängliche Kontaktwiderstand beträgt nur ≤100 mΩ, was einen geringen Stromverbrauch und eine lange Lebensdauer gewährleistet. Der Isolationswiderstand erreicht 1000 MΩ und die Spannungsfestigkeit zwischen Spule und Kontakten beträgt 5000 VAC, was eine robuste Sicherheitsbarriere gewährleistet.

Mechanik und Haltbarkeit : Schnelle Betätigungs- und Freigabezeiten (≤10 ms / ≤5 ms) gewährleisten eine schnelle Reaktion. Die mechanische Lebensdauer beträgt bis zu 10 Millionen Betätigungen. Unter der Nennlast von 10 A 250 VAC erreicht die elektrische Lebensdauer auch 10 Millionen Betätigungen und erfüllt damit die Anforderungen eines langfristig stabilen Betriebs.

Flexibler Antrieb : Bietet eine umfangreiche Auswahl an Spulenspannungsoptionen von DC5V bis DC60V mit einem Stromverbrauch von 250mW bis 300mW und ermöglicht so eine nahtlose Integration in verschiedene Steuerkreise.

Flexibler Konfigurations- und Auswahlleitfaden

Die FH48-Serie bietet äußerst flexible Konfigurationen, um unterschiedliche Anforderungen an das Schaltungsdesign zu erfüllen:

Kontaktformular : Bietet drei wesentliche Konfigurationen: 1A (normalerweise offen), 1B (normalerweise geschlossen) und 1C (Umschalter).

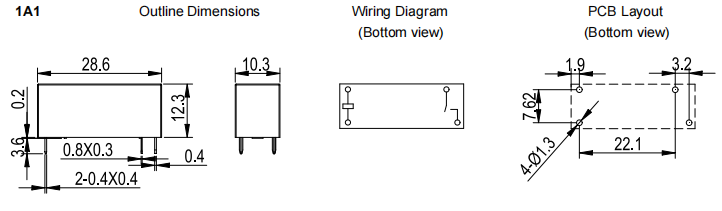

Montageart : Viele PCB-Pin-Konfigurationen werden unterstützt (Typ 1, 2, 3), mit umfassenden Maßplänen und Verdrahtungsrichtlinien als Ergänzung.

Schutzstufe :Die Wahl zwischen der standardmäßigen flussmittelbeständigen Ausführung und der vollständig kunststoffversiegelten Ausführung hängt von der Betriebsumgebung ab.

Der Bestellcode „FH48-1A1ST-XXXDC12V“ gibt deutlich den Typ, die Kontaktform, die Montageart, die Konstruktion, das Kontaktmaterial und die Spulenspannung an und erleichtert so eine genaue Auswahl.

Sicherheitsgenehmigungen und Compliance

Das Produkt hat mehrere internationale Mainstream-Sicherheitszertifizierungen erhalten, darunter:

UL / cUL (Aktenzeichen: E475405)

TÜV (Aktenzeichen R 50610371)

CQC (Aktenzeichen CQC23002412542)

Diese Zertifizierungen umfassen verschiedene Spannungswerte und Lastbedingungen und belegen, dass das FH48-Relais strengen internationalen Sicherheitsstandards entspricht und für den Einsatz auf globalen Märkten geeignet ist, insbesondere in Bereichen wie Haushaltsgeräten (IEC60335-1) und Industriesteuerungen.

Anwendungsbereiche

Dank seiner zuverlässigen Leistung und kompakten Bauweise wird das Relais der FH48-Serie häufig eingesetzt in:

Haushaltsgeräte : Hauptsteuerung oder Stromschaltung in Klimaanlagen, Waschmaschinen, Geschirrspülern usw.

Industrielle Steuerung : Ausgangsmodule für speicherprogrammierbare Steuerungen, Motorsteuerungen und Instrumentierung.

Kraftgeräte : USV-Systeme, Stromverteilungsmodule, Smart Meter.

Kommunikationsinfrastruktur: Basisstationsausrüstung, Netzwerkenergieverwaltung.

Neue Energiefahrzeuge : Zusatzschaltungen für Batteriemanagement, Laderegelung etc.

Fazit

Mit seiner elektrischen Leistung, der robusten mechanischen Konstruktion, den flexiblen Designoptionen und den umfassenden Sicherheitszertifizierungen ist das Relais der FH48-Serie zur idealen Wahl für Anwendungen geworden, die eine hohe Zuverlässigkeit und ein platzsparendes Design erfordern. Es ist nicht nur eine Komponente, sondern ein wesentlicher Partner, der den zuverlässigen und sicheren Betrieb Ihrer Ausrüstung gewährleistet.
