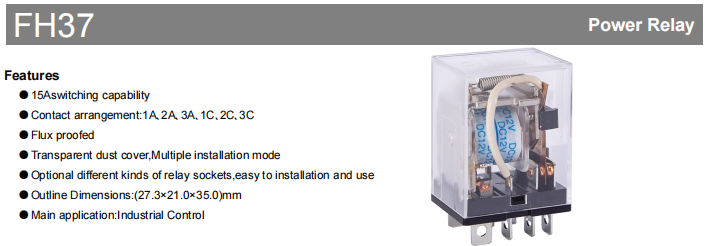

FH37 Industrierelais

Die FH37-Relais ist eine hochzuverlässige Steuerungskomponente, die hauptsächlich für schwierige industrielle Situationen entwickelt wurde. Es verfügt über eine hohe Schaltleistung von bis zu 15 A, flexible Kontaktkonfigurationen, eine robuste mechanische Struktur und praktische Installationsfunktionen. Das Produkt verfügt über ein flussmittelbeständiges Design und wird mit einer transparenten Staubschutzhülle geliefert, unterstützt mehrere Installationsmodi und ist mit verschiedenen Relaissockeln kompatibel. Ziel ist es, eine zuverlässige, langlebige und leicht wartbare Laststeuerungslösung für industrielle Automatisierungssysteme bereitzustellen. Diese Spezifikation bietet einen umfassenden Überblick über ihre technischen Eigenschaften und Leistungsparameter, um Sie bei Ihrer Auswahl und Anwendung zu unterstützen.

Kernproduktfunktionen

Die main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.

Die design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.

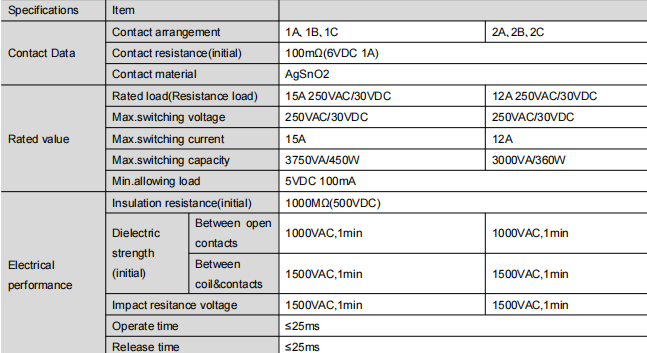

Detaillierte technische Spezifikationen

Elektrische Leistung

Kontaktkonfigurationen: Verfügbar in Formen wie 1A, 1B, 1C usw.

Anfänglicher Kontaktwiderstand: ≤ 100 mΩ (gemessen bei 6 VDC, 1 A).

Nennlast: 15 A bei 250 VAC / 30 VDC (ohmsche Last).

Maximale Schaltspannung: 250 VAC / 30 VDC.

Maximaler Schaltstrom: 15A.

Isolationswiderstand: ≥ 1000 MΩ (bei 500 VDC).

Spannungsfestigkeit:

Zwischen offenen Kontakten: 1000 VAC für 1 Minute.

Zwischen Spule und Kontakten: 1500 VAC für 1 Minute.

Schaltgeschwindigkeit: Betätigungszeit ≤ 25 ms, Freigabezeit ≤ 25 ms.

Elektrische Lebensdauer: 100.000 Betätigungen bei ohmscher Nennlast (15 A, 250 VAC/30 VDC), mit einem EIN/AUS-Zyklus von 1 s/9 s bei Raumtemperatur.

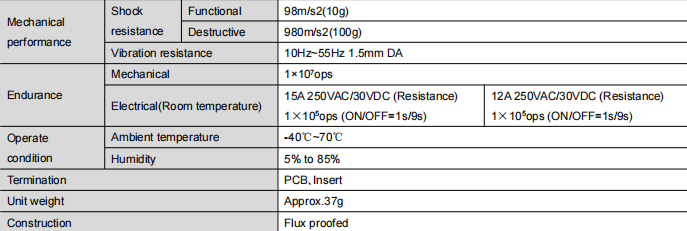

Mechanische und Umweltleistung

Mechanische Lebensdauer: Bis zu 10.000.000 Betätigungen.

Schockfestigkeit:

Funktionell: 98 m/s² (10 g).

Zerstörerisch: 980 m/s² (100 g).

Vibrationsfestigkeit: 10 Hz–55 Hz, 1,5 mm DA.

Betriebstemperatur: -40℃ bis 70℃.

Betriebsfeuchtigkeit: 5 % bis 85 % relative Luftfeuchtigkeit (nicht kondensierend).

Physikalische Eigenschaften

Anschlusstyp: Leiterplatten-Einfügungsstil.

Gewicht: ca. 37 Gramm.

Konstruktion: Flussmittelgeschütztes, versiegeltes Design.

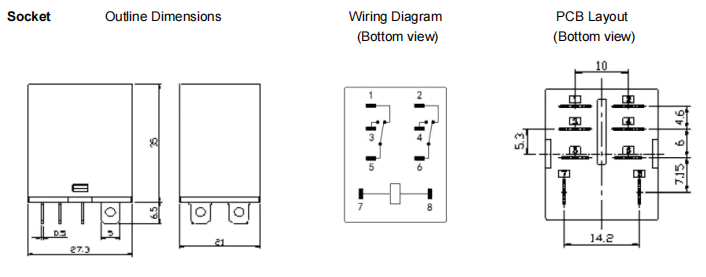

Installations- und Maßinformationen

Detaillierte Montagelochpositionen und Layoutabmessungen finden Sie in den Produktzeichnungen (Referenzindex: [38, 113, 925, 346]).

Toleranzhinweise:

Außenmaßtoleranzen:

≤ 1 mm: ±0,2 mm

1 mm und <5 mm: ±0,3 mm

≥5mm: ±0,5mm

PCB-Layouttoleranzen (sofern nicht anders angegeben): ±0,1 mm

Zusammenfassung

Die FH37 series relay stands as a reliable foundation for Industrielle Steuerung Anwendungen dank seiner hohen Schaltkapazität, außergewöhnlichen mechanischen und elektrischen Langlebigkeit, starken Umweltbeständigkeit und benutzerzentrierten Installationsgestaltung. Es erfüllt nicht nur die hohen Anforderungen an einen zuverlässigen Betrieb in rauen Umgebungen, sondern verbessert durch seine transparente und modulare Architektur auch die Wartbarkeit des Systems. Wenn Sie sich für den FH37 entscheiden, erhalten Sie ein grundlegendes Teil für Ihr Steuerungssystem, das langlebig und stabil ist.
