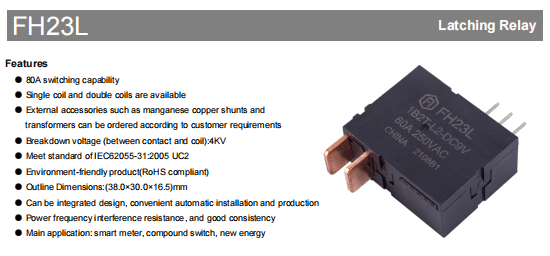

Die FH23L ist eine Höchstleistung elektrisches Stromstoßrelais Entwickelt für intelligente Zähler, Verbundschalter und neue Energieanwendungen. Mit einer leistungsstarken Schaltkapazität von 80 A und einer hervorragenden elektrischen Leistung sorgt der FH23L für einen stabilen Betrieb in rauen Umgebungen und erfüllt die Anforderungen der Norm IEC62055-31:2005 UC2.

Kernvorteile

Energieeffizient: Das magnetische Haltedesign benötigt nur während des Schaltzustands elektrische Energie, wodurch der Energieverbrauch erheblich reduziert wird

Ultralast: 80 A maximaler Schaltstrom, 15.000 VA Schaltleistung, erfüllt hohen Leistungsbedarf

Langlebig: Mechanische Lebensdauer bis zu 100.000 Zyklen, elektrische Lebensdauer 5.000 Zyklen (UC2-Standard)

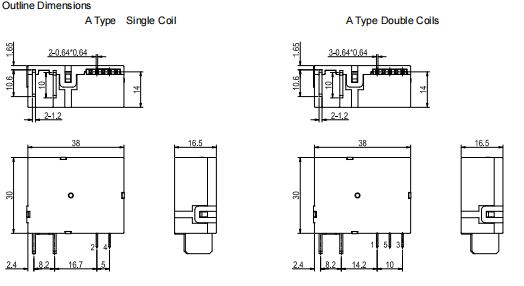

Kompaktes Design: Kompakte Größe von 38,0 x 30,0 x 16,5 mm, einfache Automatisierungsinstallation

Umweltkonformität: RoHS-konformes, umweltfreundliches Produkt

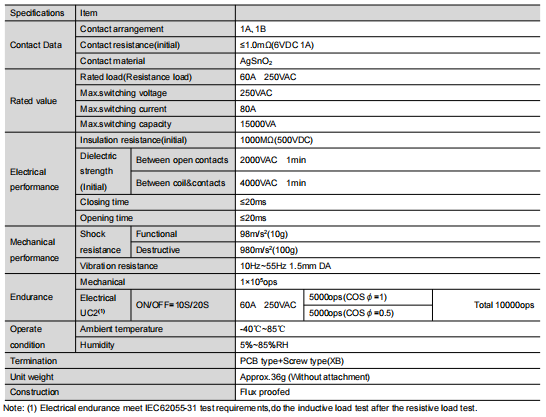

Technische Parameter-Highlights

Elektrische Eigenschaften

Kontaktwiderstand: ≤1,0 mΩ (Anfangswert)

Isolationswiderstand: 1000 MΩ (500 VDC)

Spannungsfestigkeit: 2000 VAC (1 Minute)

Schaltzeit: ≤20 ms (schließen/trennen)

Umweltanpassung

Betriebstemperatur: -40℃~85℃ Großer Temperaturbereich

Luftfeuchtigkeitsbereich: 5 % ~ 85 % relative Luftfeuchtigkeit

Vibrationsfestigkeit: 10 Hz ~ 55 Hz, 1,5 mm Amplitude

Schlagfestigkeit: Funktionell 98 m/s² (10 g), Zerstörungsfähig 980 m/s² (100 g)

Vielseitige Konfigurationen

Die FH23L provides flexible configuration options to meet the needs of different applications:

Optionen für Spulentypen

Single-Coil-Version: platzsparend, vereinfacht die Verkabelung

Doppelspulenversion: unabhängige Steuerung des Öffnens und Schließens, zuverlässigerer Betrieb. Zuverlässig

Spannungsangabe

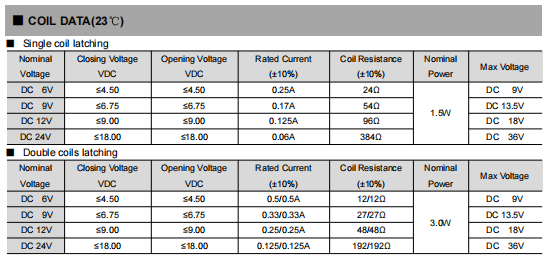

Unterstützt eine Vielzahl von Gleichspannungen: 6 V/9 V/12 V/24 V, jede Spannungsspezifikation bietet detaillierte Sperr-/Freigabespannungsparameter

Optionales Zubehör

Externes Zubehör wie Mangan-Kupfer-Shunts und Transformatoren ist je nach Kundenwunsch erhältlich

Typische Anwendungsszenarien

Intelligentes Messsystem: präzise Steuerung, Betrieb mit geringem Energieverbrauch

Neue Energieausrüstung: Solarwechselrichter, Windkraftsteuerungssystem

Verbundschaltgerät: Hochzuverlässige Schaltkreisumschaltung

Smart-Home-System: DIN-Schienenmontage, platzsparend

Installations- und Nutzungsempfehlungen

Die empfohlene Antriebsspannung beträgt das 1- bis 1,5-fache der Nennspannung

Impulsbreite ≥50 ms, längere Einspeisung vermeiden (länger als 1 Minute)

Für die Lastanschlüsse wird Punktlöten empfohlen, Reflow-Löten oder Wellenlöten ist zu vermeiden

Überprüfen Sie den Status der Relais vor der Verwendung und setzen Sie sie bei Bedarf zurück

Maßgeschneiderter Service

FH23L unterstützt individuelle Anpassungen, einschließlich Kontaktmaterial, PCB-Montagetyp, Spulenkonfiguration usw. Unser Engineering-Team kann Ihnen professionelle technische Unterstützung und Lösungen bieten.

Kontaktieren Sie uns noch heute für die optimale Konfiguration der elektrischen Stromstoßrelais FH23L und bieten Sie zuverlässige Schaltlösungen für Ihre Smart Meter- und neuen Energieprojekte!

Die FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
